2 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - EX-92011112090B
Référence : S344EX92011112090B
Découvrez 2 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - EX-92011112090B disponible à l'achat
- Chevilles multi-matériaux idéales pour charges lourdes
- Design innovant assurant une excellente tenue dans divers matériaux
- Système d'expansion en deux parties pour fixation robuste
- Conçues pour maçonneries creuses, adaptées à de nombreuses applications
- Polyvalentes et performantes, idéales pour projets ambitieux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux SCELL-IT, spécialement conçues pour les charges lourdes.
Ces chevilles assurent une excellente tenue dans tous types de matériaux, qu'ils soient pleins ou creux, grâce à un système d’expansion en deux parties.
Ce mécanisme garantit une fixation robuste en assurant une expansion profonde dans les matériaux pleins et une expansion complète sur la paroi en surface dans les matériaux creux.
Elles sont idéales pour une large gamme d’applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements divers comme chaudières, stores, antennes paraboliques, supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.

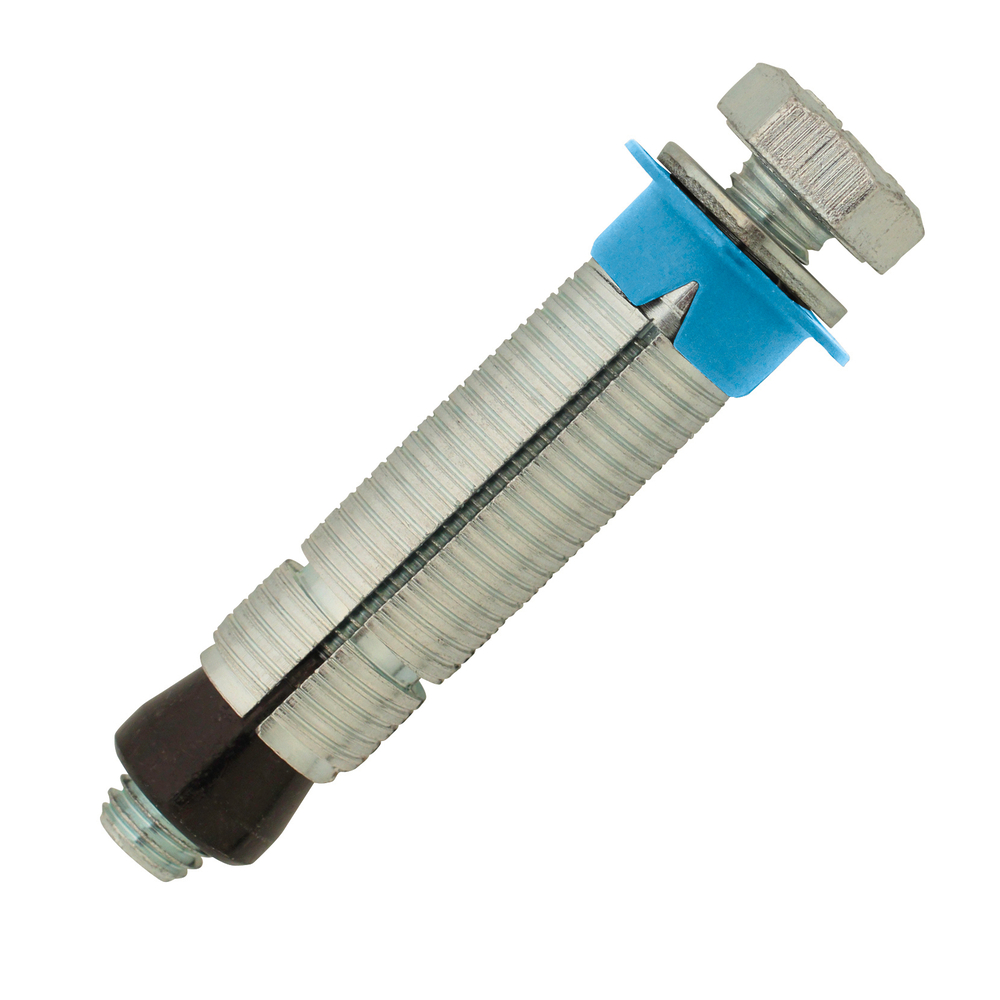

La cheville est composée de matériaux de haute qualité :
- Douille en acier Q195 avec zingage blanc d’une épaisseur supérieure ou égale à 3 μm
- Cône en acier Q195 avec zingage noir d’une épaisseur supérieure ou égale à 3 μm
- Collerette en polyéthylène de couleur bleue
- Vis en acier classe 8.8 conforme à la norme DIN933, avec zingage blanc ≥ 3 μm
- Rondelle en acier Q195 conforme à la norme DIN125, avec zingage blanc ≥ 3 μm
Pour la version M12x77mm, les dimensions sont les suivantes : longueur totale de la cheville 77 mm, diamètre de perçage 20 mm, profondeur de perçage recommandée 87 mm, épaisseur maximale à fixer 25 mm, diamètre de la collerette 30 mm.
Les performances de charge admissibles varient selon le matériau support :
- En traction, la cheville M12 supporte jusqu’à 900 daN en béton C20/25 et 440 daN en parpaing creux enduit.
- En cisaillement, elle supporte jusqu’à 900 daN en béton C20/25 et 300 daN en parpaing creux enduit.
La mise en œuvre est simple et efficace :
- Percer le trou à la profondeur recommandée et nettoyer soigneusement
- Insérer la cheville (sans vis) à l’aide d’un marteau, en veillant à ce que la collerette soit affleurante au support
- Positionner la pièce à fixer, introduire la vis, puis serrer au couple indiqué, soit 23 Nm pour la taille M12
Cette cheville polyvalente est conçue pour offrir une fixation fiable et performante dans divers matériaux pleins ou creux.
Elle combine qualité, robustesse et facilité d’utilisation, répondant aux normes et recommandations techniques pour charges lourdes.
Optimisez vos projets ambitieux avec ce produit performant et polyvalent, adapté à de nombreuses applications industrielles et domestiques.
Leur conception intègre une douille en acier Q195 avec zingage blanc ≥ 3 μm, un cône en acier Q195 avec zingage noir ≥ 3 μm, une collerette en polyéthylène bleu, une vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm, et une rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm. Cette composition garantit durabilité et résistance à la corrosion.
Les chevilles XMAX-BOLT sont adaptées pour une large gamme d’applications incluant la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements tels que chaudières, stores, antennes paraboliques, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Leur mise en œuvre est simple et efficace : percer un trou à la profondeur recommandée (87 mm pour M12), nettoyer soigneusement, insérer la cheville à fleur du support sans vis, puis positionner la pièce à fixer avant de serrer la vis au couple indiqué (80 Nm pour M12). Ce système d’expansion en deux étapes assure une tenue optimale dès les premiers tours de vis, avec une expansion profonde dans les matériaux pleins et un déploiement complet sur la paroi en surface dans les matériaux creux.
Les performances techniques sont élevées avec une reprise de charges importantes, même dans les maçonneries creuses. Par exemple, la charge admissible en traction pour la cheville M12 atteint jusqu’à 900 daN en béton C20/25 et 220 daN en parpaing creux enduit. En cisaillement, elle supporte jusqu’à 900 daN en béton C20/25 et 300 daN en parpaing creux enduit.
Les dimensions principales de la cheville M12 sont : longueur totale 77 mm, diamètre de perçage 20 mm, épaisseur minimale du support 110 mm, diamètre de la collerette 30 mm, et diamètre de la cheville 20 mm.
Ces chevilles se distinguent par leur polyvalence, leur haute performance et leur facilité d’installation, offrant une solution fiable pour des fixations durables dans les projets de construction et de rénovation exigeants.
- marque : SCELL-IT
- référence fournisseur : EX-92011112090B
- longueur totale de la cheville : 77 mm
- diamètre de perçage : 20 mm
- profondeur de perçage recommandée : 87 mm
- épaisseur maximale à fixer : 25 mm
- diamètre de la collerette : 30 mm
- matériaux : douille en acier Q195, zingage blanc ≥ 3 μm ; cône en acier Q195, zingage noir ≥ 3 μm ; collerette en polyéthylène bleu ; vis en acier classe 8.8 conforme DIN933, zingage blanc ≥ 3 μm ; rondelle en acier Q195 conforme DIN125, zingage blanc ≥ 3 μm
- charge admissible en traction : jusqu’à 900 daN en béton C20/25, 440 daN en parpaing creux enduit
- charge admissible en cisaillement : jusqu’à 900 daN en béton C20/25, 300 daN en parpaing creux enduit
- couple de serrage recommandé : 23 Nm
- convient pour matériaux pleins et creux grâce à un système d’expansion en deux parties assurant une fixation robuste
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales des chevilles multi-matériaux charges lourdes M12x77mm SCELL-IT ?
Ces chevilles sont composées d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 μm et d’une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 μm. Leur diamètre est de 12 mm pour une longueur de 77 mm, avec un couple de serrage recommandé de 23 Nm.
Comment fonctionne le système d’expansion de ces chevilles dans les matériaux pleins et creux ?
Dans les matériaux pleins, la tenue est assurée par l’expansion en profondeur du premier segment dès les premiers tours de vis. Dans les matériaux creux, la cheville s’expanse complètement en forme de cône contre la paroi interne du matériau, grâce à la remontée du cône jusqu’à la base de la cheville, garantissant ainsi une fixation robuste.
Quelles sont les charges admissibles pour ces chevilles dans différents matériaux ?
Les charges admissibles varient selon le matériau : en béton C20/25, la traction peut atteindre jusqu’à 900 daN et le cisaillement également jusqu’à 900 daN pour la taille M12. Ces valeurs sont indicatives, issues d’essais internes, et il est recommandé de réaliser des tests d’arrachement in situ pour des exigences strictes.
Quelles sont les étapes de mise en œuvre recommandées pour assurer une fixation optimale ?
Il faut percer un trou au diamètre et à la profondeur indiqués (20 mm de diamètre, 87 mm de profondeur), puis nettoyer soigneusement le trou. La cheville est ensuite insérée sans vis à l’aide d’un marteau, la collerette devant être affleurante au support. Enfin, la vis est introduite à travers la pièce à fixer et serrée au couple recommandé.
Dans quels contextes professionnels ces chevilles sont-elles les plus adaptées ?
Ces chevilles conviennent à de nombreuses applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements (chaudières, stores, antennes paraboliques), supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, mains courantes, ainsi que pour des éléments de charpente comme sabots, sablières et chevrons.
