2 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - EX-92011112110B
Référence : S344EX92011112110B
Découvrez 2 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - EX-92011112110B disponible à l'achat
- Cheville multi-matériaux pour charges lourdes
- Système d'expansion en 2 parties pour une tenue optimale
- Adaptée aux matériaux pleins et creux
- Idéale pour les applications nécessitant des charges élevées
- Outil incontournable pour des fixations robustes et durables
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

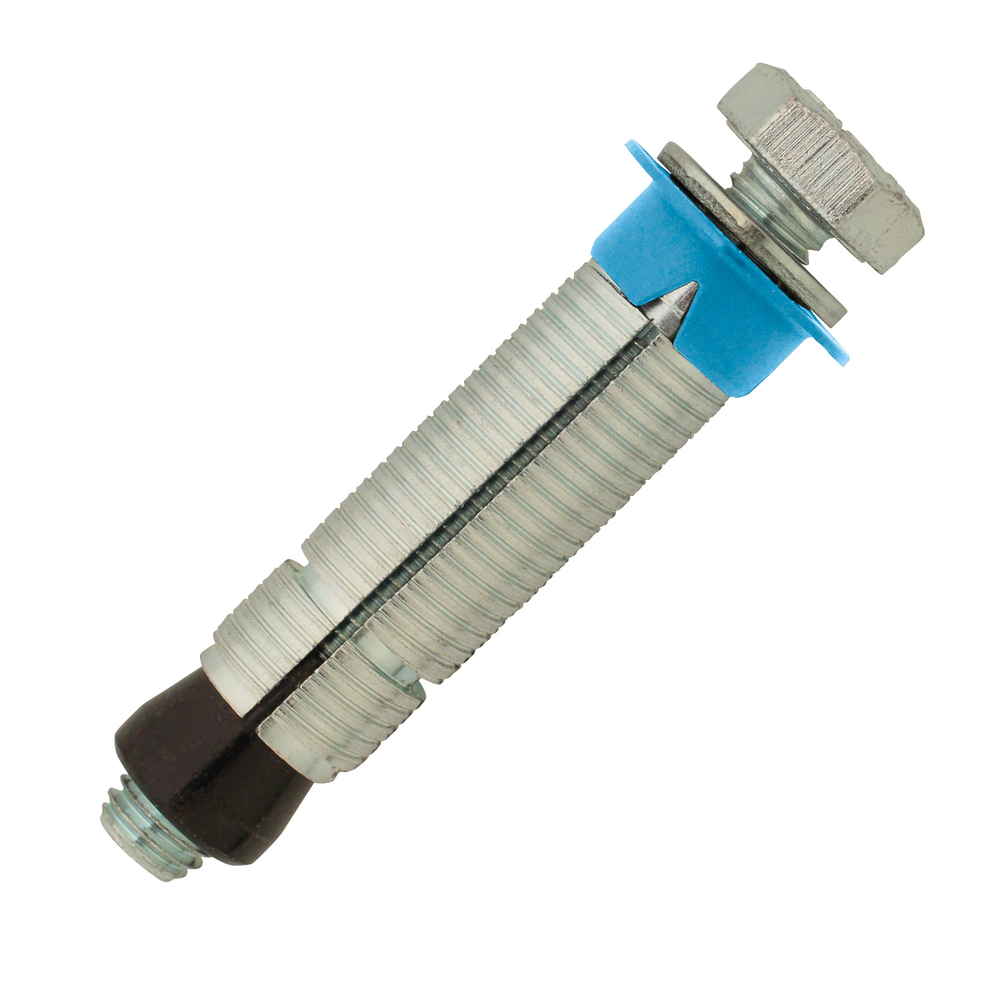

Découvrez les chevilles multi-matériaux charges lourdes M12x77mm SCELL-IT, spécialement conçues pour assurer des fixations robustes et durables dans une grande variété de supports.
Ces chevilles se distinguent par leur système d'expansion en deux parties, garantissant une excellente tenue aussi bien dans les matériaux pleins que creux.
Dans les matériaux pleins, la tenue est assurée par l'expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville s'expanse complètement, notamment sur la paroi en surface du matériau, grâce à la remontée du cône jusqu'à la base de la cheville.
Elles sont particulièrement adaptées aux applications nécessitant une reprise de charges élevée, même dans les maçonneries creuses.
Les exemples d'applications incluent la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Les chevilles sont composées de matériaux de haute qualité :
- une douille en acier Q195 avec zingage blanc d'au moins 3 μm
- un cône en acier Q195 avec zingage noir d'au moins 3 μm
- une collerette en polyéthylène de couleur bleue
- une vis en acier classe 8.8 conforme DIN933 avec zingage blanc d'au moins 3 μm
- une rondelle en acier Q195 conforme DIN125 avec zingage blanc d'au moins 3 μm
Les dimensions principales pour le modèle M12 sont une longueur de cheville de 77 mm, un diamètre de perçage de 20 mm, et une profondeur de perçage recommandée de 87 mm.
La cheville supporte des charges admissibles élevées : en traction, jusqu'à 675 daN dans le béton C20/25 et 300 daN dans la brique pleine, avec des valeurs adaptées pour d'autres matériaux pleins ou creux.
En cisaillement, elle supporte jusqu'à 900 daN dans le béton C20/25 et 440 daN dans la brique pleine.
Pour la mise en œuvre, il est recommandé de percer un trou propre et adapté au diamètre et à la profondeur indiqués, de nettoyer soigneusement le trou, puis d'insérer la cheville sans vis à l'aide d'un marteau, en veillant à ce que la collerette soit affleurante au support.
La pièce à fixer est ensuite positionnée, puis la vis est introduite et serrée au couple recommandé de 80 Nm pour le modèle M12.
Ces chevilles offrent une polyvalence remarquable grâce à leur système d'expansion en deux parties, une excellente performance avec une reprise de charges élevée même dans les maçonneries creuses, et une robustesse assurée par des matériaux de qualité et une conception optimisée.
Elles constituent un outil incontournable pour des fixations fiables et durables dans des travaux exigeants.
Enfin, il est conseillé de choisir les outils de montage adaptés au support pour garantir une fixation optimale.
Caractéristiques techniques :
- Douille en acier Q195 avec zingage blanc ≥ 3 μm
- Cône en acier Q195 avec zingage noir ≥ 3 μm
- Collerette en polyéthylène de couleur bleue
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
Fonctionnement :
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis. Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface du matériau, grâce à la remontée du cône jusqu’à la base de la cheville.
Applications typiques :
- Portes de garage, huisseries métalliques
- Rayonnages pour stockage et étagères
- Panneaux indicateurs, enseignes, supports d’éclairage
- Équipements tels que chaudières, stores, antennes paraboliques, sièges
- Supports de chemins de câbles, tuyauteries, canalisations
- Poteaux de clôtures, portails, mains courantes
- Sabots, sablières, chevrons
Installation :
- Percer un trou au diamètre et à la profondeur recommandés (Ø 20 mm, profondeur 87 mm pour M12)
- Nettoyer soigneusement le trou
- Insérer la cheville (sans vis) à l’aide d’un marteau, la collerette devant affleurer le support
- Positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville
- Serrer au couple recommandé (80 Nm pour M12)
Performances et charges admissibles (données indicatives issues d’essais internes) :
- Charge en traction jusqu’à 900 daN en béton C20/25
- Charge en cisaillement jusqu’à 900 daN en béton C20/25
- Maintien efficace dans béton, brique pleine, parpaing plein, brique creuse et parpaing creux
Dimensions principales :
- Diamètre de la vis : M12
- Longueur cheville : 77 mm
- Diamètre de perçage : 20 mm
- Longueur de vissage recommandée : 90 mm (vis M12x90 ou M12x110 selon fixation)
Avantages :
- Polyvalence d’usage dans tous types de matériaux grâce au système d’expansion en deux parties
- Excellente tenue et reprise de charges élevées, même dans les matériaux creux
- Alternative fiable à l’ancrage chimique pour charges lourdes
- Collerette large en polyéthylène pour une meilleure répartition des charges
- Disponible en plusieurs versions avec ou sans vis, crochet ou œillet
Cette cheville est idéale pour des travaux de fixation exigeant robustesse et sécurité dans des supports variés, garantissant une mise en œuvre simple et des performances durables.
- marque : Scell-it
- référence fournisseur : EX-92011112110B
- longueur de la cheville : 77 mm
- diamètre de perçage : 20 mm
- profondeur de perçage recommandée : 87 mm
- couple de serrage recommandé : 80 Nm
- matériaux : douille en acier Q195 avec zingage blanc ≥ 3 μm, cône en acier Q195 avec zingage noir ≥ 3 μm, collerette en polyéthylène bleue, vis en acier classe 8.8 conforme DIN933 avec zingage blanc ≥ 3 μm, rondelle en acier Q195 conforme DIN125 avec zingage blanc ≥ 3 μm
- système d'expansion en deux parties pour une tenue optimale dans les matériaux pleins et creux
- charges admissibles en traction : jusqu'à 675 daN dans le béton C20/25, 300 daN dans la brique pleine
- charges admissibles en cisaillement : jusqu'à 900 daN dans le béton C20/25, 440 daN dans la brique pleine
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec cette cheville multi-matériaux charges lourdes M12x77mm SCELL-IT ?
Cette cheville est conçue pour une utilisation dans les matériaux pleins et creux, notamment le béton C20/25, la brique pleine, le parpaing plein, la brique creuse et le parpaing creux. Son système d’expansion en deux parties assure une tenue optimale dans ces différents supports.
Comment s’effectue la mise en œuvre de cette cheville pour garantir une fixation fiable ?
Le montage se déroule en trois étapes : perçage et nettoyage soigneux du trou, insertion de la cheville (sans vis) à l’aide d’un marteau avec la collerette affleurante au support, puis positionnement de la pièce à fixer avant de serrer la vis au couple recommandé de 23 Nm pour la version M12.
Quelles sont les charges admissibles maximales pour cette cheville dans les différents matériaux ?
En traction, la cheville supporte jusqu’à 675 daN dans le béton C20/25, 300 daN dans la brique pleine, 190 daN dans le parpaing plein, 120 daN dans la brique creuse et 220 daN dans le parpaing creux. En cisaillement, les valeurs sont respectivement de 900 daN, 440 daN, 315 daN, 300 daN et 300 daN.
Quels sont les principaux composants de cette cheville et leurs caractéristiques ?
La cheville est composée d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm.
Quels sont les paramètres techniques à respecter pour le perçage et le serrage lors de la pose ?
Le diamètre de perçage recommandé est de 20 mm avec une profondeur de 87 mm. Le serrage doit être réalisé au couple de 23 Nm pour garantir une fixation optimale et sécurisée.
