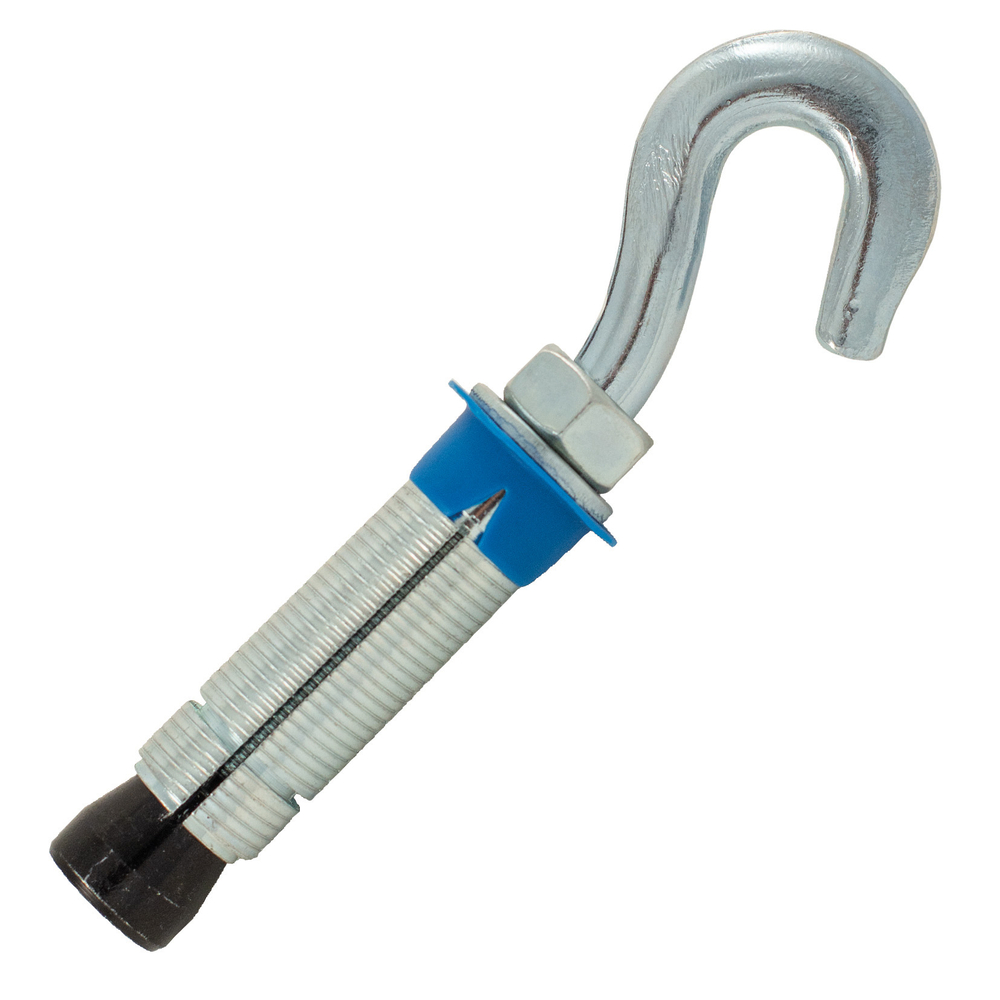

2 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-92011106CB
Référence : S344EX92011106CB
Découvrez 2 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-92011106CB disponible à l'achat
- Chevilles adaptées aux charges lourdes pour divers projets
- Système d'expansion en deux parties pour une excellente tenue
- Convient aux matériaux pleins et creux, solide et durable
- Idéales pour maçonneries creuses, performance inégalée
- Conception robuste garantissant des installations solides
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux SCELL-IT M6x48mm, spécialement conçues pour les charges lourdes et offrant une solution polyvalente et performante pour une large gamme d’applications.
Ces chevilles disposent d’un système d’expansion en deux parties qui garantit une excellente tenue dans tous types de matériaux, qu’ils soient pleins ou creux.
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface du matériau grâce à la remontée du cône jusqu’à la base de la cheville.
Elles sont adaptées à une reprise de charges élevée, même dans les maçonneries creuses, ce qui les rend idéales pour des fixations solides et durables.
Les matériaux compatibles incluent le béton C20/25, la brique pleine (type BP300), le parpaing plein (type B120), la brique creuse enduite (type C40) et le parpaing creux enduit (type B40).
La cheville est composée de plusieurs éléments de haute qualité :
- une douille en acier Q195 avec zingage blanc ≥ 3 μm,
- un cône en acier Q195 avec zingage noir ≥ 3 μm,
- une collerette en polyéthylène de couleur bleue,
- une vis en acier classe 8.8 conforme DIN933 avec zingage blanc ≥ 3 μm,
- une rondelle en acier Q195 conforme DIN125 avec zingage blanc ≥ 3 μm.
Les applications types sont très variées et comprennent la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Pour la mise en œuvre, il est recommandé de percer et nettoyer soigneusement le trou.
La cheville (sans vis) s’insère dans le trou à l’aide d’un marteau, la collerette devant être à fleur du support.
La pièce à fixer est ensuite positionnée, puis la vis est introduite à travers elle dans la cheville et serrée au couple recommandé.
Les couples de serrage varient selon le diamètre de la vis : 5 Nm pour M6, 7,5 Nm pour M8, 13 Nm pour M10 et 23 Nm pour M12.
Les dimensions de la cheville sont de 48 mm de longueur pour le modèle M6x48mm.
Les espacements minimaux entre chevilles et par rapport aux bords sont respectivement de 50 à 65 mm pour l’entraxe et 60 à 110 mm pour la distance aux bords selon le diamètre.
Les charges admissibles pour une cheville M6 sont par exemple de 270 daN en traction dans le béton C20/25 et 190 daN en brique pleine.
Les valeurs de cisaillement sont également précisées pour chaque matériau, garantissant une sécurité optimale dans toutes les conditions d’utilisation.
Ces chevilles offrent une alternative fiable aux ancrages chimiques dans les matériaux creux, grâce à leur large collerette plastique qui aide à répartir la charge.
En résumé, les chevilles SCELL-IT M6x48mm sont robustes, polyvalentes et performantes.
Elles sont parfaitement adaptées aux fixations nécessitant une haute résistance dans des supports pleins ou creux.
Leur conception technique garantit une installation facile et sécurisée, avec des performances validées par des essais rigoureux.
Ces chevilles sont composées d'une douille en acier Q195 avec un zingage blanc d’au moins 3 μm, d’un cône en acier Q195 avec un zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 μm.
Elles sont adaptées à de nombreuses applications, notamment :
- Portes de garage et huisseries métalliques
- Rayonnages et étagères pour stockage
- Panneaux indicateurs, enseignes, supports d’éclairage
- Équipements tels que chaudières, stores, antennes paraboliques, sièges
- Supports de chemins de câbles, tuyauteries, canalisations
- Poteaux de clôtures, portails, mains courantes
- Sabots, sablières, chevrons
Leur mise en œuvre se fait en trois étapes :
1. Percer et nettoyer soigneusement le trou.
2. Insérer la cheville (sans vis) dans le trou à l’aide d’un marteau, la collerette devant être à fleur du support.
3. Positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville, puis serrer au couple indiqué.
Les dimensions spécifiques pour la version M6x48mm incluent une longueur de cheville de 48 mm, un diamètre de perçage de 12 mm, et un couple de serrage recommandé de 5 Nm pour le béton.
Ces chevilles offrent des performances mécaniques élevées, avec des charges admissibles en traction allant jusqu’à 270 daN dans le béton C20/25 et des capacités de cisaillement jusqu’à 215 daN. Elles conviennent à des matériaux variés tels que le béton, la brique pleine, le parpaing plein, la brique creuse et le parpaing creux.
Leur conception robuste permet une fixation fiable dans des conditions exigeantes, offrant une alternative efficace aux chevilles chimiques, notamment dans les matériaux creux. Le large collerette plastique contribue à une meilleure répartition de la charge.
L’installation doit respecter les espacements minimaux (entraxes) et distances aux bords pour garantir la tenue optimale, ainsi que l’épaisseur minimale du support.
En résumé, ces chevilles multi-matériaux SCELL-IT sont polyvalentes, performantes et adaptées à une large gamme d’applications industrielles et domestiques nécessitant des fixations résistantes aux charges lourdes.
- longueur de la cheville : 48 mm
- diamètre de la vis : M6
- matière de la douille : acier Q195, zingage blanc ≥ 3 μm
- matière du cône : acier Q195, zingage noir ≥ 3 μm
- matière de la collerette : polyéthylène coloris bleu
- matière de la vis : acier classe 8.8 conforme DIN933, zingage blanc ≥ 3 μm
- matière de la rondelle : acier Q195 conforme DIN125, zingage blanc ≥ 3 μm
- couple de serrage recommandé pour M6 : 5 Nm
- profondeur de perçage : 58 mm
- diamètre de perçage : 12 mm
- espacement minimal entre chevilles (entraxe) : 50 mm
- distance minimale aux bords : 60 mm
- épaisseur minimale du support : 100 mm
- charges admissibles en traction dans béton C20/25 : 270 daN
- charges admissibles en traction dans brique pleine (type BP300) : 190 daN
- charges admissibles en cisaillement dans béton C20/25 : 215 daN
- charges admissibles en cisaillement dans brique pleine (type BP300) : 100 daN
- système d’expansion en deux parties assurant une excellente tenue dans matériaux pleins et creux
- adaptée aux matériaux : béton C20/25, brique pleine (BP300), parpaing plein (B120), brique creuse enduite (C40), parpaing creux enduit (B40)
- marque : SCELL-IT
- référence fournisseur : EX-92011106CB
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales des chevilles multi-matériaux charges lourdes M6x48mm SCELL-IT ?
Ces chevilles métalliques universelles disposent d’un système d’expansion en deux parties avec 4 segments, assurant une excellente tenue dans les matériaux pleins et creux. Elles sont composées d’acier Q195 avec zingage blanc ou noir, d’une collerette en polyéthylène bleu, et d’une vis en acier classe 8.8. Leur conception garantit une fixation solide et durable adaptée aux charges élevées.
Comment se déroule la mise en œuvre de ces chevilles sur chantier ?
Il faut percer un trou propre et adapté (12 mm de diamètre, 58 mm de profondeur pour M6), insérer la cheville sans la vis à l’aide d’un marteau, la collerette devant affleurer le support. Ensuite, positionner la pièce à fixer, introduire la vis et serrer au couple recommandé de 5 Nm. L’expansion se fait en profondeur dans les matériaux pleins dès les premiers tours de vis, et en surface dans les matériaux creux.
Quelles performances de charge peut-on attendre de ces chevilles dans différents matériaux ?
Les charges admissibles en traction varient selon le support : jusqu’à 270 daN en béton C20/25, 190 daN en brique pleine, 40 daN en brique creuse enduite, et 120 daN en parpaing creux enduit. La résistance au cisaillement atteint 215 daN en béton C20/25. Ces valeurs sont indicatives et des essais in situ sont recommandés pour les applications critiques.
Quels sont les avantages techniques spécifiques de ce système d’ancrage ?
La cheville offre une polyvalence avec une tenue fiable dans tous types de matériaux, pleins ou creux, grâce à son système d’expansion en deux parties. Elle constitue une alternative aux chevilles chimiques pour les matériaux creux. La large collerette plastique permet une meilleure répartition des charges et facilite la pose.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Cette cheville est adaptée aux fixations nécessitant une reprise de charges lourdes dans des supports variés, notamment pour portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements comme chaudières ou stores, supports de câbles, poteaux de clôtures, sabots et chevrons. Elle répond aux contraintes d’installations robustes sur chantier.
