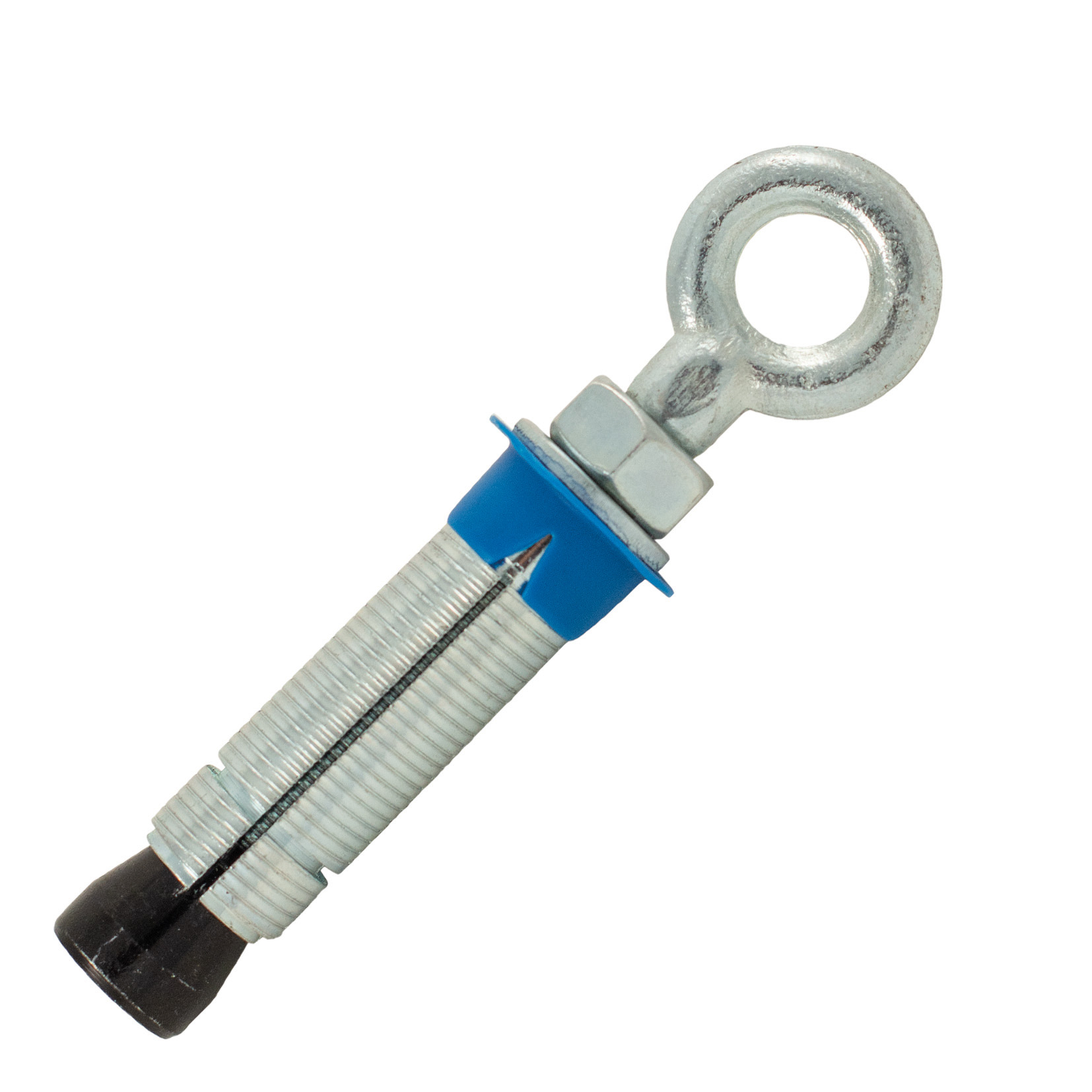

2 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-92011106OB
Référence : S344EX92011106OB
Découvrez 2 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-92011106OB disponible à l'achat
- Polyvalentes pour fixations dans divers matériaux
- Supportent des charges lourdes avec excellente tenue
- Système d'expansion en deux parties pour performance optimale
- Faciles à installer, idéales pour bricolage et construction
- Fiabilité accrue pour un maintien durable des fixations
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux charges lourdes M6x48mm SCELL-IT, une solution polyvalente et performante pour vos fixations dans une grande variété de matériaux.
Ces chevilles assurent une excellente tenue aussi bien dans les supports pleins que creux grâce à leur système d’expansion en deux parties.
Dans les matériaux pleins, la tenue est garantie par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, par la remontée du cône jusqu’à la base de la cheville.
Faciles à installer, il suffit de percer et nettoyer soigneusement le trou, d’insérer la cheville sans vis à l’aide d’un marteau jusqu’à ce que la collerette soit affleurante au support,
puis de positionner la pièce à fixer et de serrer la vis au couple recommandé (5 Nm pour cette version M6x48mm).
Ces chevilles sont adaptées à une large gamme d’applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage,
équipements comme chaudières, stores, antennes paraboliques, sièges, ainsi que des supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Caractéristiques techniques détaillées :
- Douille en acier Q195 avec zingage blanc d’au moins 3 μm
- Cône en acier Q195 avec zingage noir d’au moins 3 μm
- Collerette en polyéthylène de couleur bleue
- Vis en acier classe 8.8 – DIN933 avec zingage blanc d’au moins 3 μm
- Rondelle en acier Q195 – DIN125 avec zingage blanc d’au moins 3 μm
Dimensions et données de montage pour la version M6x48mm : longueur de vis 39 mm, longueur de cheville 48 mm, épaisseur maximale à fixer 6,5 mm, diamètre de perçage 12 mm, profondeur de perçage 58 mm.
Performances :
- Charges admissibles en traction jusqu’à 270 daN en béton C20/25 et 190 daN en brique pleine
- Résistance au cisaillement jusqu’à 215 daN en béton C20/25 et 100 daN en brique pleine
Conditions d’utilisation :
- Respecter les distances minimales d’entraxe (50 à 65 mm selon diamètre) et aux bords (60 à 110 mm selon diamètre)
- Épaisseur minimale du support de 100 mm pour M6
- Nettoyer soigneusement le trou avant pose
- Serrer la vis au couple indiqué pour garantir une tenue optimale
Avantages produit :
- Polyvalence d’utilisation dans tous types de matériaux pleins ou creux grâce au système d’expansion en deux parties
- Excellente reprise de charges même dans les maçonneries creuses
- Facilité et rapidité de pose
- Fiabilité accrue pour un maintien durable des fixations
Conditionnement : lot de 2 chevilles multi-matériaux charges lourdes M6x48mm SCELL-IT.
Cette cheville métallique universelle constitue une alternative efficace aux scellements chimiques,
offrant une fixation sûre et durable pour vos projets de bricolage et de construction.
Caractéristiques techniques :
- Matières : acier Q195 pour la douille (zingage blanc ≥ 3 μm), acier Q195 pour le cône (zingage noir ≥ 3 μm), polyéthylène bleu pour la collerette, vis en acier classe 8.8 DIN933 (zingage blanc ≥ 3 μm), rondelle en acier Q195 DIN125 (zingage blanc ≥ 3 μm).
- Dimensions : longueur cheville 48 mm, diamètre de perçage 12 mm, épaisseur mini du support 100 mm.
- Couple de serrage recommandé : 5 Nm.
- Charge admissible en traction dans béton C20/25 : 270 daN.
- Charge admissible en cisaillement dans béton C20/25 : 215 daN.
Usages et applications :
- Fixation de portes de garage, huisseries métalliques.
- Rayonnages pour stockage, étagères.
- Panneaux indicateurs, enseignes, supports d’éclairage.
- Équipements tels que chaudières, stores, antennes paraboliques, sièges.
- Supports de chemins de câbles, tuyauteries, canalisations.
- Poteaux de clôtures, portails, mains courantes.
- Sabots, sablières, chevrons.
Fonctionnement et mise en œuvre :
- Percer un trou propre et adapté au diamètre recommandé.
- Insérer la cheville sans vis dans le trou à l’aide d’un marteau, la collerette devant être à fleur du support.
- Positionner la pièce à fixer, puis introduire la vis à travers elle dans la cheville.
- Serrer la vis au couple indiqué (5 Nm pour M6).
- Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
- Dans les matériaux creux, la tenue est assurée par l’expansion complète de la cheville, notamment sur la paroi en surface du matériau, grâce à la remontée du cône jusqu’à la base de la cheville.
Avantages :
- Polyvalente : excellente tenue dans tous types de matériaux grâce à son système d’expansion en deux parties.
- Performante : reprise de charges élevée, même dans les maçonneries creuses.
- Facile à installer, garantissant un maintien durable des éléments fixés.
Ces chevilles sont adaptées aux matériaux béton, brique pleine, parpaing plein, brique creuse et parpaing creux. Elles répondent aux exigences de fixation pour charges lourdes dans des contextes variés de bricolage et de construction.
- douille : acier q195, zingage blanc ≥ 3 μm
- cône : acier q195, zingage noir ≥ 3 μm
- collerette : polyéthylène coloris bleu
- vis : acier classe 8.8 – din933, zingage blanc ≥ 3 μm
- rondelle : acier q195 – din125, zingage blanc ≥ 3 μm
- longueur de la cheville : 48 mm
- longueur de la vis : 39 mm
- épaisseur maximale à fixer : 6,5 mm
- diamètre de perçage : 12 mm
- profondeur de perçage : 58 mm
- couple de serrage recommandé : 5 nm
- charges admissibles en traction : jusqu’à 270 daN en béton c20/25, 190 daN en brique pleine
- résistance au cisaillement : jusqu’à 215 daN en béton c20/25, 100 daN en brique pleine
- épaisseur minimale du support : 100 mm
- distance minimale d’entraxe : 50 à 65 mm selon diamètre
- distance minimale aux bords : 60 à 110 mm selon diamètre
- système d’expansion en deux parties adapté aux matériaux pleins et creux
- polyvalente pour fixations dans divers matériaux
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux peuvent être fixés avec ces chevilles multi-matériaux charges lourdes M6x48mm SCELL-IT ?
Ces chevilles conviennent pour une large gamme de matériaux pleins et creux, notamment le béton, la brique pleine, le parpaing plein, la brique creuse et le parpaing creux. Leur système d’expansion en deux parties assure une excellente tenue dans ces différents supports.
Comment fonctionne le système d’expansion de ces chevilles dans les matériaux pleins et creux ?
Dans les matériaux pleins, la tenue est assurée par l’expansion en profondeur du premier segment dès les premiers tours de vis. Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville, garantissant une reprise de charges élevée.
Quelles sont les performances de charge admissibles pour cette cheville M6x48mm ?
Pour un diamètre M6, la cheville supporte jusqu’à 270 daN en traction et 215 daN en cisaillement dans du béton C20/25. En brique pleine, la traction maximale est de 190 daN et le cisaillement de 100 daN. Ces valeurs sont indicatives et issues d’essais réalisés par le fabricant.
Quelles sont les étapes clés pour une mise en œuvre correcte de ces chevilles ?
Il faut percer un trou propre avec un diamètre de 12 mm et une profondeur de 58 mm, puis le nettoyer soigneusement. La cheville (sans vis) s’insère à l’aide d’un marteau avec la collerette à fleur du support. Ensuite, la pièce à fixer est positionnée, la vis est introduite puis serrée au couple recommandé de 5 Nm.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ces chevilles sont adaptées pour des fixations lourdes sur chantier dans des supports variés, notamment pour la pose de portes de garage, huisseries métalliques, rayonnages, équipements comme chaudières ou stores, ainsi que pour la fixation de panneaux, poteaux, portails et mains courantes. Leur polyvalence permet de répondre aux exigences de maintien durable et de charges élevées.
