2 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - EX-92011108OB
Référence : S344EX92011108OB
Découvrez 2 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - EX-92011108OB disponible à l'achat
- Cheville multi-matériaux pour charges lourdes.
- Système d'expansion en deux parties pour une tenue optimale.
- Idéale pour tous types de matériaux, pleins ou creux.
- Fixation solide et durable, même dans des maçonneries creuses.
- Polyvalente et robuste pour des installations sécurisées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

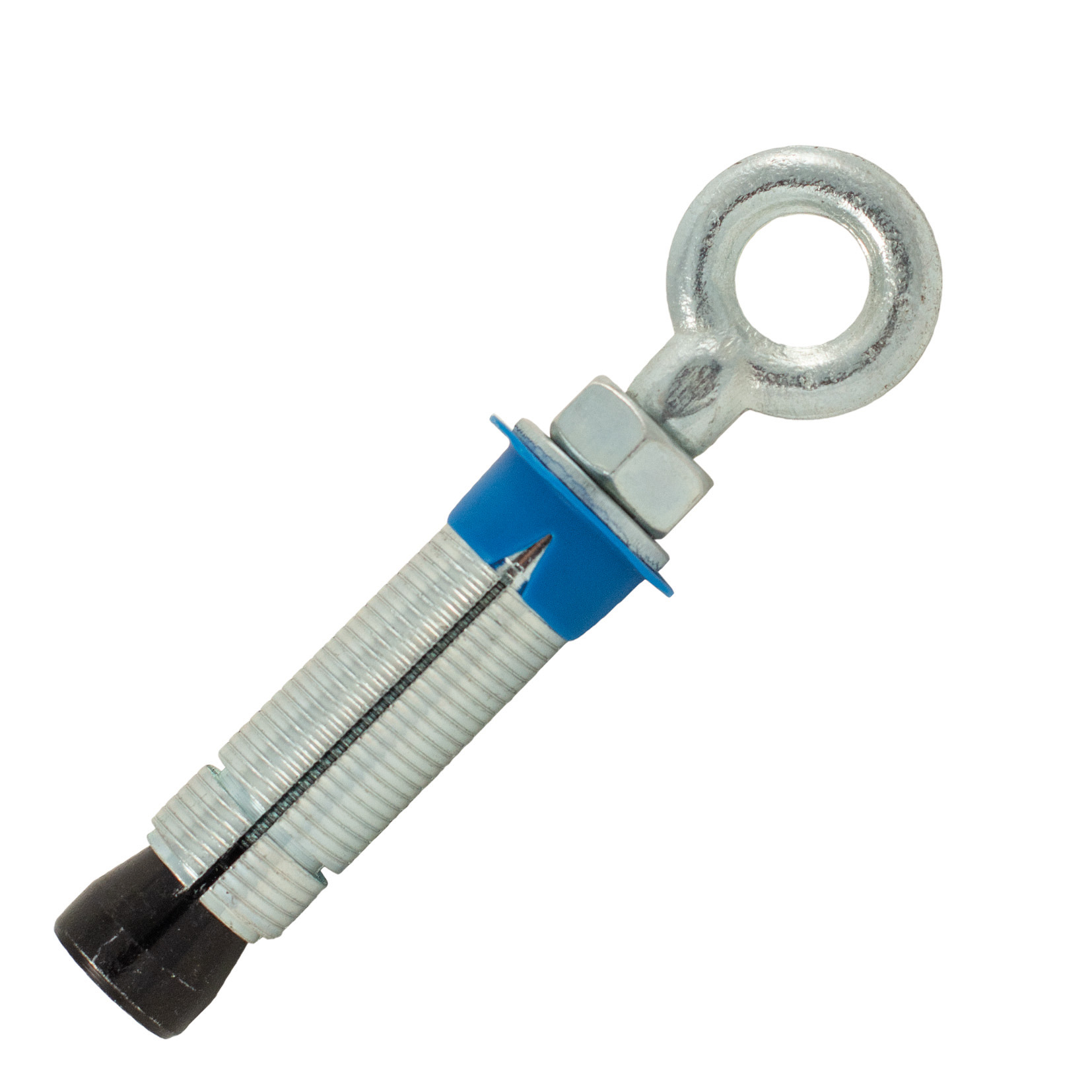

Découvrez la cheville multi-matériaux SCELL-IT M8x56mm, spécialement conçue pour supporter des charges lourdes.
Cette cheville métallique universelle se distingue par un système d'expansion en deux parties, assurant une tenue optimale dans tous types de matériaux, qu’ils soient pleins ou creux.
Elle est idéale pour des applications variées telles que la fixation de portes de garage, huisseries métalliques, rayonnages de stockage, panneaux indicateurs, équipements comme chaudières, stores, antennes paraboliques, supports de chemins de câbles, tuyauteries, canalisations, ainsi que poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Le fonctionnement repose sur une double expansion : dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Pour une installation réussie, il est nécessaire de percer un trou propre et de le nettoyer soigneusement.
La cheville, sans vis, s’insère à l’aide d’un marteau jusqu’à ce que la collerette soit affleurante au support.
La pièce à fixer est ensuite positionnée, puis la vis est introduite et serrée au couple recommandé, garantissant une fixation solide et durable.
Cette cheville est composée de matériaux robustes et de qualité : la douille et le cône sont en acier Q195 avec zingage blanc et noir d’au moins 3 μm.
La collerette est en polyéthylène bleu.
La vis est en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 μm.
La rondelle est en acier Q195 (DIN125) également zingée blanc ≥ 3 μm.
Les dimensions spécifiques pour la version M8x56mm comprennent un diamètre de perçage de 14 mm, une profondeur de perçage recommandée de 66 mm et un couple de serrage conseillé de 7,5 Nm.
Les performances sont élevées, avec une reprise de charges importante même dans les maçonneries creuses.
La cheville offre une excellente résistance en traction et en cisaillement dans divers matériaux tels que béton C20/25, brique pleine, parpaing plein, brique creuse et parpaing creux.
Polyvalente et robuste, cette cheville constitue une alternative fiable aux chevilles chimiques pour les charges lourdes.
Elle assure une fixation sécurisée grâce à ses quatre pattes d'expansion qui garantissent un ancrage parfait dans tous les types de supports.
Les conditions d’utilisation recommandent un espacement minimal entre chevilles et une distance minimale aux bords, ainsi qu’une épaisseur minimale du support pour garantir la tenue optimale.
Le couple de serrage doit être respecté selon les indications techniques pour assurer la performance.
En résumé, la cheville multi-matériaux SCELL-IT M8x56mm est un produit de fixation performant, adapté aux charges lourdes et à une grande variété de matériaux pleins ou creux.
Elle combine facilité de pose, robustesse des matériaux et haute capacité de charge pour des installations durables et sécurisées.
Elle se compose d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 μm et d’une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 μm.
Cette cheville est adaptée à de nombreuses applications, notamment pour la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Le montage s’effectue en perçant un trou à la profondeur recommandée, en nettoyant soigneusement ce dernier, puis en insérant la cheville à l’aide d’un marteau, la collerette devant être à fleur du support. La pièce à fixer est ensuite positionnée, et la vis introduite et serrée au couple indiqué.
Caractéristiques techniques principales pour la version M8x56mm :
- Diamètre de perçage : 14 mm
- Profondeur de perçage : 66 mm
- Couple de serrage recommandé : 7,5 Nm
- Épaisseur minimum du support : 100 mm
- Distance minimale aux bords : 70 mm
- Entraxe minimal : 55 mm
Performances mécaniques (charges admissibles indicatives) en traction et cisaillement selon le matériau (en daN) :
- Béton C20/25 : traction 350 daN, cisaillement 390 daN
- Brique pleine (type BP300) : traction 240 daN, cisaillement 190 daN
- Parpaing plein (type B120) : traction 95 daN, cisaillement 175 daN
- Brique creuse enduite (type C40) : traction 120 daN, cisaillement 200 daN
- Parpaing creux enduit (type B40) : traction 175 daN, cisaillement 200 daN
Avantages :
- Polyvalente, elle assure une excellente tenue dans tous types de matériaux pleins ou creux grâce à son système d’expansion en deux parties.
- Performante, elle supporte des charges lourdes même dans les maçonneries creuses.
- Alternative efficace à l’ancrage chimique dans les matériaux creux.
- Large collerette plastique pour mieux répartir la charge.
- Versions disponibles avec vis et rondelle pré-assemblées ou sans vis pour montage avec tiges filetées ou vis spécifiques.
Recommandations d’usage :
- Percer et nettoyer soigneusement le trou avant insertion.
- Respecter les distances minimales aux bords et entraxes pour garantir la tenue.
- Serrer la vis au couple indiqué pour assurer une fixation optimale.
Cette cheville est un choix fiable et robuste pour des fixations nécessitant une haute résistance et une grande sécurité dans divers matériaux de construction.
- marque : SCELL-IT
- référence fournisseur : EX-92011108OB
- diamètre de perçage : 14 mm
- profondeur de perçage recommandée : 66 mm
- couple de serrage conseillé : 7,5 Nm
- matière douille : acier Q195, zingage blanc ≥ 3 μm
- matière cône : acier Q195, zingage noir ≥ 3 μm
- matière collerette : polyéthylène bleu
- matière vis : acier classe 8.8 (DIN933), zingage blanc ≥ 3 μm
- matière rondelle : acier Q195 (DIN125), zingage blanc ≥ 3 μm
- système d'expansion en deux parties pour tenue optimale dans matériaux pleins et creux
- excellente résistance en traction et cisaillement dans béton C20/25, brique pleine, parpaing plein, brique creuse, parpaing creux
- polyvalente pour fixation dans tous types de matériaux pleins ou creux
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la particularité du système d’expansion de cette cheville multi-matériaux ?
La cheville utilise un système d’expansion en deux parties qui assure une excellente tenue dans les matériaux pleins et creux. Dans les matériaux pleins, l’expansion profonde du premier segment garantit la fixation, tandis que dans les matériaux creux, la cheville s’étend complètement sur la paroi en surface grâce à la remontée du cône.
Quels sont les matériaux compatibles avec cette cheville pour charges lourdes ?
Elle est conçue pour une utilisation dans tous types de matériaux, notamment le béton C20/25, la brique pleine, le parpaing plein, la brique creuse enduite et le parpaing creux enduit. Sa polyvalence permet une fixation solide dans les supports pleins ou creux.
Quelles sont les performances en termes de charges admissibles ?
La cheville supporte des charges élevées : par exemple, en traction jusqu’à 350 daN dans le béton C20/25 et 240 daN dans la brique pleine, et en cisaillement jusqu’à 390 daN dans le béton C20/25. Ces valeurs sont issues d’essais réalisés par le fabricant et sont données à titre indicatif.
Quelles sont les étapes clés pour une mise en œuvre correcte de la cheville ?
Il faut percer un trou au diamètre et à la profondeur recommandés, puis le nettoyer soigneusement. La cheville est ensuite insérée sans vis à l’aide d’un marteau, en veillant à ce que la collerette soit affleurante au support. Enfin, la pièce à fixer est positionnée et la vis serrée au couple recommandé (7,5 Nm pour la version M8x56mm).
Quels éléments composent cette cheville et quelles sont leurs caractéristiques ?
La cheville est constituée d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm.
