20 chevilles corps creux acier zingué - M6x80mm - SCELL-IT - 8XL-MT
Référence : S3448XLMT
Découvrez 20 chevilles corps creux acier zingué - M6x80mm - SCELL-IT - 8XL-MT disponible à l'achat
- Tête large avec ergots anti-rotation pour un maintien sûr
- Tête détachable pour une finition esthétique facile
- 5 branches larges assurent une répartition optimale de la charge
- Ancrage optimal de l'écrou pour un montage efficace
- Expansion facilitée grâce aux branches précintrées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

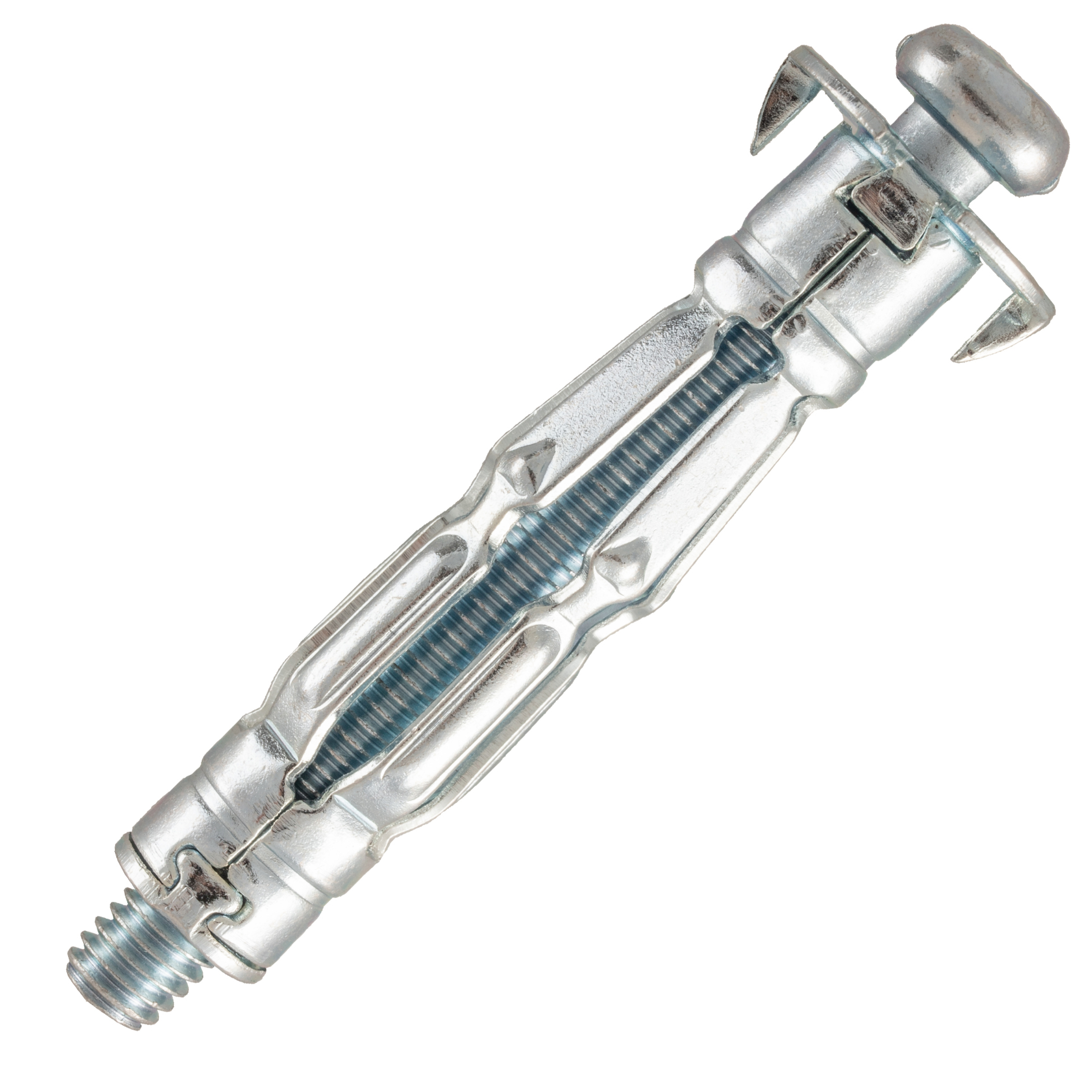

Les 20 chevilles corps creux en acier zingué SCELL-IT, référence 8XL-MT, sont des chevilles métalliques à expansion spécialement conçues pour un ancrage optimal dans les cloisons creuses telles que plaques de plâtre, parpaings creux et autres cloisons légères.
Chaque cheville est fabriquée en acier électrozingué, assurant une protection durable contre la corrosion.
Elles disposent d’une tête large avec des ergots anti-rotation qui garantissent un maintien sûr et évitent la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison pour une finition esthétique parfaite.
La cheville est équipée de 5 larges branches précintrées qui assurent une répartition optimale de la charge et facilitent l’expansion lors de la pose.
L’ancrage de l’écrou dans le corps de la cheville est optimisé pour garantir un montage fiable et durable.
Le principe de fonctionnement repose sur une traction exercée avec une pince à expansion (type MD) qui provoque le repliement des branches à l’arrière de la paroi-support.
Cette action augmente la surface de contact et la résistance à l’arrachement.
La mise en œuvre se réalise en perçant un trou au diamètre recommandé (dcut), en insérant la cheville à fleur du trou puis en utilisant la pince à expansion pour assurer la mise en assise.
La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à nouveau pour finaliser le montage.
La tête détachable permet de masquer la cheville dans la cloison pour un rendu esthétique soigné.
Les dimensions principales de la cheville M6x80 mm sont : longueur totale 80 mm, diamètre extérieur 11 mm, diamètre d’appui 17,6 mm.
La résistance moyenne à l’arrachement sur supports BA10 et BA13 est de 120 daN.
Ces chevilles conviennent particulièrement aux charges statiques ponctuelles, linéiques et dynamiques, en appliquant des coefficients de sécurité adaptés : minimum 3 pour charges ponctuelles, 5 pour charges linéiques, et 6 pour charges dynamiques.
En résumé, ces chevilles offrent un excellent compromis entre facilité de pose, sécurité d’ancrage et finition soignée grâce à leur tête détachable et leur conception optimisée.
Son fonctionnement repose sur un principe d’expansion : lors de la pose, la traction exercée avec une pince à expansion provoque le repliement des cinq larges branches précintrées qui se plaquent à l’arrière de la paroi creuse, assurant ainsi une répartition optimale de l’appui et une résistance élevée à l’arrachement. L’ancrage optimal de l’écrou dans le corps de la cheville garantit un montage solide.
La tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique parfaite. Cette caractéristique évite toute gêne visuelle et offre une meilleure stabilité.
La mise en œuvre s’effectue en perçant le support au diamètre recommandé, en insérant la cheville à fleur du trou, puis en actionnant la pince à expansion jusqu’à obtenir la résistance de mise en assise. La vis est ensuite retirée pour positionner l’objet à fixer avant de revisser l’ensemble.
Les dimensions précises de la cheville 8XL-MT sont : longueur 80 mm, diamètre dcut 11 mm, diamètre extérieur 9,5 mm, avec une longueur de vis adaptée de 37 mm. La résistance moyenne à l’arrachement est de 120 daN sur supports BA13.
Cette cheville est adaptée pour les matériaux creux tels que plaques de plâtre et parpaings creux. Elle garantit une fixation fiable et durable dans ces types de supports.
En résumé, cette cheville offre :
- Une fixation sécurisée grâce à ses 5 larges branches précintrées et son ancrage optimal de l’écrou.
- Une protection durable par son acier électrozingué.
- Une tête large anti-rotation pour une finition stable et propre.
- Une tête détachable pour une finition esthétique dans les cloisons creuses.
- Une mise en œuvre simple avec pince à expansion classique.
- Une résistance à l’arrachement adaptée aux charges statiques et dynamiques, avec coefficients de sécurité recommandés.
Ce produit est compatible avec les outils d’expansion SCELL-IT, notamment la pince à expansion « MD » et la pince rapide « 2X » pour un montage sans vis. Des accessoires complémentaires comme pitons, crochets et gonds à embase métal sont également disponibles pour compléter les fixations.
Cette cheville est idéale pour les applications nécessitant une fixation fiable dans les cloisons creuses, avec une finition soignée et une haute résistance mécanique.
- matériau : acier électrozingué
- longueur totale : 80 mm
- diamètre extérieur : 11 mm
- diamètre d’appui : 17,6 mm
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis
- 5 larges branches précintrées pour une répartition optimale de la charge
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement sur supports BA10 et BA13 : 120 daN
- convient pour charges statiques ponctuelles, linéiques et dynamiques avec coefficients de sécurité minimum respectifs de 3, 5 et 6
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les éléments techniques spécifiques qui assurent la fixation optimale de cette cheville dans les supports creux ?
La cheville dispose de 5 larges branches précintrées qui facilitent son expansion et assurent une répartition optimale de la charge. Son ancrage optimal de l’écrou dans le corps garantit un montage solide, tandis que la tête large avec ergots anti-rotation évite la détérioration des parois et assure une stabilité parfaite.
Comment se déroule la mise en œuvre de cette cheville métallique à expansion ?
La pose se fait en perçant le support au diamètre indiqué (11 mm pour ce modèle M6x80 mm), en insérant la cheville à fleur du trou, puis en dévissant la vis de 4 mm environ. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à résistance. Après retrait de la vis, l’objet à fixer est positionné et vissé.
Quels sont les avantages de la tête détachable pour la finition ?
La tête se détache facilement du corps de la cheville à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse pour réaliser une finition esthétique soignée sans laisser la tête apparente.
Quelles sont les recommandations en matière de coefficients de sécurité selon les types de charges ?
Pour assurer la sécurité, il est conseillé d’appliquer un coefficient minimum de 3 pour les charges statiques ponctuelles (comme un radiateur), 5 pour les charges statiques linéiques (comme une étagère) et 6 pour les charges dynamiques (comme un support TV orientable).
Quelle est la résistance moyenne à l’arrachement de cette cheville sur un support BA13 ?
La résistance moyenne à l’arrachement est de 120 daN, correspondant à la charge de destruction de la cheville elle-même, et non à celle du support dont la résistance peut varier.
Quels accessoires sont compatibles avec cette cheville pour faciliter son installation ?
Deux types de pinces à expansion sont recommandés : la pince « MD » pour chevilles M4 à M6 et la pince rapide « 2X » pour chevilles M4 à M8. Des accessoires complémentaires tels que piton, crochet et gond à embase métal sont également disponibles.
