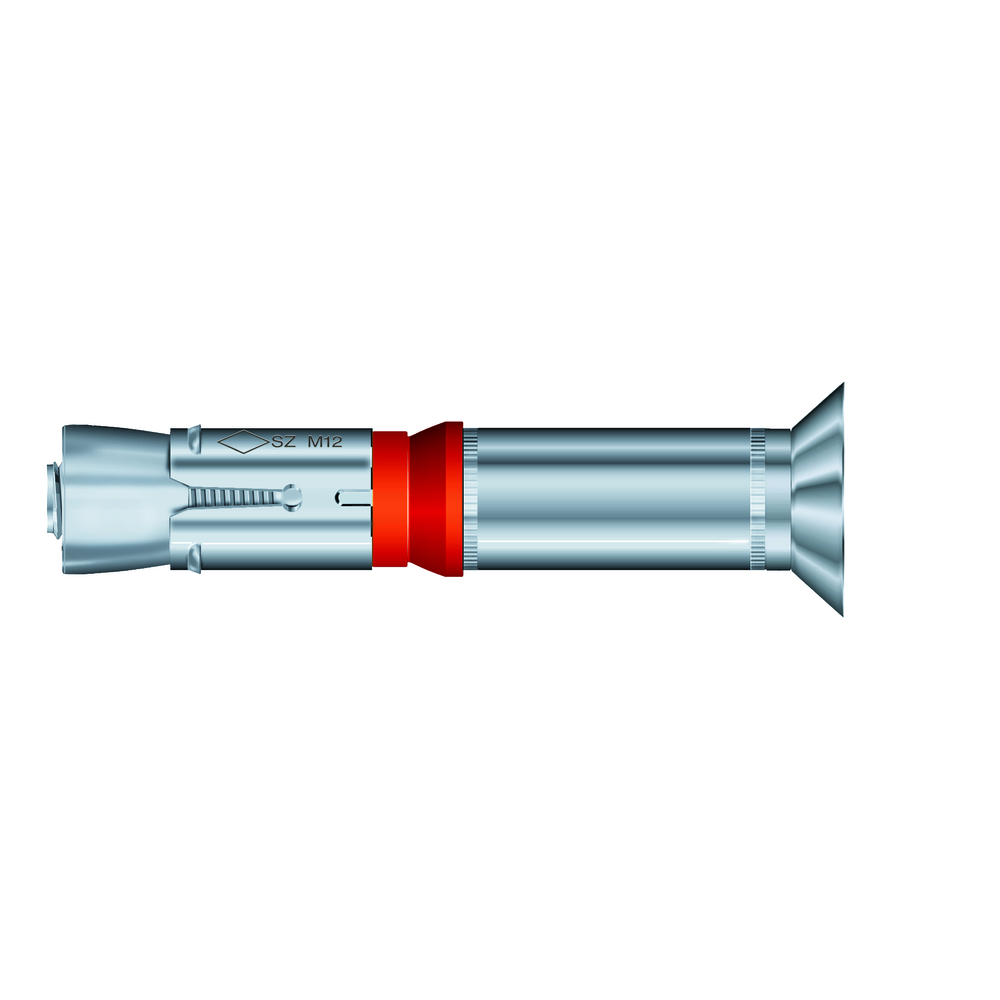

20 CHEVILLES GC 18-M12/20 TF - ALSAFIX - CGC182TF
Référence : A060CGC182TF
Découvrez 20 CHEVILLES GC 18-M12/20 TF - ALSAFIX - CGC182TF disponible à l'achat
- Convient aux charges lourdes
- Compatible avec vis M12 à M20
- Adaptée au béton et à la maçonnerie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles GC 18-M12/20 TF ASLAFIX, spécialement conçues pour répondre aux besoins des charges lourdes. Ces chevilles robustes garantissent une fixation fiable et sécurisée, idéale pour une variété d'applications.
Le fonctionnement de ces chevilles repose sur leur conception unique qui assure une excellente adhérence dans différents types de matériaux. Pour une installation optimale, il est recommandé de choisir le bon diamètre et la bonne longueur selon la spécificité de votre mur. Assurez-vous de suivre les instructions de montage pour garantir la sécurité et la durabilité de la fixation.
Les incluent une capacité de charge exemplaire, qui en fait un choix incontournable pour vos projets de bricolage ou de construction. Conçues pour s'adapter aux vis M12 et M20, ces chevilles offrent une solution polyvalente pour toutes vos installations. Elles sont fabriquées dans des matériaux de haute qualité assurant longévité et performance.
Avantages :
- Résistance élevée en tension et cisaillement.
- Peut être démontée tout en laissant une surface de fixation parfaite (seul le cône d’expansion et la douille restent dans le trou).
- Permet des espacements réduits et des distances aux bords plus petites.
- Protection contre l’incendie certifiée (résistance au feu F120).
- Approuvée pour utilisation sous action sismique catégorie C1 (M16-M20).
Applications :
- Fixation moyenne à haute charge dans le béton fissuré et non fissuré (C20/25 à C50/60).
- Convient pour treillis, grilles, machines, garde-corps et consoles.
- Gamme de charge recommandée : de 2,4 kN à 73,8 kN.
Caractéristiques techniques spécifiques au modèle GC 18-M12/20 TF (référence CGC182TF) :
- Conditionnement : 20 unités.
- Diamètre du foret (d0) : 8 mm.
- Profondeur d’ancrage (hef) : 115 mm.
- Longueur totale (L) : 180 mm.
- Diamètre de la cheville (df) : 20 mm.
- Couple d’installation recommandé (Tinst) : 20 Nm.
- Charge recommandée en traction (Nrec) : 12,3 à 26 kN.
- Charge recommandée en cisaillement (Vrec) : 34,3 kN.
- Tolérances de profondeur et espacements : 240 mm (S), 120 mm (Ccr).
Matériaux et composition :
- Matériau haute résistance assurant durabilité et performance.
- Modèle TF avec tête fraisée, facilitant une fixation affleurante.
Normes et certifications :
- Conforme aux normes européennes ETA et ATE.
- Déclaration de performance disponible sur www.alsafix.com.
- Certifiée pour béton fissuré et non fissuré.
- Résistance au feu classée F120.
- Approuvée pour usage sismique catégorie C1.
Conditions d’utilisation et recommandations :
- Utiliser avec des vis M12 à M20.
- Respecter les profondeurs d’ancrage et couples d’installation pour garantir la sécurité.
- Convient pour béton C20/25 à C50/60.
- Installation recommandée à 90° par rapport à la surface.
- Peut être démontée en laissant une surface propre.
Conditionnement et stockage :
- Vendu par paquet de 20 chevilles.
- Stocker dans un endroit sec et à l’abri des intempéries.
Produits associés recommandés :
- Perceuses et accessoires compatibles ALSAFIX (références EY75A2LS2F, EY7880LZ, EY7549LS, 12IT250, 134IK11, 134IK24).
Cette cheville est idéale pour les projets de construction lourde, industrielle, hydraulique et électrique nécessitant des fixations sûres et durables dans des matériaux bétonnés, même sous contraintes sismiques ou en cas d’exposition au feu.
- Type de produit : Chevilles pour charges lourdes
- Modèle : GC 18-M12/20 TF
- Conditionnement : 20 unités
- Utilisation : Fixations dans des matériaux tels que béton, brique et maçonnerie
- Compatibilité : Vis M12 à M20
- Matériau : Haute résistance
- Application : Idéal pour les charges lourdes et les installations nécessitant une fixation solide
- Marque : ASLAFIX
- Référence : CGC182TF
Questions produits
Quels matériaux sont compatibles avec les chevilles GC 18-M12/20 TF ALSAFIX ?
Ces chevilles sont adaptées pour une utilisation dans le béton, la brique et la maçonnerie, y compris le béton fissuré et non fissuré de qualité C20/25 à C50/60. Elles conviennent particulièrement aux charges lourdes dans ces matériaux.
Comment fonctionne le système d’ancrage de cette cheville ?
La cheville utilise un système d’ancrage à expansion en trois parties qui assure une fixation solide même à de petites distances ou près des bords. Un anneau de compression en plastique garantit le serrage de la pièce montée sur la surface de travail.
Quelles sont les caractéristiques techniques spécifiques de la cheville GC 18-M12/20 TF ?
Elle possède un diamètre de foret de 8 mm, une profondeur d’ancrage de 115 mm, une longueur totale de 180 mm et un diamètre de cheville de 20 mm. Le couple d’installation recommandé est de 20 Nm. La charge recommandée varie de 12,3 à 26 kN en traction et 34,3 kN en cisaillement.
Quelles normes et certifications garantissent la sécurité et la performance de cette cheville ?
La cheville est conforme aux normes européennes ETA et ATE, certifiée pour une utilisation en béton fissuré et non fissuré, avec une résistance au feu classée F120. Elle est également approuvée pour une utilisation sous action sismique catégorie C1 pour les dimensions M16 à M20.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ce modèle est conçu pour des fixations moyennes à hautes charges dans des secteurs exigeants tels que la construction lourde, l’industrie, l’électricité, ainsi que les applications hydrauliques et de ferronnerie. Il permet de fixer treillis, grilles, machines, garde-corps et consoles dans des matériaux bétonnés soumis à des contraintes élevées.
