20 chevilles longue expansion nylon - vis th - Ø10x160mm - SCELL-IT - EX-91014410160
Référence : S344EX91014410160
Découvrez 20 chevilles longue expansion nylon - vis th - Ø10x160mm - SCELL-IT - EX-91014410160 disponible à l'achat
- Excellente tenue grâce à l'évaluation technique européenne.
- Cheville 100% nylon pour une durabilité optimale.
- Utilisation de -40°C à +80°C pour différentes conditions.
- Type d'expansion adapté aux matériaux pleins et creux.
- Polyvalente pour divers supports de construction.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

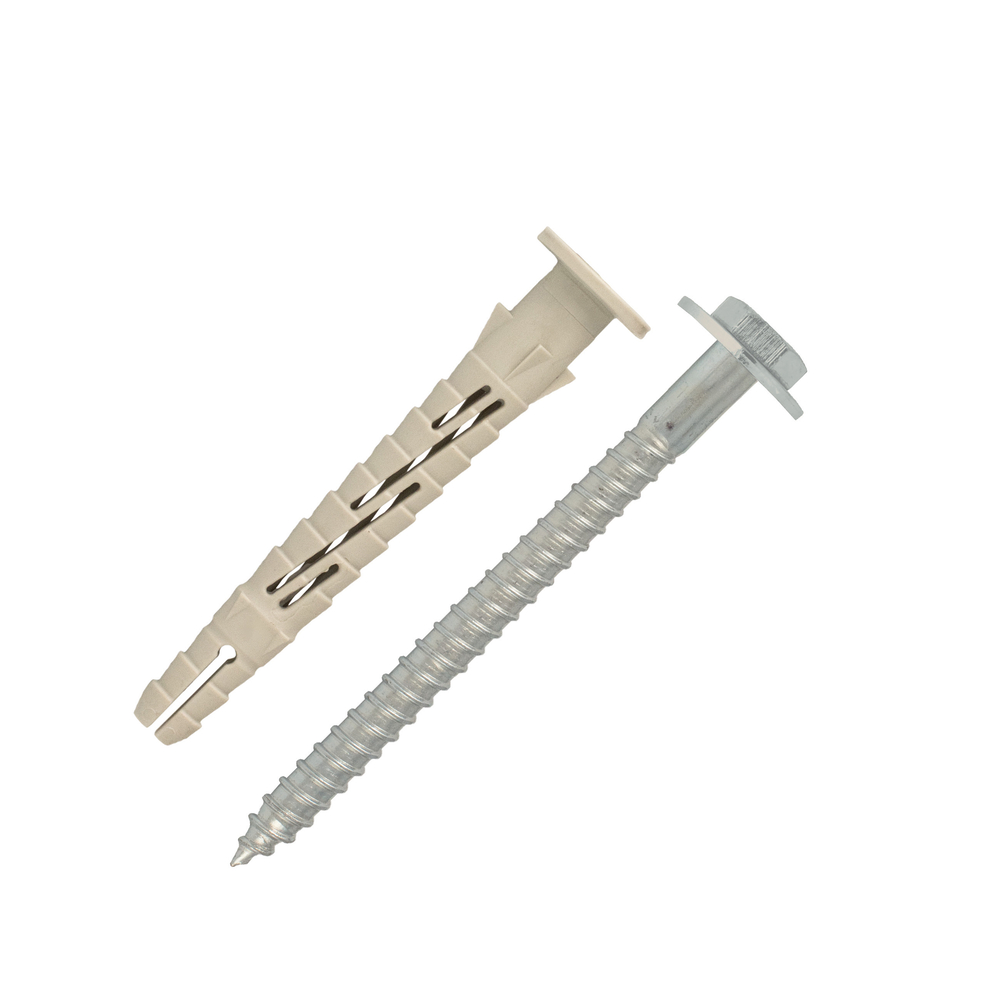

Les 20 chevilles longue expansion en nylon avec vis tête hexagonale à embase Ø10x160 mm de la marque SCELL-IT sont des fixations performantes et polyvalentes, adaptées à une large gamme de matériaux.
Ces chevilles bénéficient d’une évaluation technique européenne (ETE) garantissant une excellente tenue dans tous les types de matériaux, tels que le béton, les maçonneries pleines, les maçonneries creuses, le parpaing creux, ainsi que le béton cellulaire et la pierre naturelle à structure dense, avec des essais in situ recommandés.
Fabriquées à 100 % en nylon (polyamide PA6), elles offrent une robustesse et une longue durée de vie, avec une plage d’utilisation allant de -40°C à +80°C.
Leur type d’expansion s’adapte au support : un gonflement uniforme dans les matériaux pleins avec une profondeur d’ancrage effective de 70 mm, une expansion longue sur plusieurs alvéoles dans les maçonneries creuses alvéolaires comme la brique Porotherm, et un nouage par verrouillage de forme dans les parpaings creux.
La cheville est livrée avec une vis en acier électrozingué blanc, de diamètre 7 mm et longueur 160 mm, équipée d’une empreinte TORX 40 facilitant le vissage.
La mise en œuvre s’effectue en trois étapes : perçage du trou en respectant les méthodes recommandées pour ne pas endommager les armatures, insertion de la cheville par légers coups de marteau à travers la pièce à fixer, puis vissage jusqu’à ce que la tête de la vis touche la bague plastique, garantissant une pose correcte lorsque la bague ne tourne plus et que la vis est bien bloquée.
Les dimensions spécifiques pour ce modèle sont un diamètre de cheville de 10 mm, une longueur de 160 mm, un diamètre de perçage de 10 mm et une profondeur de perçage de 170 mm.
Les distances minimales à respecter pour la pose sont une profondeur minimale de support de 140 mm, un entraxe minimum de 100 mm et une distance au bord minimum de 100 mm.
En termes de performances, ces chevilles supportent des charges en traction allant jusqu’à 160 daN dans le béton et 140 daN dans la maçonnerie pleine, ainsi que des charges en cisaillement jusqu’à 440 daN dans le béton et la maçonnerie pleine.
Elles offrent également une résistance au feu de 90 minutes (FB90) pour un diamètre de 10 mm dans le béton, avec une charge maximale de 80 kg.
Grâce à leur polyvalence, elles conviennent à divers usages, notamment la fixation d’ossatures légères en bois ou métal, de bardages rapportés, de vêtures, de fenêtres et de chevrons.
Le conditionnement comprend 20 chevilles avec vis tête hexagonale à embase, facilitant la conservation et le stockage.
Ces chevilles longue expansion nylon SCELL-IT allient durabilité, performance et adaptabilité pour répondre aux exigences des travaux de fixation sur supports pleins et creux dans le bâtiment.
La cheville présente un système d’expansion adapté au type de support : elle gonfle uniformément dans les matériaux pleins (béton, maçonneries pleines), s’étend en profondeur dans les maçonneries creuses alvéolaires (comme la brique Porotherm) et réalise un nouage (verrouillage de forme) dans les parpaings creux. Cette technologie assure une fixation fiable dans divers supports, notamment béton, maçonnerie pleine, maçonnerie creuse et parpaing creux.
Elle est équipée d’une vis en acier électrozingué blanc à tête hexagonale à embase, avec un vissage aisé grâce à une empreinte TORX 40. La cheville est disponible en diamètre 10 mm et longueur 160 mm, adaptée pour fixer des épaisseurs jusqu’à 90 mm, avec un perçage recommandé de 10 mm de diamètre et une profondeur de 170 mm.
Les caractéristiques techniques détaillées indiquent une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, supportant une charge allant jusqu’à 80 kg. Les charges de service pour cette cheville sont de 160 daN en traction et 440 daN en cisaillement dans le béton C16/20, avec des valeurs adaptées aussi pour maçonneries pleines et creuses.
La mise en œuvre s’effectue en trois étapes : perçage précis sans endommager l’armature, insertion de la cheville nylon à travers la pièce à fixer, puis vissage jusqu’au contact de la tête de vis avec la bague plastique, garantissant une fixation stable et sécurisée. Pour les supports creux, il est essentiel de vérifier que l’expansion ou le nouage a bien eu lieu.
Cette cheville longue expansion est particulièrement recommandée pour des applications diverses telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, fenêtres et chevrons, offrant ainsi une solution fiable et polyvalente pour la construction et la rénovation.
En résumé, ce produit combine robustesse, adaptabilité aux différents supports, facilité de pose et performances certifiées, répondant aux exigences techniques et normatives pour des fixations durables et sûres.
- matière cheville : nylon (polyamide PA6)
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 160 mm
- diamètre perçage : 10 mm
- profondeur perçage : 170 mm
- épaisseur à fixer : 90 mm
- longueur vis : 160 mm
- empreinte vis : TORX 40
- ouverture de clé : 13 mm
- température d’utilisation : de -40°C à +80°C
- type d’expansion adapté aux matériaux pleins et creux (gonflement uniforme dans matériaux pleins, expansion longue dans maçonneries creuses alvéolaires, nouage par verrouillage de forme dans parpaings creux)
- charge en traction : 160 daN dans le béton, 140 daN dans la maçonnerie pleine
- charge en cisaillement : 440 daN dans le béton et la maçonnerie pleine
- résistance au feu : 90 minutes (FB90) pour un diamètre de 10 mm dans le béton, charge maximale 80 kg
- entraxe minimum : 100 mm
- distance au bord minimum : 100 mm
- profondeur minimale de support : 140 mm
- vis à tête hexagonale à embase
- évaluation technique européenne (ETE) conforme ETAG 020
- référence fournisseur : EX-91014410160
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec cette cheville longue expansion nylon ?
Cette cheville est adaptée pour le béton, les maçonneries pleines, les maçonneries creuses, les parpaings creux, ainsi que le béton cellulaire et la pierre naturelle à structure dense sous réserve d’essais in situ. Son système d’expansion s’adapte spécifiquement à chaque type de support.
Comment fonctionne le système d’expansion de la cheville selon le type de matériau ?
Dans les matériaux pleins, la cheville gonfle uniformément sur toute la zone d’expansion (hef = 70 mm). Pour les maçonneries creuses alvéolaires, l’expansion se fait sur une grande longueur couvrant plusieurs alvéoles. Dans les parpaings creux, la fixation se réalise par nouage, c’est-à-dire un verrouillage de forme à l’arrière de la paroi support.
Quelles sont les conditions de mise en œuvre pour garantir une fixation correcte ?
Le forage doit respecter la méthode prescrite sans endommager l’armature du béton, suivi d’un dépoussiérage. La cheville est insérée à travers la pièce à fixer, puis la vis est vissée jusqu’à ce que la tête touche la bague plastique. La pose est correcte si la bague plastique ne tourne pas et si la vis est immobilisée. Pour les supports creux, il faut s’assurer que l’expansion ou le nouage est complet.
Quelles sont les performances techniques et normes associées à cette cheville ?
La cheville bénéficie d’un Agrément Technique Européen (ATE) conforme à la norme ETAG 020. Elle offre une résistance au feu FB90 pendant 90 minutes dans le béton en Ø10, avec une capacité de charge jusqu’à 80 kg. Les charges de service en traction et cisaillement sont précisées selon le type de support et appliquent des coefficients de sécurité.
Quelles sont les caractéristiques techniques principales de la cheville et de la vis associée ?
La cheville a un diamètre de 10 mm et une longueur de 160 mm, avec une épaisseur à fixer de 90 mm. Le perçage doit être de 10 mm de diamètre et 170 mm de profondeur. La vis en acier électro-zingué blanc a une empreinte TORX 40, une tête hexagonale à embase, et mesure 165 mm de long.
