20 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - EX-92011108C
Référence : S344EX92011108C
Découvrez 20 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - EX-92011108C disponible à l'achat
- Chevilles multi-matériaux pour bricolage et construction.
- Design innovant avec système d'expansion en deux parties.
- Excellente tenue dans tous types de matériaux, pleins ou creux.
- Reprise de charges élevée pour une sécurité maximale.
- Idéales pour fixer meubles, étagères et installations lourdes.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux charges lourdes M8x56mm de la gamme SCELL-IT, spécialement conçues pour des fixations robustes et sécurisées dans tous types de matériaux, qu'ils soient pleins ou creux.
Ces chevilles métalliques universelles offrent une excellente tenue grâce à un système d’expansion innovant en deux parties.
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, via la remontée du cône jusqu’à la base de la cheville.
Pour une fixation optimale, il est recommandé d’utiliser des vis adaptées au matériau de base, garantissant ainsi une reprise de charges élevée et une sécurité maximale, même dans des maçonneries creuses.
Ces chevilles conviennent parfaitement à la fixation de meubles, étagères, portes de garage, huisseries métalliques, rayonnages pour stockage, panneaux indicateurs, équipements comme chaudières, stores, antennes paraboliques, supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Les matériaux composants sont : une douille en acier Q195 avec zingage blanc ≥ 3 μm, un cône en acier Q195 avec zingage noir ≥ 3 μm, une collerette en polyéthylène bleu, une vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm, ainsi qu’une rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm.
La mise en œuvre se fait en perçant un trou propre et adapté, puis en insérant la cheville sans vis à l’aide d’un marteau, en veillant à ce que la collerette soit affleurante au support.
Ensuite, la pièce à fixer est positionnée avant d’introduire et serrer la vis au couple recommandé (par exemple pour M8 : perçage 14 mm, profondeur 66 mm, couple 7,5 Nm).
Les performances techniques indiquent une reprise de charges élevée, avec des valeurs précises selon le type de matériau et le diamètre de la vis.
Par exemple, en traction, la charge admissible pour une cheville M8 est de 350 daN dans le béton C20/25 et 120 daN dans la brique creuse enduite.
En cisaillement, les valeurs atteignent 390 daN dans le béton C20/25 et 175 daN dans la brique creuse.
Ces chevilles multi-matériaux offrent une solution polyvalente, performante et sûre pour des fixations lourdes dans tous types de supports pleins ou creux.
Elles permettent une excellente tenue dans divers supports grâce à leur système d’expansion en 2 parties et garantissent une reprise de charges élevée même dans les maçonneries creuses.
Le conditionnement comprend 20 chevilles M8x56mm, adaptées à de nombreux usages en bricolage et construction.
Le stockage doit se faire dans un lieu sec et protégé pour préserver les traitements anti-corrosion des composants métalliques.
En résumé, ces chevilles SCELL-IT M8x56mm sont idéales pour des fixations lourdes nécessitant robustesse, polyvalence et fiabilité dans une large gamme d’applications.
Ces chevilles sont composées de plusieurs éléments :
- Douille en acier Q195 avec zingage blanc ≥ 3 μm
- Cône en acier Q195 avec zingage noir ≥ 3 μm
- Collerette en polyéthylène de couleur bleue
- Vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm
Elles offrent une reprise de charges élevée, garantissant une sécurité maximale même dans les maçonneries creuses. Elles sont particulièrement adaptées aux applications nécessitant robustesse et fiabilité telles que la fixation de meubles, d’étagères, portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
La mise en œuvre se déroule en trois étapes :
- Percer et nettoyer soigneusement le trou
- Insérer la cheville (sans vis) dans le trou à l’aide d’un marteau, la collerette devant être à fleur du support
- Positionner la pièce à fixer, introduire la vis à travers elle dans la cheville, puis serrer au couple recommandé (25 Nm pour M8)
Les dimensions principales pour la cheville M8 sont un diamètre de perçage de 14 mm, une profondeur de perçage de 66 mm et un couple de serrage recommandé de 7,5 Nm. L’épaisseur minimale du support est de 100 mm et la distance minimale aux bords est de 70 mm.
Les charges admissibles varient selon le matériau support et le type de charge (traction ou cisaillement) ; par exemple, en béton C20/25, la charge admissible en traction est de 350 daN pour une cheville M8, tandis qu’en cisaillement elle est de 390 daN.

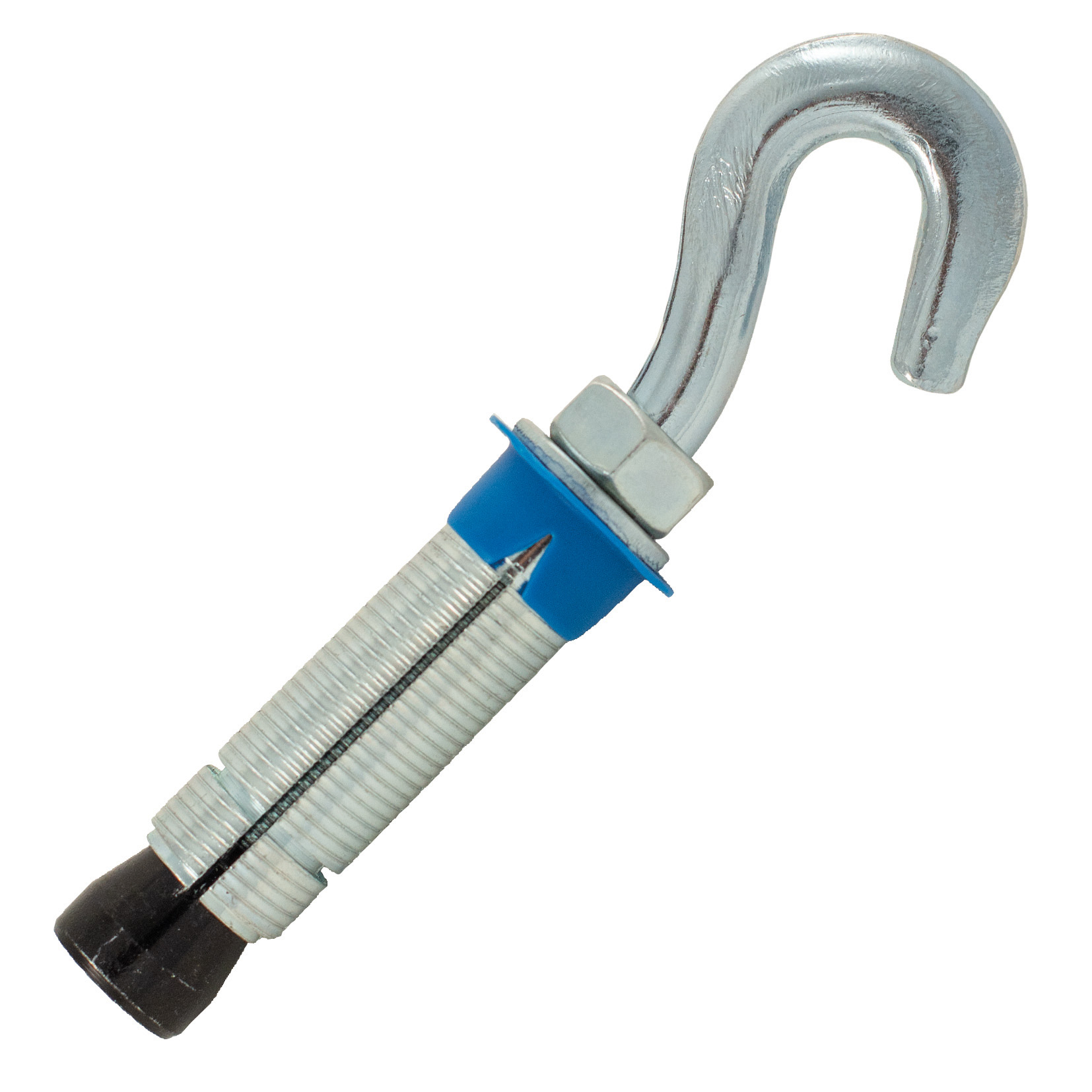

Ces chevilles sont polyvalentes, performantes et sécurisées, offrant une alternative efficace aux chevilles chimiques dans les matériaux creux. Leur collerette large en polyéthylène aide à répartir la charge, et elles sont disponibles en plusieurs versions, avec ou sans vis préassemblée, crochet ou œillet.
L’utilisation recommandée inclut le perçage avec un foret adapté, le nettoyage du trou par brossage ou soufflage, l’insertion de la cheville à fleur du support, puis le serrage avec une clé au couple indiqué pour assurer une fixation optimale.
- matériaux : douille en acier Q195, zingage blanc ≥ 3 μm ; cône en acier Q195, zingage noir ≥ 3 μm ; collerette en polyéthylène bleu ; vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm ; rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
- système d’expansion en deux parties assurant une excellente tenue dans tous types de matériaux pleins ou creux
- diamètre cheville : M8
- longueur cheville : 56 mm
- diamètre perçage recommandé : 14 mm
- profondeur de perçage : 66 mm
- couple de serrage recommandé : 7,5 Nm
- charge admissible en traction dans béton C20/25 : 350 daN
- charge admissible en traction dans brique creuse enduite : 120 daN
- charge admissible en cisaillement dans béton C20/25 : 390 daN
- charge admissible en cisaillement dans brique creuse : 175 daN
- référence fournisseur : EX-92011108C
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les particularités techniques des chevilles multi-matériaux charges lourdes SCELL-IT M8x56mm ?
Ces chevilles métalliques universelles disposent d’un système d’expansion en deux parties assurant une excellente tenue dans les matériaux pleins et creux. Elles sont composées d’une douille et d’un cône en acier Q195 avec zingage, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 et d’une rondelle, garantissant robustesse et résistance à la corrosion.
Comment se déroule la mise en œuvre de ces chevilles ?
La pose s’effectue en trois étapes : percer et nettoyer soigneusement le trou, insérer la cheville sans vis à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support, puis positionner la pièce à fixer et serrer la vis au couple recommandé de 7,5 Nm pour le modèle M8.
Quels matériaux support sont compatibles avec ces chevilles ?
Ces chevilles conviennent aussi bien aux matériaux pleins (béton C20/25, brique pleine, parpaing plein) qu’aux matériaux creux (brique creuse, parpaing creux). Leur système d’expansion s’adapte pour garantir une fixation sûre dans tous ces supports.
Quelles sont les performances en termes de charges admissibles ?
La cheville M8x56mm supporte des charges en traction jusqu’à 350 daN dans le béton C20/25 et 240 daN dans la brique pleine, ainsi qu’une résistance au cisaillement de 390 daN dans le béton C20/25, assurant une fixation fiable pour des charges lourdes.
Pour quels types d’applications ces chevilles sont-elles particulièrement adaptées ?
Ces chevilles sont recommandées pour la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements lourds comme chaudières et stores, supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, mains courantes, ainsi que pour des éléments de charpente comme sabots et chevrons.
