20 goujons d'ancrage ate option1 - acier zingué - M16x125mm - SCELL-IT - BZPLUS16125
Référence : S344BZPLUS16125
Découvrez 20 goujons d'ancrage ate option1 - acier zingué - M16x125mm - SCELL-IT - BZPLUS16125 disponible à l'achat
- Performant, adapté aux mises en œuvre exigeantes.
- Pose simple et rapide grâce à un design traversant.
- Filetage long protégé pour une utilisation pratique.
- Écrou et rondelle déjà prémontés pour plus de simplicité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

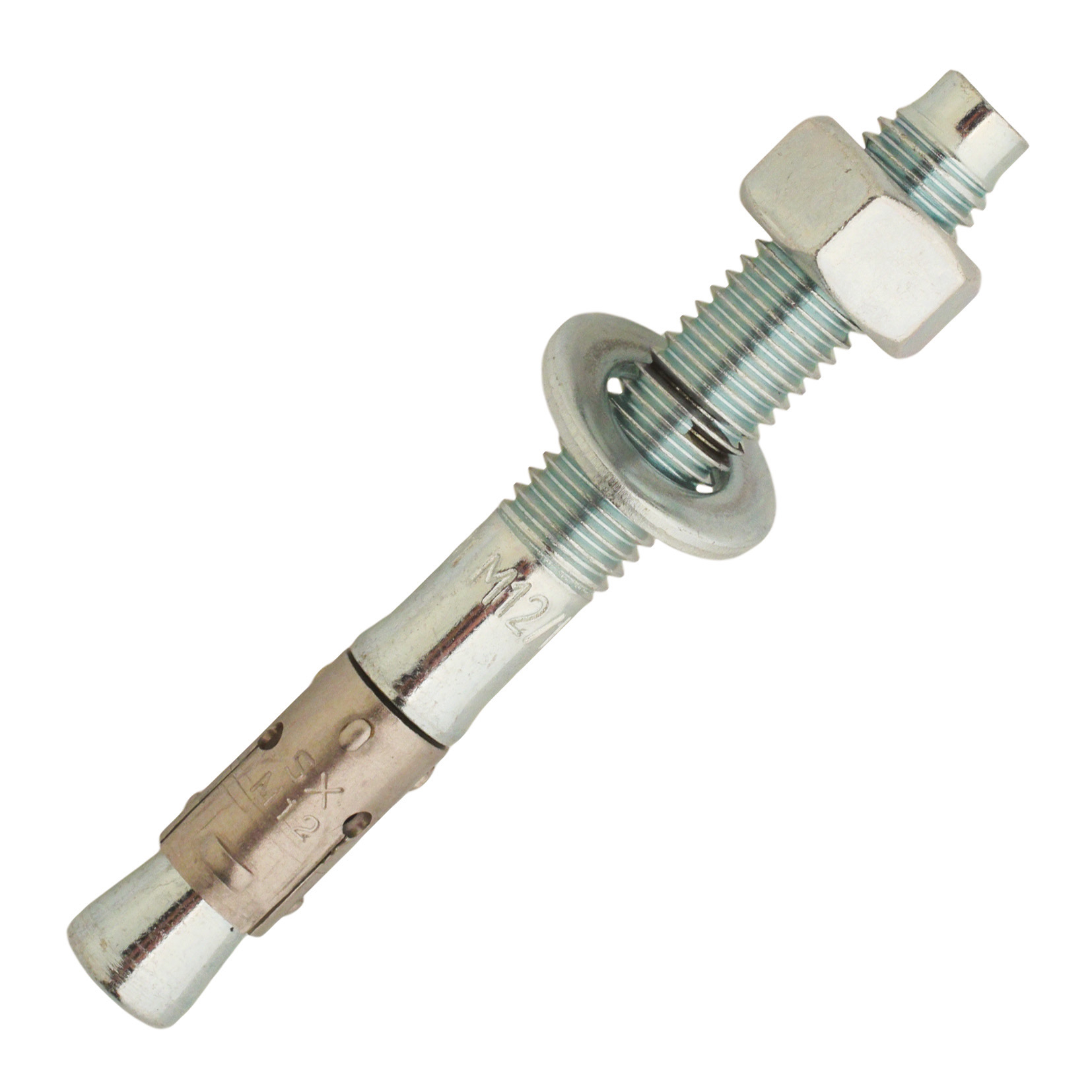

Le lot comprend 20 goujons d'ancrage ATE option 1 en acier électro-zingué, de dimensions M16 x 125 mm, référence SCELL-IT BZPLUS16125.
Ces goujons sont conçus pour des mises en œuvre exigeantes, offrant une fixation performante et sécurisée.
Ils disposent d’un design traversant qui permet une pose simple et rapide au travers de l'objet à fixer.
Le filetage long est protégé par son extrémité, ce qui facilite l’utilisation.
L’écrou et la rondelle sont prémontés, simplifiant ainsi la mise en place sur chantier.
Le goujon est fabriqué en acier électro-zingué, avec une bague d’expansion en acier inox A4.
Une version entièrement en acier inoxydable A4 est également disponible pour des environnements spécifiques.
Le principe de fonctionnement repose sur l’application d’un couple de serrage de 130 N.m sur l’écrou :
le cône remonte dans la bague d’expansion, provoquant l’ouverture des segments qui se plaquent contre les parois du support.
Cette action assure une adhérence par frottement dans le matériau support, garantissant une fixation solide.
Ces goujons conviennent particulièrement pour la fixation dans du béton fissuré ou non fissuré.
Ils bénéficient d’une tenue au feu de 120 minutes (F120), ce qui les rend adaptés à des applications exigeantes en sécurité incendie.
Ils sont recommandés pour la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour des portes et portails industriels ou du supportage industriel.
Les dimensions spécifiques du modèle M16 x 125 mm sont :
- Profondeur d’ancrage effective (hef) de 80 mm
- Diamètre de perçage (dcut) de 16 mm
- Profondeur minimale de perçage (h1) de 100 mm
- Diamètre maximal du perçage dans la pièce à fixer (df) de 18 mm
- Ouverture de clef (Sw) de 24 mm
- Longueur totale de 125 mm
- Épaisseur maximale de la pièce à fixer (tfix) de 15 mm
- Longueur du filetage (Lf) de 75 mm
Les charges de service recommandées pour ce goujon en béton non fissuré atteignent jusqu’à 2 623 daN en traction et en cisaillement.
En béton fissuré, les charges restent élevées, assurant une fixation fiable et durable.
La mise en œuvre s’effectue en perçant un trou de diamètre adapté, en dépoussiérant soigneusement la cavité, puis en insérant le goujon au travers de la pièce à fixer.
Enfin, il faut appliquer le couple de serrage recommandé pour garantir la bonne tenue de l’ancrage.
Ce produit bénéficie d’une évaluation technique européenne (ETA 15/0528) qui valide ses performances et son usage conforme aux normes en vigueur.
Le conditionnement en lot de 20 goujons facilite la gestion des stocks et la planification des travaux.
Le stockage doit être réalisé dans des conditions sèches afin de préserver la qualité et les performances du produit.
En résumé, ce goujon d’ancrage ATE option 1 est une solution fiable, pratique et performante pour des fixations exigeantes en béton.
Il assure une pose rapide, une tenue mécanique élevée et une grande sécurité d’usage.
Matériaux et composition :
- Goujon, rondelle et écrou hexagonal en acier électro-zingué.
- Bague d'expansion en acier inox A4, garantissant une bonne résistance à la corrosion.
- Existe également en version acier inoxydable A4.
Fonctionnement :
Lors de l'application du couple de serrage recommandé (130 N.m pour le M16), le cône situé à l'extrémité du goujon remonte dans la bague d'expansion, provoquant l'ouverture des segments qui viennent se plaquer fermement contre les parois du support. Cette adhérence par frottement assure une fixation solide et fiable dans le matériau support, notamment dans le béton fissuré ou non fissuré.
Caractéristiques techniques détaillées (pour la référence M16x125 mm) :
- Diamètre du filetage : 16 mm
- Longueur totale : 125 mm
- Profondeur d'ancrage effective (hef) : 80 mm
- Ø de perçage : 16 mm
- Profondeur mini de perçage (h1) : 100 mm
- Ø maxi de perçage dans la pièce à fixer (df) : 18 mm
- Ouverture de clef (SW) : 24 mm
- Couple de serrage (Tinst) : 130 N.m
- Épaisseur maxi de la pièce à fixer : 40 mm
- Longueur du filetage (Lf) : 100 mm
Performances et charges admissibles (en daN) pour le M16 dans du béton C20/25 :
- Traction en béton non fissuré : jusqu'à 2623 daN
- Traction en béton fissuré : jusqu'à 1190 daN
- Cisaillement en béton non fissuré : jusqu'à 2623 daN
- Cisaillement en béton fissuré : jusqu'à 408 daN
Usages et applications :
- Fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles.
- Installation de portes et portails industriels.
- Supportage industriel.
- Convient aux environnements nécessitant une tenue au feu de 120 minutes (F120).
Mise en œuvre :
- Percer le trou selon les dimensions recommandées.
- Dépoussiérer soigneusement le trou.
- Monter le goujon au travers de l'objet à fixer.
- Appliquer le couple de serrage indiqué à l'aide d'une clé ou d'une boulonneuse.
Avantages produit :
- Pose rapide et simple à travers l'objet à fixer.
- Écrou et rondelle prémontés pour faciliter l'installation.
- Faibles distances au bord, entraxe et épaisseur minimale du support.
- Profondeur d'ancrage réduite.
- Résistance certifiée selon l'agrément technique européen ETA 15/0528.
- Disponible en acier inoxydable pour une meilleure résistance à la corrosion.
- Logiciel de calcul FB120 disponible pour le dimensionnement.
Cette fixation est adaptée aux applications industrielles et de construction nécessitant une solution robuste, certifiée et facile à mettre en œuvre.
- matière goujon, rondelle, écrou : acier électro-zingué
- bague d’expansion : acier inox a4
- diamètre : m16
- longueur totale : 125 mm
- longueur du filetage : 75 mm
- profondeur d’ancrage effective (hef) : 80 mm
- diamètre de perçage (dcut) : 16 mm
- profondeur minimale de perçage (h1) : 100 mm
- diamètre maximal de perçage dans la pièce à fixer (df) : 18 mm
- épaisseur maximale de la pièce à fixer (tfix) : 15 mm
- ouverture de clef (sw) : 24 mm
- couple de serrage (tinst) : 130 n.m
- charges de service en béton non fissuré : jusqu’à 2623 daN en traction et en cisaillement
- tenue au feu : 120 minutes (f120)
- marque : scell-it
- référence fournisseur : bzplus16125
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux composants le goujon d'ancrage ATE option 1 ?
Le goujon est en acier électro-zingué, avec une bague d’expansion en acier inox A4. L'écrou hexagonal et la rondelle sont également en acier électro-zingué. Une version entièrement en acier inoxydable A4 est disponible sous la référence A4-BZ2.
Comment fonctionne le système d’ancrage du goujon ATE option 1 ?
Lors de l’application du couple de serrage sur l’écrou, le cône remonte dans la bague d’expansion, ce qui provoque l’ouverture des segments qui se plaquent contre les parois du support. Cette action génère une adhérence par frottement dans le matériau support.
Quelles sont les conditions d’installation à respecter pour garantir la performance du goujon ?
Il faut respecter les distances minimales au bord (par exemple 85 mm pour M16), l’entraxe minimum (85 mm pour M16) et l’épaisseur minimale du support (160 mm pour M16). Le trou de perçage doit être soigneusement dépoussiéré avant pose et le couple de serrage prescrit doit être appliqué.
Pour quels types de supports et d’applications ce goujon est-il adapté ?
Il convient pour le béton fissuré et non fissuré. Les applications incluent la fixation de profils métalliques (garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles), portes et portails industriels, ainsi que le supportage industriel.
Quelles performances de charge et certifications ce goujon présente-t-il ?
Les charges de service sont calculées selon l’agrément technique européen ETA 15/0528 avec application des coefficients de sécurité ETAG001. Le goujon affiche une résistance élevée en traction et cisaillement et une tenue au feu certifiée F120 (2 heures).
