20 goujons d'ancrage ate option1 - acier zingué - M16x150mm - SCELL-IT - BZPLUS16150
Référence : S344BZPLUS16150
Découvrez 20 goujons d'ancrage ate option1 - acier zingué - M16x150mm - SCELL-IT - BZPLUS16150 disponible à l'achat
- Performant pour les applications les plus exigeantes
- Pose simple et rapide grâce à sa conception traversante
- Filetage long protégé pour une utilisation pratique
- Écrou et rondelle prémontés inclus
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

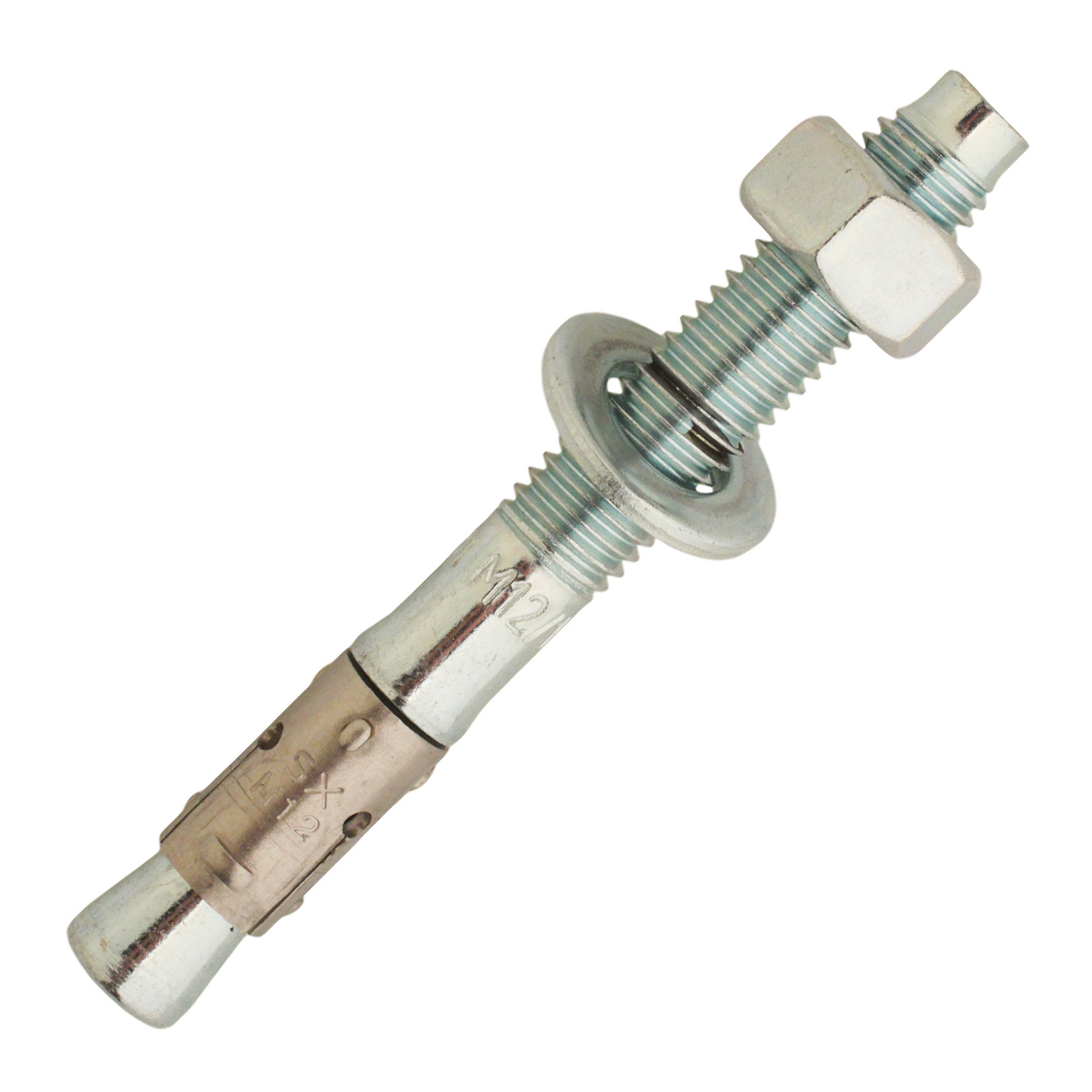

Le goujon d'ancrage ATE Option 1 en acier électro-zingué M16x150 mm est une fixation traversante performante, conçue pour les applications les plus exigeantes en béton, y compris le béton fissuré.
Ce goujon permet une pose simple et rapide grâce à son principe d'ancrage par expansion.
Lors de l'application du couple de serrage de 130 N.m sur l'écrou hexagonal prémonté, le cône remonte dans la bague d'expansion en acier inoxydable A4, provoquant l'ouverture des segments qui se plaquent contre les parois du support.
Cette adhérence par frottement assure une fixation solide.
Le filetage long de 130 mm est protégé par une extrémité spécifique pour une utilisation pratique.
La rondelle et l'écrou sont prémontés pour faciliter l'installation.
Le goujon est constitué d'acier électro-zingué pour le goujon, la rondelle et l'écrou, avec une bague d'expansion en acier inox A4.
Une version entièrement en acier inoxydable A4 est également disponible (référence A4-BZ2).
Les caractéristiques techniques spécifiques à la version M16x150 mm sont :
- Longueur totale de 150 mm
- Profondeur d'ancrage effective (hef) de 80 mm
- Diamètre de perçage de 16 mm
- Profondeur minimale de perçage de 100 mm
- Diamètre maximal de perçage dans la pièce à fixer de 18 mm
- Taille de clé recommandée de 24 mm
- Épaisseur maximale de la pièce à fixer de 40 mm
Ce goujon est adapté à la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi qu'aux portes et portails industriels et au supportage industriel.
Les charges de service recommandées, calculées selon l'agrément technique européen ETA 15/0528 avec coefficients de sécurité, sont les suivantes en béton C20/25 :
- En traction dans béton non fissuré : jusqu'à 2623 daN
- En cisaillement dans béton non fissuré : jusqu'à 1190 daN
- En traction dans béton fissuré : jusqu'à 408 daN
- En cisaillement dans béton fissuré : jusqu'à 408 daN
Le goujon bénéficie d'une tenue au feu de 2 heures (F120).
Pour la mise en œuvre, il convient de percer un trou de 16 mm de diamètre et d'au moins 100 mm de profondeur, de dépoussiérer le trou, puis de monter le goujon au travers de la pièce à fixer.
L'application du couple de serrage prescrit de 130 N.m entraîne l'expansion et la fixation du goujon.
Les distances minimales au bord, entre axes et l'épaisseur minimale du support sont faibles, ce qui permet une installation flexible même dans des espaces restreints.
Le produit est livré conditionné en lot de 20 goujons d'ancrage, prêt à être stocké dans des conditions standards.
En résumé, le goujon d'ancrage ATE Option 1 acier zingué M16x150 mm est une solution robuste, pratique et certifiée pour des fixations traversantes performantes dans le béton, parfaitement adaptée aux environnements industriels et aux applications structurelles exigeantes.
Ce goujon permet une pose aisée au travers de l'objet à fixer grâce à son filetage long protégé par une extrémité spécifique. L'écrou et la rondelle sont prémontés pour faciliter l'installation. La fixation est particulièrement adaptée aux profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi qu'aux portes et portails industriels et au supportage industriel.
Le principe de fonctionnement repose sur l'application d'un couple de serrage (130 N.m pour le M16) sur l'écrou, qui entraîne la montée du cône dans la bague d'expansion. Cette action provoque l'ouverture des segments de la bague, lesquels se plaquent contre les parois du trou, générant une adhérence par frottement dans le matériau support, généralement du béton C20/25, fissuré ou non fissuré.
Les caractéristiques techniques détaillées pour le modèle M16x150 mm sont les suivantes :
- Profondeur d'ancrage effective (hef) : 80 mm
- Diamètre de perçage (dcut) : 16 mm
- Profondeur minimale de perçage (h1) : 100 mm
- Diamètre maximal de perçage dans la pièce à fixer (df) : 18 mm
- Ouverture de clef (Sw) : 24 mm
- Couple de serrage (Tinst) : 130 N.m
- Épaisseur maximale de la pièce à fixer (tfix) : 40 mm
- Longueur totale (L) : 150 mm
- Longueur du filetage (Lf) : 130 mm
Les charges de service recommandées en béton C20/25 sont élevées, avec une résistance en traction allant jusqu'à 2 623 daN et en cisaillement jusqu'à 1 190 daN, garantissant une fixation solide et durable.
La pose doit respecter les distances minimales au bord et entre ancrages (65 mm et 85 mm respectivement pour M16), ainsi que l'épaisseur minimale du support (160 mm). Un logiciel de calcul FB120 est disponible pour optimiser les choix d'ancrage.
Ce goujon est conforme à l'agrément technique européen ETA 15/0528, assurant la qualité et la sécurité de la fixation dans les applications industrielles et de construction.
- matière goujon, rondelle, écrou : acier électro-zingué
- bague d’expansion : acier inox a4
- longueur totale : 150 mm
- profondeur d’ancrage effective (hef) : 80 mm
- diamètre de perçage : 16 mm
- profondeur minimale de perçage : 100 mm
- diamètre maximal de perçage dans la pièce à fixer : 18 mm
- taille de clé recommandée : 24 mm
- épaisseur maximale de la pièce à fixer : 40 mm
- couple de serrage : 130 N.m
- filetage long de 130 mm
- tenue au feu : 2 heures (F120)
- référence fournisseur : BZPLUS16150
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux composants ce goujon d'ancrage ?
Le goujon d'ancrage ATE option 1 est fabriqué en acier électro-zingué pour le goujon, la rondelle et l'écrou hexagonal, avec une bague d'expansion en acier inox A4. Une version en acier inoxydable A4 est également disponible.
Comment se déroule la mise en œuvre du goujon d'ancrage ATE option 1 ?
La pose s'effectue en perçant un trou, en le dépoussiérant, puis en insérant le goujon à travers la pièce à fixer. L'application du couple de serrage sur l'écrou provoque la remontée du cône dans la bague d'expansion, ouvrant les segments qui se plaquent contre les parois du béton pour assurer l'adhérence par frottement.
Quelles sont les conditions minimales à respecter pour garantir la tenue du goujon ?
Il faut respecter une distance minimale au bord de 85 mm, un entraxe minimum de 85 mm et une épaisseur minimale du support de 160 mm pour le diamètre M16. La profondeur minimale de perçage est de 100 mm et le couple de serrage recommandé est de 130 N.m.
Quelles performances de charge offre ce goujon dans le béton fissuré et non fissuré ?
Le goujon supporte une résistance en traction jusqu’à 2623 daN et en cisaillement jusqu’à 1190 daN dans le béton non fissuré. Il est également certifié pour une utilisation dans le béton fissuré avec des valeurs similaires, garantissant une tenue fiable.
Quelle certification atteste de la conformité et de la sécurité de ce goujon d'ancrage ?
Ce produit est conforme à l’agrément technique européen ETA 15/0528 option 1. Les calculs de charges sont basés sur les coefficients partiels de sécurité ETAG001, et il bénéficie d’une certification de tenue au feu F120 (2 heures).
Comment ce goujon répond-il aux contraintes d’une pose rapide et pratique sur chantier ?
Le goujon est conçu pour une pose traversante simple et rapide grâce à son filetage long protégé et ses écrou et rondelle prémontés, ce qui réduit le temps d’installation tout en assurant une fixation fiable.
