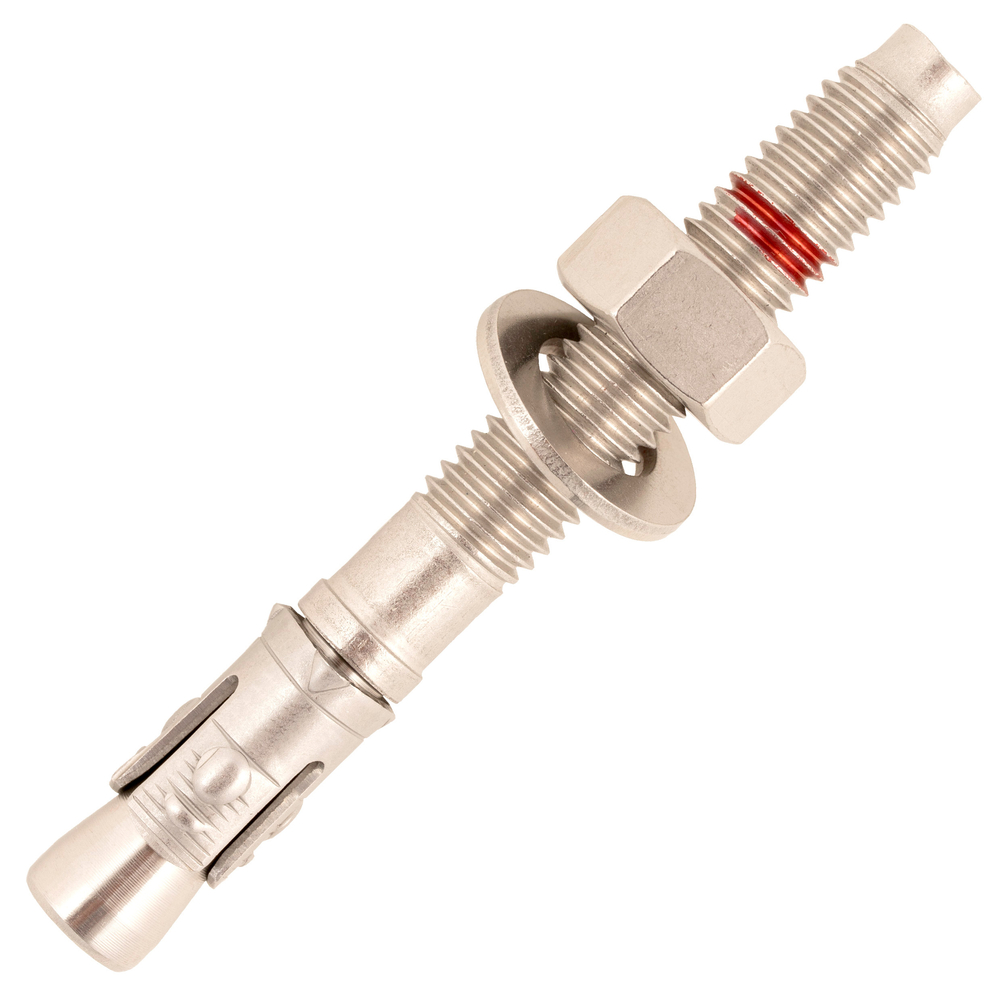

20 goujons d'ancrage inox a4 - M16x125mm - SCELL-IT - A4-BZ2-16X125
Référence : S344A4BZ216X125
Découvrez 20 goujons d'ancrage inox a4 - M16x125mm - SCELL-IT - A4-BZ2-16X125 disponible à l'achat
- Acier haute résistance pour des performances importantes
- Utilisation en extérieur et intérieur, très polyvalent
- Pose simple et rapide à travers l'objet à fixer
- Écrou et rondelle déjà prémontés pour faciliter la pose
- Grande résistance à la corrosion pour une durabilité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Ce lot de 20 goujons d'ancrage en inox A4 de la marque SCELL-IT, référence A4-BZ2-16X125, est conçu pour des fixations solides et durables en béton non fissuré.
Fabriqué en acier inoxydable A4 (316L), il offre une très grande résistance à la corrosion, ce qui le rend adapté à une utilisation en intérieur comme en extérieur.
Sa conception garantit des performances mécaniques élevées grâce à la robustesse de son matériau.
Chaque goujon est prémonté avec un écrou et une rondelle, facilitant ainsi une pose simple et rapide directement à travers l'objet à fixer.
Il nécessite une faible distance au bord, un faible entraxe ainsi qu'une épaisseur minimale du support, optimisant son usage sur divers types de supports.
Le principe de fonctionnement repose sur un système d'expansion : lors du serrage avec une clé ou une boulonneuse, le cône du goujon remonte dans la bague d'expansion, provoquant l'ouverture des segments qui viennent se plaquer contre les parois du trou percé.
Cette adhérence par frottement assure une fixation très efficace dans le matériau support, notamment le béton non fissuré.
Les caractéristiques techniques du goujon M16 x 125 mm sont les suivantes :
- Longueur totale de 125 mm avec une longueur de filetage de 68 mm
- Profondeur d’ancrage recommandée de 85 mm
- Diamètre de perçage de 16 mm avec une profondeur minimale de perçage de 115 mm
- Ouverture de clef de 24 mm pour le serrage
- Couple de serrage recommandé de 110 N.m
- Épaisseur maximale de la pièce à fixer de 14 mm
Les charges de service admissibles en béton C20/25 non fissuré sont élevées, avec une résistance à la traction de 1714 daN et une résistance au cisaillement de 3143 daN, garantissant une fixation robuste et fiable.
Ce goujon d'ancrage est particulièrement adapté à la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi qu'à la fixation de portes et portails industriels ou pour le supportage industriel.
Pour la mise en œuvre, il est nécessaire de percer un trou selon les dimensions recommandées, de dépoussiérer ce trou, puis de monter la cheville à travers la pièce à fixer avant d’appliquer le couple de serrage adéquat.
Ce produit bénéficie de l’évaluation technique européenne ETA option 7 (ETA - 21/0960), garantissant sa conformité aux normes en vigueur pour les applications en béton non fissuré.
En résumé, ce goujon d'ancrage inox A4 M16x125 mm SCELL-IT allie performance mécanique, facilité de pose et grande durabilité grâce à sa résistance à la corrosion, ce qui en fait une solution polyvalente et fiable pour de nombreuses applications industrielles et de construction.
Ce goujon est polyvalent, utilisable aussi bien en extérieur qu'en intérieur. Il permet une pose simple et rapide à travers l'objet à fixer, avec un écrou et une rondelle prémontés. Il nécessite une faible distance au bord, un faible entraxe et une épaisseur minimum du support réduite, ce qui facilite son installation dans des espaces contraints.
Son principe de fonctionnement repose sur l'application d'un couple de serrage (Tinst = 110 N.m pour le M16) sur l'écrou, ce qui fait remonter un cône dans la bague d'expansion. Cette action provoque l'ouverture des segments qui viennent se plaquer contre les parois du matériau support, assurant ainsi une adhérence par frottement.
Applications typiques :
- Fixations de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles.
- Portes et portails industriels.
- Supportage industriel.
Caractéristiques techniques dimensionnelles pour la référence M16x125mm :
- Diamètre du filetage (Ø) : 16 mm
- Longueur totale (L) : 125 mm
- Longueur de filetage (Lf) : 68 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 14 mm
- Profondeur d’ancrage (hef) : 85 mm
- Diamètre de perçage (dcut) : 16 mm
- Profondeur mini de perçage (h1) : 115 mm
- Ouverture de clef (SW) : 24 mm
- Couple de serrage recommandé (Tinst) : 110 N.m
Performances mécaniques dans du béton C20/25 non fissuré :
- Résistance en traction : 1714 daN
- Résistance en cisaillement : 3143 daN
Conseils de mise en œuvre :
- Percer le trou selon les dimensions spécifiées.
- Dépoussiérer soigneusement le trou.
- Monter la cheville à travers la pièce à fixer.
- Appliquer le couple de serrage recommandé à l’aide d’une clé ou d’une boulonneuse.
Le goujon d'ancrage inox A4 SCELL-IT est certifié et conforme aux normes européennes, garantissant fiabilité et sécurité pour les installations industrielles et métalliques exigeantes.
- matière : acier inoxydable A4 (316L)
- longueur totale : 125 mm
- longueur de filetage : 68 mm
- profondeur d’ancrage recommandée : 85 mm
- diamètre de perçage : 16 mm
- profondeur minimale de perçage : 115 mm
- ouverture de clef : 24 mm
- couple de serrage recommandé : 110 N.m
- épaisseur maximale de la pièce à fixer : 14 mm
- résistance à la traction en béton C20/25 non fissuré : 1714 daN
- résistance au cisaillement en béton C20/25 non fissuré : 3143 daN
- référence fournisseur : A4-BZ2-16X125
- évaluation technique européenne : ETA option 7 (ETA - 21/0960)
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec ce goujon d'ancrage inox A4 ?
Ce goujon est conçu pour une utilisation sur béton non fissuré, avec une excellente résistance à la corrosion grâce à son acier inoxydable A4 (316L). Il permet la fixation à travers des matériaux métalliques et du bois, notamment pour des profils métalliques, poutres en bois, et sous-structures de façades.
Quelles sont les conditions à respecter pour garantir la performance et la sécurité de l'ancrage ?
Il est impératif de respecter les distances minimales au bord (95 mm pour M16), l'entraxe minimal (95 mm pour M16) et l'épaisseur minimale du support (100 mm pour M16). Le goujon doit être installé selon les instructions de pose, notamment le perçage à 16 mm de diamètre et la profondeur minimale de 115 mm, pour assurer la conformité à l’évaluation technique européenne ETA option 7 (ETA - 21/0960).
Comment se déroule la mise en œuvre de ce goujon d'ancrage ?
La pose consiste à percer un trou dans le béton, dépoussiérer soigneusement, insérer le goujon à travers la pièce à fixer, puis appliquer un couple de serrage de 110 N.m sur l’écrou prémonté. Ce serrage provoque l’expansion des segments du goujon qui se plaquent contre les parois du béton, assurant une adhérence mécanique fiable par frottement.
Quelles sont les performances mécaniques de ce goujon pour la fixation ?
Pour le modèle M16x125 mm, la résistance à la traction est de 1714 daN et la résistance au cisaillement de 3143 daN, calculées pour du béton C20/25 non fissuré conformément aux coefficients de sécurité ETAG001. Ces valeurs garantissent une fixation solide dans les conditions d’utilisation spécifiées.
Quels sont les avantages liés à la conception de ce goujon d'ancrage ?
Le goujon offre une pose rapide et simple grâce à l’écrou et la rondelle prémontés. Ses faibles distances minimales au bord et entre axes permettent une grande flexibilité d’installation. La haute résistance mécanique et la durabilité en milieu corrosif sont assurées par l’acier inoxydable A4 (316L).
