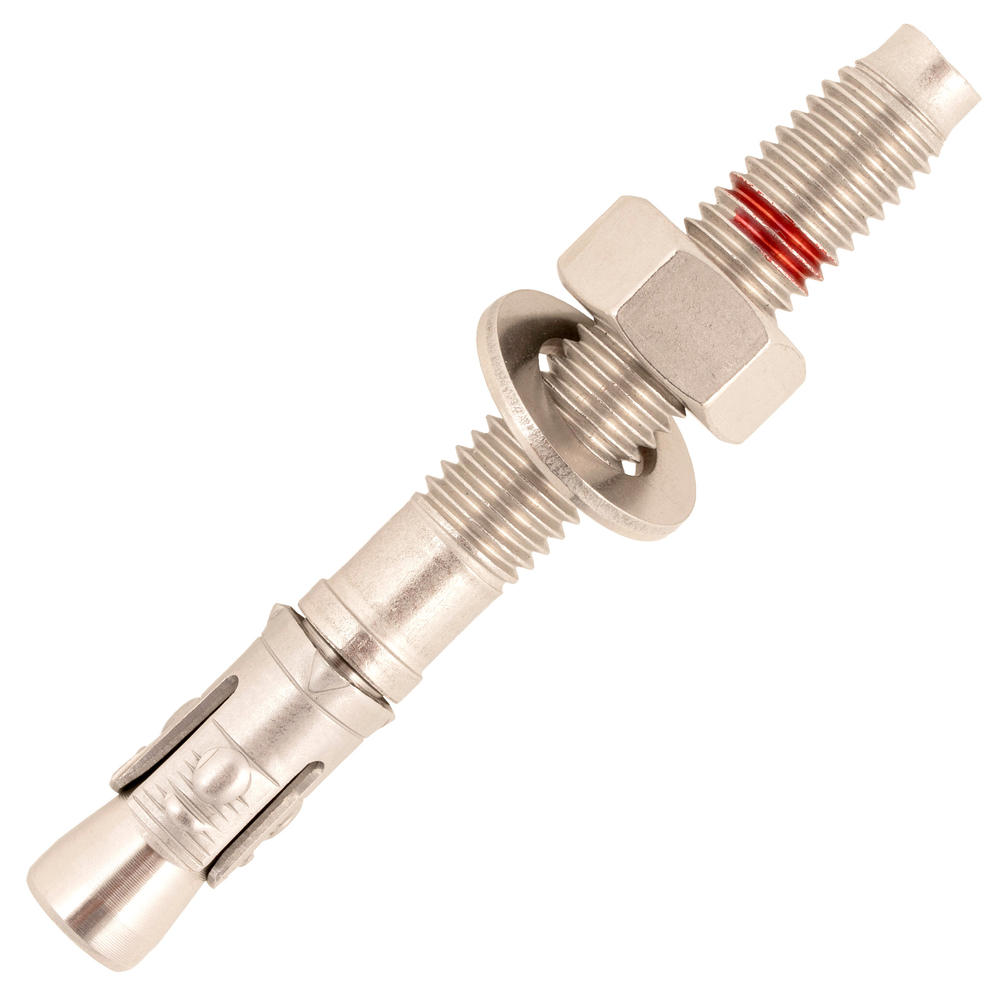

20 goujons d'ancrage inox a4 - M16x145mm - SCELL-IT - A4-BZ2-16X145
Référence : S344A4BZ216X145
Découvrez 20 goujons d'ancrage inox a4 - M16x145mm - SCELL-IT - A4-BZ2-16X145 disponible à l'achat
- Acier haute résistance pour des performances supérieures.
- Utilisation polyvalente en extérieur et intérieur.
- Pose simple et rapide à travers l'objet à fixer.
- Écrou et rondelle prémontés pour un gain de temps.
- Excellente résistance à la corrosion pour durabilité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Ce lot comprend 20 goujons d'ancrage en acier inoxydable A4 (316L) de haute qualité, modèle M16x145mm SCELL-IT - A4-BZ2-16X145.
Ces goujons sont conçus pour une utilisation en béton non fissuré, conformément à la certification European Technical Assessment (ETA) option 7.
Ils garantissent une excellente résistance à la corrosion, ce qui les rend adaptés aussi bien pour des applications en intérieur qu’en extérieur.
Leur mise en œuvre est simple et rapide : il suffit de percer un trou dans le béton avec un diamètre de 16 mm et une profondeur minimale de 115 mm, puis de dépoussiérer la cavité.
Le goujon est ensuite inséré à travers l’objet à fixer, avec un écrou et une rondelle prémontés pour faciliter la pose.
Lors du serrage à l’aide d’une clé ou d’une boulonneuse (couple de serrage recommandé de 110 N.m, ouverture de clef 24 mm), le cône remonte dans la bague d’expansion.
Cette action provoque l’ouverture des segments qui viennent se plaquer fermement contre les parois du support, assurant une adhérence par frottement fiable.
Les dimensions spécifiques du goujon sont une longueur totale de 145 mm, une longueur de filetage de 94 mm, et une épaisseur maximale de la pièce à fixer de 34 mm.
Le diamètre maximal de perçage dans la pièce à fixer est de 18 mm.
Les performances mécaniques sont élevées, avec une charge de traction maximale de 1714 daN et une charge en cisaillement de 3143 daN, garantissant une fixation solide et sécurisée.
Ce goujon est particulièrement recommandé pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles et chemins de câbles.
Il convient également pour la fixation de portes et portails industriels ainsi que pour le supportage industriel.
Les exigences minimales de pose sont faibles, avec des distances au bord, entraxes et épaisseurs minimales réduites, ce qui offre une grande flexibilité d’installation.
Pour assurer les meilleures performances, il est indispensable de respecter les consignes de pose et les exigences de l’évaluation technique européenne ETA.
En résumé, ce goujon d'ancrage inox A4 M16x145mm est une solution performante, polyvalente et durable, offrant une fixation robuste en béton non fissuré avec une mise en œuvre facilitée grâce à ses éléments prémontés et ses faibles contraintes d'installation.
Ses caractéristiques techniques principales comprennent :
- Diamètre de filetage M16
- Longueur totale de 145 mm
- Longueur de filetage de 94 mm
- Épaisseur maximale de la pièce à fixer : 34 mm
- Profondeur d’ancrage de 85 mm
- Diamètre de perçage de 16 mm
- Profondeur minimale de perçage de 115 mm
- Diamètre maximal de perçage dans la pièce à fixer de 18 mm
- Ouverture de clef de 24 mm
- Couple de serrage recommandé de 110 N.m
Le goujon est prémonté avec un écrou et une rondelle pour une pose simple et rapide à travers l'objet à fixer. La distance au bord, l'entraxe et l'épaisseur minimum du support sont faibles, ce qui facilite son installation même dans des espaces restreints.
Le principe de fonctionnement repose sur l'application d'un couple de serrage sur l'écrou qui entraîne la remontée du cône dans la bague d'expansion. Cela provoque l'ouverture des segments qui viennent se plaquer contre les parois du trou, assurant ainsi une adhérence par frottement dans le matériau support.
Les usages recommandés incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels ou supportage industriel.
Les charges de service maximales en traction et cisaillement pour ce modèle sont respectivement de 1714 daN et 3143 daN, garantissant une excellente performance mécanique dans le béton C20/25 non fissuré.
Enfin, la mise en œuvre doit respecter les exigences de l'évaluation technique européenne et les instructions de pose pour garantir la sécurité et la fiabilité de l'ancrage.
- matériau : acier inoxydable A4 (316L)
- longueur totale : 145 mm
- longueur de filetage : 94 mm
- épaisseur maximale de la pièce à fixer : 34 mm
- diamètre de perçage dans le béton : 16 mm
- profondeur minimale de perçage : 115 mm
- diamètre maximal de perçage dans la pièce à fixer : 18 mm
- couple de serrage recommandé : 110 N.m
- ouverture de clef : 24 mm
- charge de traction maximale : 1714 daN
- charge en cisaillement maximale : 3143 daN
- certification : European Technical Assessment (ETA) option 7 pour béton non fissuré
- pose simple et rapide avec écrou et rondelle prémontés
- distance au bord, entraxe et épaisseur minimum faibles
- excellente résistance à la corrosion
- applications : fixation de profils métalliques (garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles), portes et portails industriels, supportage industriel
- référence fournisseur : A4-BZ2-16X145
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales du goujon d'ancrage inox A4 M16x145mm SCELL-IT ?
Ce goujon d'ancrage en acier inoxydable A4 (316L) présente un diamètre de filetage de 16 mm, une longueur totale de 145 mm et une longueur de filetage de 94 mm. Il permet de fixer des pièces d'une épaisseur maximale de 34 mm, avec une profondeur d'ancrage de 85 mm et un diamètre de perçage de 16 mm. Le couple de serrage recommandé est de 110 N.m.
Comment se déroule la mise en œuvre de ce goujon d'ancrage ?
La pose consiste à percer un trou, dépoussiérer soigneusement, puis insérer le goujon à travers l'objet à fixer. En appliquant le couple de serrage prescrit sur l'écrou prémonté, le cône remonte dans la bague d'expansion, ouvrant les segments qui se plaquent contre les parois du béton, assurant ainsi une adhérence par frottement.
Quelles sont les conditions d’utilisation à respecter pour garantir la performance du goujon ?
Il est impératif d'utiliser ce goujon uniquement sur béton non fissuré, en respectant les profondeurs d'ancrage, les distances minimales au bord (95 mm pour M16), les entraxes minimaux (95 mm pour M16) et l'épaisseur minimale du support. Le trou doit être parfaitement nettoyé avant la pose et le couple de serrage appliqué conformément aux recommandations.
Quelles applications industrielles et métalliques ce goujon permet-il de réaliser ?
Il est adapté à la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles et chemins de câbles. Il convient aussi pour portes et portails industriels, supportage industriel, ancrage de poutres en bois et sous-structures de façades.
Quels sont les avantages spécifiques de ce goujon d'ancrage inox A4 ?
Ce goujon bénéficie d'une pose rapide grâce à l'écrou et la rondelle prémontés. Il présente une grande résistance à la corrosion, adaptée à une utilisation intérieure et extérieure. Il offre également des distances au bord, entraxes et épaisseurs minimales faibles, tout en étant conforme à l'évaluation technique européenne ETA option 7 pour béton non fissuré, garantissant fiabilité et sécurité.
