20 GOUJONS T-ETA1- 16-35/135 - ALSAFIX - PO69390

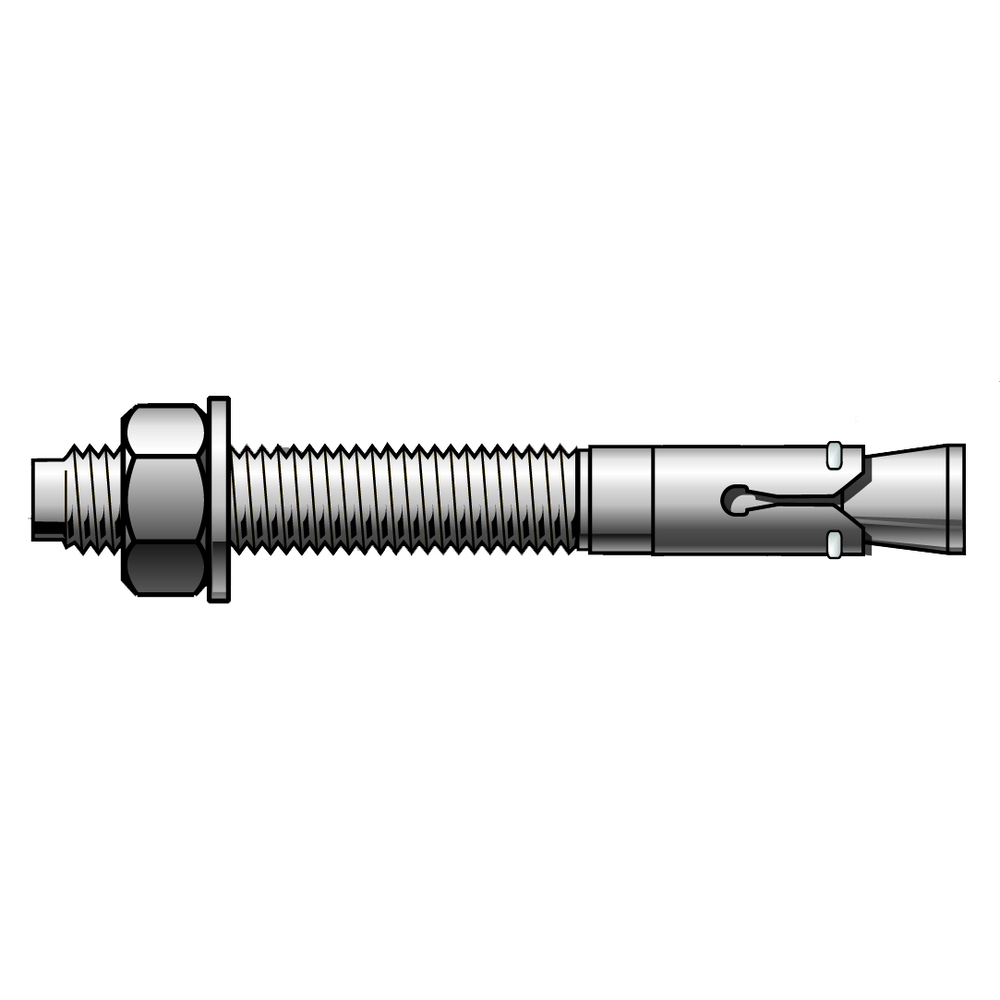

Découvrez le goujon T-ETA1 - 16-35/135 de la marque Alsafix, un goujon d’ancrage métallique à expansion conçu pour des fixations solides et durables dans le béton C20/25. Ce goujon est adapté aux charges lourdes et homologué pour une utilisation dans le béton fissuré (option 1) et non fissuré (option 7), conformément à l’ETA (European Technical Assessment) n° 09/0140 et à la norme ETAG 001 Partie 5.

Usages et applications :
- Construction lourde, secteur électrique, construction industrielle, hydraulique et ferblanterie.
- Convient pour des fixations nécessitant une grande résistance dans le béton.
- Homologué pour béton fissuré et non fissuré, garantissant une sécurité optimale.

Fonctionnement :
- Installation simple et rapide : perçage du trou, insertion du goujon, puis frappe pour expansion.
- Le cône d’expansion à angle spécial assure une pose rapide.
- Long filetage permettant la flexibilité pour différentes épaisseurs d’installation.
- Écrou et rondelle préassemblés pour faciliter la pose, avec rondelle normale pour métal et grande rondelle pour bois.
- Bague en acier trempé pour charges lourdes dans le béton fissuré.

Caractéristiques techniques détaillées (référence PO69390) :
- Type : Goujon T-ETA1
- Diamètre (d0) : 16 mm
- Longueur totale (L0) : 125 mm
- Profondeur d’ancrage (hef) : 80 mm
- Profondeur de perçage (h1) : 100 mm
- Diamètre de perçage (df) : 18 mm
- Couple d’installation (Tinst) : 120 Nm
- Charge recommandée en traction (Nrec) : 24,1 kN
- Charge recommandée en cisaillement (Vrec) : 20,6 kN
- Matériau : Acier inoxydable A4 (selon tableau des caractéristiques pour les modèles T-ETA1 inox A4)
- Filetage long pour adaptation à différentes épaisseurs de fixation

Performances et normes :
- Certifié CE avec déclaration de performance disponible sur www.alsafix.com
- Résistance au feu F120 (120 minutes)
- Conforme aux options 1 (béton fissuré) et 7 (béton non fissuré) de l’ETA
- Résistance élevée aux charges lourdes, adaptée aux environnements industriels et de construction lourde

Conditions d’utilisation et recommandations :
- Utiliser dans du béton C20/25 ou supérieur
- Respecter les profondeurs de perçage et couples d’installation recommandés
- Effectuer des calculs et essais adaptés à chaque cas d’application
- Stocker dans un endroit sec pour préserver la qualité du matériau inoxydable

Avantages produit :
- Haute résistance mécanique et durabilité grâce à l’acier inoxydable
- Installation rapide et sécurisée avec écrou et rondelle préassemblés
- Homologation pour béton fissuré et non fissuré, assurant une grande polyvalence
- Adapté à diverses applications lourdes dans le bâtiment, l’industrie et l’électricité

Conditionnement, stockage, conservation :
- Conditionné par lot de 20 goujons (exemple pour la référence PO69390)
- Stockage conseillé à l’abri de l’humidité et des agents corrosifs

Produits associés recommandés :
- Forets et outils de pose spécifiques Alsafix (références EY75A2LS2F, EY7880LZ, EY7549LS, 12IT250, 134IK11, 134IK24)

Informations complémentaires :
- Sous réserve de modifications techniques, Alsafix recommande de toujours réaliser des calculs et essais préalables adaptés à chaque utilisation spécifique.
- Les données fournies sont indicatives et visent à garantir la sécurité et la performance des fixations.

Cette fiche technique assure une compréhension complète du goujon T-ETA1 - 16-35/135, facilitant son intégration dans vos projets de chevillage nécessitant fiabilité et résistance.
