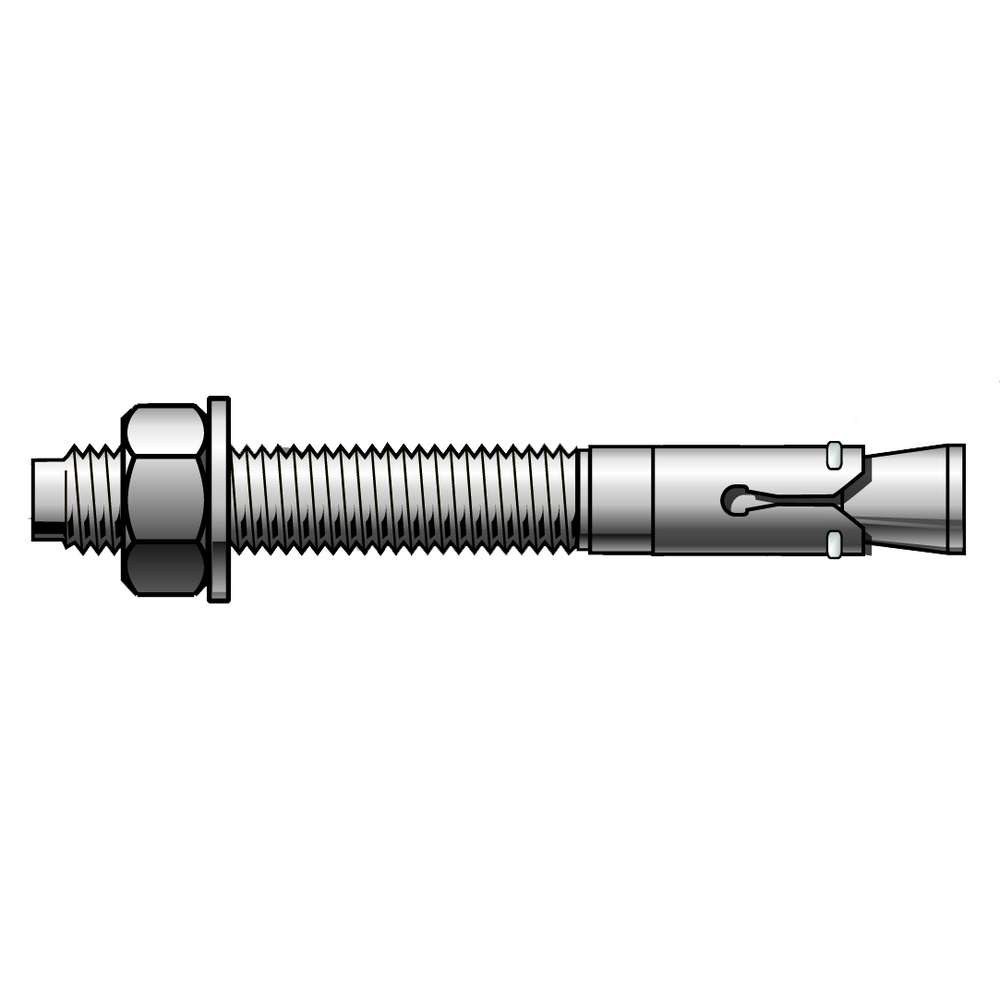

20 GOUJONS T-ETA1- 16-45/145 - ALSAFIX - PO69392
Référence : A060PO69392
Découvrez 20 GOUJONS T-ETA1- 16-45/145 - ALSAFIX - PO69392 disponible à l'achat
- Convient pour béton et maçonnerie
- Installation simple avec perçage préalable
- Haute résistance et tenue en charge
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les goujons T-ETA1 de la marque ASLAFIX, idéaux pour un chevillage solide et durable.
Les goujons T-ETA1 sont spécifiquement conçus pour être utilisés dans des matériaux tels que le béton et la maçonnerie. Pour une installation optimale, percez un trou au diamètre adéquat, insérez le goujon et serrez à l'aide d'une clé. Assurez-vous que le goujon est bien en place pour garantir une fixation parfaite.
Chaque goujon mesure 16 mm de diamètre et 45 à 145 mm de longueur, offrant ainsi une excellente capacité de charge. Fabriqués en métal, ces chevilles assurent une expansion fiable sous contrainte, garantissant la sécurité de vos installations. Leur conception permet une adaptation à différents types de surfaces, faisant des goujons T-ETA1 un choix polyvalent pour vos travaux de construction ou de rénovation.
Usages et applications :
- Chevillage dans béton fissuré (option 1) et non fissuré (option 7)
- Usage en construction civile lourde, industrielle, secteur électrique, hydraulique et ferblanterie
Fonctionnement :
- Installation par perçage préalable du support, insertion du goujon puis serrage avec clé
- Expansion du goujon assurant une fixation optimale et une haute tenue en charge
- Long filetage assurant flexibilité pour différentes épaisseurs d’installation
- Angle du cône spécialement adapté pour une pose rapide
- Écrou et rondelle préassemblés pour une pose rapide, avec rondelle normale pour métal et rondelle de grande taille pour bois
- Bague en acier trempé pour charges lourdes dans béton fissuré
Caractéristiques techniques (extrait pour le modèle PO69392 - T-ETA1- 16-150) :
- Diamètre (d0) : 16 mm
- Longueur totale (L0) : 150 mm
- Profondeur d’ancrage (hef) : 110 mm
- Diamètre de perçage (df) : 18 mm
- Couple d’installation (Tinst) : 120 Nm
- Charge recommandée en traction (Nrec) : 24,1 kN
- Charge recommandée en cisaillement (Vrec) : 20,6 kN
- Matériau : Métal inox A4 (acier inoxydable)
- Nombre de pièces : 20 unités
Dimensions et valeurs (extraits) :
- Diamètres disponibles : 8 mm à 20 mm
- Longueurs disponibles : 50 mm à 200 mm
- Charges recommandées variant selon diamètre et longueur, adaptées aux exigences des normes ETA (European Technical Assessment)
Normes et certifications :
- Certification CE avec ETA (European Technical Assessment)
- Conforme aux exigences ETAG 001 Partie 5 pour béton fissuré et non fissuré
- Résistance au feu classée F120
Conditions d’utilisation et recommandations :
- Utilisation exclusivement dans béton C20/25 fissuré ou non fissuré et maçonnerie pleine
- Respecter les profondeurs et diamètres de perçage indiqués pour garantir la performance
- Mise en œuvre avec calculs et essais adaptés à chaque cas, Alsafix décline toute responsabilité en cas d’usage sans vérification préalable
Avantages produit :
- Fixation rapide et sûre grâce à l’écrou et rondelle préassemblés
- Adaptabilité à différentes épaisseurs grâce au long filetage
- Haute résistance mécanique et tenue dans le temps même en conditions difficiles
- Compatibilité avec différents types de supports béton et maçonnerie
Conditionnement, stockage et conservation :
- Conditionné en sachets de 20 unités
- Stockage dans un endroit sec et à l’abri de l’humidité pour préserver les propriétés du métal inoxydable
Produits associés recommandés :
- Forets spécifiques et accessoires de pose (références EY75A2LS2F, EY7880LZ, EY7549LS, 12IT250, 134IK11, 134IK24)
Informations complémentaires :
- Document sujet à modifications, les données sont fournies à titre indicatif.
- Il est impératif de réaliser des calculs et essais propres à chaque cas d’application avant mise en œuvre.
Cette gamme de goujons T-ETA1 Alsafix offre une solution fiable et certifiée pour vos travaux de fixation dans le béton et la maçonnerie, alliant performance, sécurité et facilité d’installation.
- Type : Goujon T-ETA1
- Longueur : 16 à 45 mm
- Diamètre : 10 mm
- Matériau : Métallique
- Application : Chevillage
- Système : Expansion
- Nombre de pièces : 20 unités
- Compatibilité : Utilisation dans des supports tels que béton, maçonnerie et mur plein
- Installation : Simple et rapide, nécessite un perçage préalable
- Résistance : Haute tenue en charge dans diverses conditions environnementales
Questions produits
Quels types de supports sont compatibles avec les goujons T-ETA1 16-45/145 ALSAFIX ?
Ces goujons sont conçus pour une utilisation dans le béton C20/25 fissuré ou non fissuré ainsi que dans la maçonnerie pleine. Leur certification ETA option 1 et option 7 garantit leur performance dans ces matériaux.
Comment se déroule l'installation des goujons T-ETA1 ?
L'installation nécessite un perçage préalable du support au diamètre indiqué (18 mm pour ce modèle), puis l'insertion du goujon suivie d'un serrage à l'aide d'une clé avec un couple d'installation recommandé de 120 Nm. Cette méthode assure une expansion optimale et une fixation solide.
Quelles sont les caractéristiques techniques principales du modèle PO69392 ?
Le goujon mesure 16 mm de diamètre et 150 mm de longueur totale avec une profondeur d’ancrage de 110 mm. Il est fabriqué en acier inoxydable A4, dispose d'un long filetage pour s'adapter à différentes épaisseurs, et supporte une charge recommandée en traction de 24,1 kN et en cisaillement de 20,6 kN.
Quelles garanties de sécurité et normes sont associées à ce produit ?
Le produit est certifié CE avec un Avis Technique Européen (ETA 09/0140) conforme à la norme ETAG 001 Partie 5 pour béton fissuré et non fissuré. Il bénéficie également d'une résistance au feu classée F120, assurant une tenue en conditions difficiles.
Quels éléments facilitent la pose rapide et sûre des goujons T-ETA1 ?
Les goujons sont équipés d’un écrou et d’une rondelle préassemblés, avec une rondelle normale pour métal et une grande rondelle pour bois. L’angle du cône est spécialement adapté pour accélérer la pose, tandis que la bague en acier trempé assure la résistance aux charges lourdes dans le béton fissuré.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ce goujon est adapté aux travaux de construction lourde, ainsi qu'aux secteurs industriel, électrique, hydraulique et de ferblanterie, où une fixation fiable dans le béton et la maçonnerie est requise.
