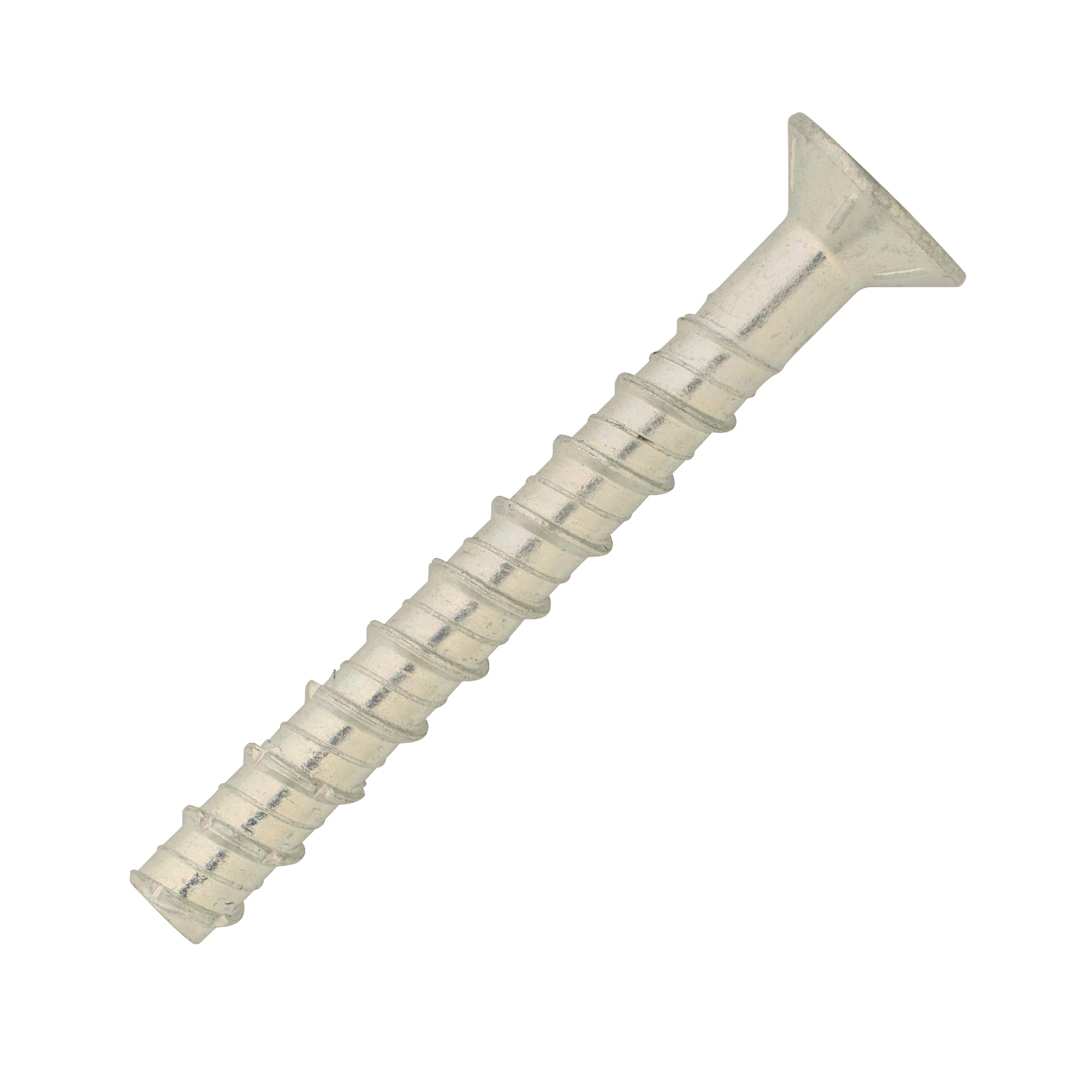

20 vis béton tête fraisée - acier zingué - Ø10x180mm - SCELL-IT - BTF10180
Référence : S344BTF10180
Découvrez 20 vis béton tête fraisée - acier zingué - Ø10x180mm - SCELL-IT - BTF10180 disponible à l'achat
- Vis béton en acier zingué pour une fixation efficace
- Adaptées au béton cellulaire et maçonneries pleines
- Design à tête fraisée pour une finition esthétique
- Excellente résistance et démontage facile
- Dimensions de Ø10x180mm pour des applications variées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Découvrez la solution de fixation efficace et esthétique avec ces vis béton en acier zingué.
Ces vis sont conçues pour une utilisation polyvalente, adaptées au béton cellulaire et aux maçonneries pleines.
Elles garantissent une mise en œuvre simple et rapide grâce à leur design à tête fraisée qui permet une finition soignée.
Leur acier zingué blanc bénéficie d’une protection anticorrosion par revêtement de zinc de plus de 5 μm, conforme à la norme ISO 4042 : 1999.
Ces vis offrent une excellente résistance mécanique, validée pour le béton fissuré et non fissuré, avec une capacité à supporter des contraintes sismiques de catégorie C1 pour les diamètres 8 et 10 mm, et C2 pour le diamètre 10 mm.
Elles disposent également d’une résistance au feu de 2 heures, adaptées aux applications exigeantes.
Les usages typiques incluent la fixation de garde-corps, équipements industriels, structures secondaires en bois ou métal comme les lisses et sabots, chemins de câbles, bandes perforées, ainsi que les supports de potelets pour les lots étanchéité.
La mise en œuvre se réalise en perçant un trou avec une perceuse à percussion à la profondeur recommandée (h1).
Il est essentiel d’éliminer les poussières avec une brosse métallique ou par soufflage à l’air comprimé, répété trois fois.
La vis est ensuite vissée à travers la pièce à fixer, de préférence avec une visseuse ou boulonneuse à chocs, en appliquant un couple de serrage suffisant (Tinst).
La vis béton BTF est conçue pour une seule utilisation, car les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche une réutilisation avec les mêmes performances.
Les dimensions de ces vis sont de 10 mm de diamètre pour 180 mm de longueur, avec une épaisseur maximale à fixer de 100 mm.
Elles possèdent une tête fraisée de 24 mm de diamètre et une épaisseur de tête de 8,5 mm.
Le couple de serrage recommandé est de 80 N.m avec une empreinte Torx TX50.
Les charges admissibles sont calculées selon les valeurs caractéristiques des ETA, avec des coefficients de sécurité conformes à la norme ETAG001.
Pour un ancrage standard dans du béton C20/25, la vis supporte des charges en traction jusqu’à 850 daN et en cisaillement jusqu’à 1543 daN en béton non fissuré.
Sous contrainte sismique catégorie C1, elle résiste à des charges en traction jusqu’à 214 daN et en cisaillement jusqu’à 910 daN.
Cette vis béton en acier zingué allie rapidité d’installation, démontage facile, fiabilité et esthétique, pour des applications variées dans le bâtiment et l’industrie.
Matériaux et caractéristiques techniques :
- Acier zingué blanc avec protection anticorrosion assurée par un revêtement de zinc supérieur à 5 μm, conforme à la norme ISO 4042 : 1999.
- Tête fraisée pour une finition soignée.
- Diamètre : 10 mm ; longueur : 180 mm.
- Profondeur de perçage recommandée (h1) : 100 mm.
- Couple de serrage optimal : 80 N.m avec empreinte Torx TX50.
- Épaisseur maximale à fixer : 20 mm.
- Ces vis bénéficient d’une European Technical Approval (ETA) Option 1, validée pour une utilisation dans le béton fissuré et non fissuré avec catégorie sismique C1 (Ø8 et 10) et C2 (Ø10).
- Résistance au feu de 2 heures.
Usages et applications :
- Fixation dans le béton cellulaire et les maçonneries pleines (hors ETA).
- Utilisation pour garde-corps, qu’ils soient définitifs ou provisoires.
- Fixation d’équipements industriels.
- Structures secondaires en bois ou métal (lisses, sabots...).
- Supports de chemins de câbles, bandes perforées.
- Support de potelets (lot étanchéité).
Performances mécaniques :
- Charges admissibles en traction jusqu’à 850 daN et en cisaillement jusqu’à 1543 daN dans du béton C20/25 non fissuré.
- Maintien des performances en conditions sismiques selon catégories C1 et C2.
Mise en œuvre :
- Percer un trou avec une perceuse à percussion à la profondeur recommandée.
- Nettoyer soigneusement le trou en éliminant les poussières avec une brosse métallique ou par soufflage à l’air comprimé, répéter cette opération trois fois.
- Visser la vis à travers la pièce à fixer, de préférence avec une visseuse/boulonneuse à chocs, en appliquant le couple de serrage suffisant.
- La vis béton BTF est à usage unique : les filets et la pointe carbure s’usent dès la première utilisation, garantissant ainsi les performances optimales.
Avantages :
- Installation rapide, simple et esthétique.
- Démontage facile, idéal pour des fixations temporaires.
- Compatibilité avec différents matériaux et haute résistance mécanique.
- Conforme aux normes européennes et aux exigences sismiques.
Ces vis béton tête fraisée SCELL-IT sont une solution fiable et performante pour vos projets de construction et rénovation nécessitant une fixation solide dans le béton et les maçonneries diverses.
- matière : acier zingué blanc
- protection anticorrosion : revêtement de zinc >5 μm selon norme ISO 4042 : 1999
- diamètre : 10 mm
- longueur : 180 mm
- épaisseur maximale à fixer : 100 mm
- diamètre tête fraisée : 24 mm
- épaisseur tête : 8,5 mm
- empreinte : Torx TX50
- couple de serrage recommandé : 80 N.m
- résistance : validée pour béton fissuré et non fissuré
- catégorie sismique : C1 pour diamètres 8 et 10 mm, C2 pour diamètre 10 mm
- résistance au feu : 2 heures
- charges admissibles en béton C20/25 (profondeur ancrage standard) : traction jusqu’à 850 daN, cisaillement jusqu’à 1543 daN en béton non fissuré
- charges sous contrainte sismique catégorie C1 : traction jusqu’à 214 daN, cisaillement jusqu’à 910 daN
- usage : fixation dans béton cellulaire et maçonneries pleines, fixation de garde-corps, équipements industriels, structures secondaires bois ou métal, chemins de câbles, bandes perforées, supports potelets
- référence fournisseur : BTF10180
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales des vis béton SCELL-IT BTF10180 ?
Ces vis sont en acier zingué avec un revêtement de zinc supérieur à 5 µm conforme à la norme ISO 4042 : 1999, assurant une protection anticorrosion. Elles sont conçues pour une fixation efficace dans le béton cellulaire et les maçonneries pleines, avec une tête fraisée pour une finition esthétique.
Quelle est la capacité de charge admissible de ces vis dans le béton ?
Les vis BTF10180 supportent des charges en traction jusqu’à 850 daN et en cisaillement jusqu’à 1543 daN dans du béton non fissuré. Elles sont certifiées ETA Option 1 pour béton fissuré et non fissuré, avec des catégories sismiques C1 et C2.
Comment se déroule la mise en œuvre de ces vis béton ?
Il faut percer un trou à la profondeur recommandée de 100 mm avec une perceuse à percussion, puis éliminer les poussières par brossage ou soufflage répété trois fois. La vis est ensuite vissée avec une visseuse ou boulonneuse à chocs en appliquant un couple de serrage de 80 N.m avec une empreinte Torx TX50.
Quelles sont les limites d’utilisation et les précautions à respecter ?
La vis ne peut être utilisée qu’une seule fois car les filets et la pointe en carbure s’usent lors de la première pose, ce qui empêche de retrouver les performances initiales en cas de réutilisation. Le support doit avoir une épaisseur minimale de 130 mm, un entraxe minimum de 60 mm et une distance aux bords de 60 mm.
Dans quels contextes professionnels ces vis sont-elles adaptées ?
Elles conviennent pour la fixation de garde-corps provisoires ou définitifs, d’équipements industriels, de structures secondaires en bois ou métal, de chemins de câbles, de bandes perforées, ainsi que pour le support de potelets dans le lot étanchéité.
