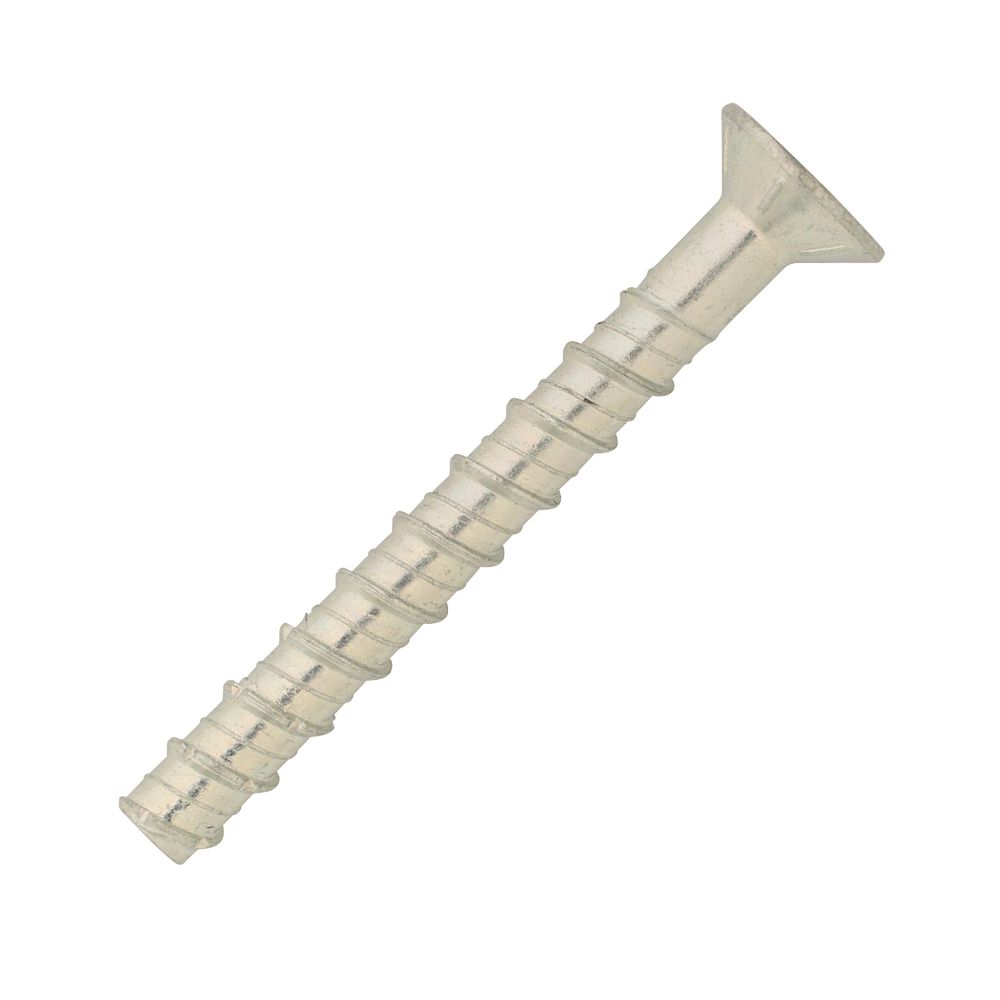

20 vis béton tête fraisée - acier zingué - Ø6x140mm - SCELL-IT - BTF06140
Référence : S344BTF06140
Découvrez 20 vis béton tête fraisée - acier zingué - Ø6x140mm - SCELL-IT - BTF06140 disponible à l'achat
- Fixation efficace et esthétique pour divers projets de construction.
- Conçues pour béton cellulaire et maçonneries pleines.
- Montage et démontage rapides pour plus de flexibilité.
- Fabriquées en acier zingué, elles garantissent robustesse.
- Finition soignée pour des assemblages durables et qualitatifs.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Découvrez la solution de fixation efficace et esthétique avec ces vis béton tête fraisée en acier zingué.
Ces vis sont conçues pour un usage polyvalent, adaptées à la mise en œuvre dans le béton cellulaire et les maçonneries pleines, offrant ainsi une grande flexibilité dans vos projets de construction.
Leur installation est rapide et simple, avec un montage facilité grâce à un perçage préalable à la profondeur recommandée et un vissage à l’aide d’une visseuse ou boulonneuse à chocs en appliquant un couple de serrage suffisant.
Le démontage est tout aussi rapide, ce qui permet des ajustements aisés durant la réalisation des travaux.
Fabriquées en acier zingué blanc avec une protection anticorrosion par revêtement de zinc d’une épaisseur supérieure à 5 µm selon la norme ISO 4042 : 1999, ces vis garantissent robustesse et durabilité.
Elles bénéficient d’une homologation technique européenne (ETA Option 1) et sont adaptées pour une utilisation dans le béton fissuré et non fissuré, avec une catégorie sismique C1 pour les diamètres 8 et 10 mm, et C2 pour le diamètre 10 mm.
Elles offrent également une résistance au feu de 2 heures.
Les dimensions techniques pour le modèle Ø6x140 mm sont les suivantes : longueur totale de 140 mm, épaisseur à fixer recommandée de 80 mm, diamètre de perçage de 6 mm, profondeur de perçage de 75 mm, profondeur d’ancrage effective de 60 mm, diamètre de tête de 16 mm, épaisseur de tête de 6 mm, avec un couple de serrage recommandé de 20 N.m et une empreinte Torx TX30.
Ces vis conviennent parfaitement pour la fixation de garde-corps, équipements industriels, structures secondaires en bois ou métal comme lisses ou sabots, chemins de câbles, bandes perforées, ainsi que le support de potelets dans les lots d’étanchéité.
Pour la mise en œuvre, il est recommandé d’éliminer les poussières du trou percé à l’aide d’une brosse métallique ou par soufflage à l’air comprimé, en répétant cette opération trois fois avant le vissage.
Il est important de noter que la vis béton BTF est conçue pour un usage unique : les filets et pointes carbures s’usent lors de la première utilisation, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Les charges admissibles sont calculées selon les valeurs caractéristiques des ETA avec application des coefficients de sécurité ETAG001, pour une profondeur d’ancrage standard dans du béton C20/25.
Pour le diamètre 6 mm, la résistance à la traction atteint jusqu’à 544 daN en béton non fissuré et 136 daN en béton fissuré.
La résistance au cisaillement peut aller jusqu’à 448 daN en béton non fissuré et fissuré.
Sous contrainte sismique, la vis est certifiée catégorie C1 ou C2 selon le diamètre et le type de béton.
Ces vis sont livrées conditionnées en lots de 20 unités, prêtes à être stockées dans des conditions normales, à l’abri de l’humidité pour préserver la qualité du revêtement zingué.
En résumé, les vis béton tête fraisée SCELL-IT Ø6x140 mm allient robustesse, facilité d’utilisation, adaptabilité à divers supports, et respect des normes de sécurité et sismiques, garantissant ainsi des assemblages durables et fiables dans vos travaux de construction.
Ces vis sont conçues pour un usage polyvalent, notamment pour la fixation de garde-corps (définitifs ou provisoires), d’équipements industriels, de structures secondaires en bois ou métal (lisses, sabots), de chemins de câbles, bandes perforées, et supports de potelets (lot étanchéité). Elles sont compatibles avec une mise en œuvre dans le béton fissuré et non fissuré, avec une catégorie sismique C1 pour les diamètres 8 et 10 mm, et C2 pour le diamètre 10 mm, ainsi qu’une résistance au feu de 2 heures.
La mise en œuvre nécessite un perçage préalable avec une perceuse à percussion à la profondeur recommandée (h1 = 80 mm pour ce modèle), suivi d’un nettoyage rigoureux du trou par brossage métallique ou soufflage à l’air comprimé, répété trois fois. La vis se fixe ensuite à travers la pièce à fixer à l’aide d’une visseuse ou boulonneuse à chocs, en appliquant un couple de serrage suffisant (Tinst = 20 N.m) avec une empreinte Torx TX30.
Les caractéristiques techniques précises incluent une épaisseur maximale à fixer de 40 mm, un diamètre de tête de 16 mm et une épaisseur de tête de 6 mm. La vis ne peut être utilisée qu’une seule fois, car les filets et pointes carbures s’usent lors de la première installation, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Les charges admissibles, calculées selon la norme ETA avec coefficients de sécurité, indiquent une résistance en traction de 544 daN en béton non fissuré et de 136 daN en béton fissuré pour le diamètre 6 mm, avec des performances adaptées aux contraintes sismiques et aux exigences de sécurité.
En résumé, ces vis béton SCELL-IT BTF06140 allient robustesse, facilité d’installation et adaptabilité, offrant une fixation fiable et durable pour de multiples applications dans le secteur du bâtiment et de l’industrie.
- matière : acier zingué blanc
- protection anticorrosion : revêtement de zinc > 5 µm selon norme ISO 4042 : 1999
- diamètre : 6 mm
- longueur totale : 140 mm
- épaisseur à fixer recommandée : 80 mm
- diamètre de perçage : 6 mm
- profondeur de perçage : 75 mm
- profondeur d’ancrage effective : 60 mm
- diamètre de tête : 16 mm
- épaisseur de tête : 6 mm
- couple de serrage recommandé : 20 N.m
- empreinte : Torx TX30
- homologation technique européenne : ETA Option 1
- adaptée pour béton fissuré et non fissuré
- catégorie sismique : C1 pour diamètre 8 mm, C2 pour diamètre 10 mm (applicable au produit)
- résistance au feu : 2 heures
- référence fournisseur : BTF06140
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales des vis béton tête fraisée SCELL-IT BTF06140 ?
Ces vis sont en acier zingué blanc avec un revêtement anticorrosion en zinc d’une épaisseur supérieure à 5 μm conforme à la norme ISO 4042 : 1999. Elles ont un diamètre de 6 mm, une longueur de 140 mm, et une épaisseur maximale à fixer de 80 mm. Leur tête fraisée mesure 16 mm de diamètre et 6 mm d’épaisseur, avec une empreinte Torx TX30.
Dans quels types de matériaux ces vis peuvent-elles être utilisées ?
Ces vis sont adaptées pour une mise en œuvre dans le béton cellulaire et les maçonneries pleines. Elles sont également approuvées pour une utilisation dans le béton fissuré et non fissuré, avec une catégorie sismique C1 selon l’European Technical Approval (ETA) Option 1.
Quelles sont les performances techniques et normes associées à ce produit ?
Les vis bénéficient d’une approbation ETA Option 1 pour le béton fissuré et non fissuré, catégorie sismique C1. Elles offrent une résistance au feu certifiée de 2 heures et des données de charges admissibles précises pour la traction et le cisaillement adaptées au béton C20/25. Leur couple de serrage recommandé est de 20 N.m.
Comment s’effectue la mise en œuvre de ces vis béton ?
Il faut percer un trou avec une perceuse à percussion à la profondeur recommandée (80 mm), puis éliminer les poussières à l’aide d’une brosse métallique ou par soufflage à l’air comprimé, en répétant l’opération trois fois. La vis se visse ensuite à travers la pièce à fixer avec une visseuse ou boulonneuse à chocs, en appliquant le couple de serrage recommandé. La vis est conçue pour un usage unique, car les filets et pointes carbures s’usent lors de la première mise en œuvre.
Pour quels usages professionnels ces vis sont-elles particulièrement adaptées ?
Ces vis conviennent à la fixation de garde-corps provisoires ou définitifs, d’équipements industriels, de structures secondaires en bois ou métal (lisses, sabots), de supports de chemins de câbles et de bandes perforées, ainsi que de potelets dans le cadre du lot étanchéité.
