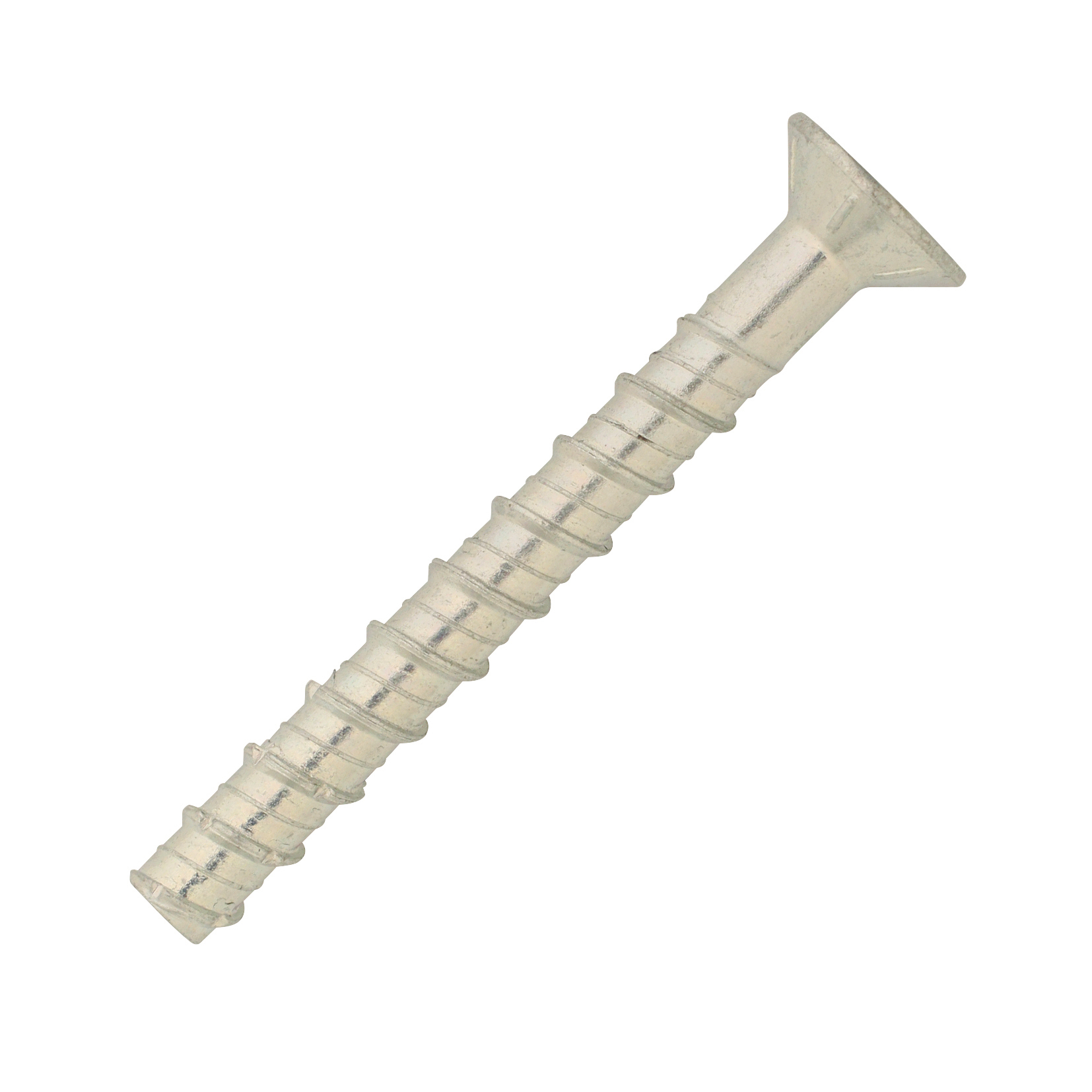

20 vis béton tête fraisée - acier zingué - Ø8x160mm - SCELL-IT - BTF08160
Référence : S344BTF08160
Découvrez 20 vis béton tête fraisée - acier zingué - Ø8x160mm - SCELL-IT - BTF08160 disponible à l'achat
- Solution rapide et esthétique pour vos projets de construction
- Conception efficace pour béton cellulaire et maçonneries pleines
- Vis en acier zingué alliant robustesse et performance
- Diamètre de 8 mm et longueur de 160 mm pour des fixations durables
- Assure un démontage rapide pour une utilisation pratique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Découvrez une solution de fixation rapide, simple et esthétique spécialement conçue pour vos projets de construction.
Ces vis béton à tête fraisée sont fabriquées en acier zingué blanc avec un revêtement anticorrosion de zinc d’une épaisseur supérieure à 5 μm, conforme à la norme ISO 4042 : 1999.
Elles offrent une robustesse et une performance élevées, adaptées aussi bien au béton fissuré qu’au béton non fissuré.
Elles disposent d’une catégorie sismique C1 pour les diamètres 8 et 10 mm, et C2 pour le diamètre 10 mm.
Ces vis conviennent également pour une mise en œuvre dans le béton cellulaire et les maçonneries pleines, bien que ces usages ne soient pas couverts par l’European Technical Approval (ETA).
Leur résistance au feu est certifiée pour une durée de 2 heures, garantissant une sécurité accrue dans vos installations.
Les applications typiques incluent la fixation de garde-corps, qu’ils soient définitifs ou provisoires, l’équipement industriel, les structures secondaires en bois ou métal telles que lisses et sabots.
Elles sont aussi adaptées à la pose de chemins de câbles, bandes perforées et au support de potelets dans les lots d’étanchéité.
La mise en œuvre est simple et efficace : il faut percer un trou avec une perceuse à percussion à la profondeur recommandée (h1), puis éliminer soigneusement les poussières à l’aide d’une brosse métallique ou par soufflage à l’air comprimé, répété trois fois.
Ensuite, la vis se visse à travers la pièce à fixer, de préférence avec une visseuse ou boulonneuse à chocs, en appliquant un couple de serrage suffisant (Tinst).
Il est important de noter que ces vis ne peuvent être utilisées qu’une seule fois, car les filets et pointes carbures s’usent dès la première mise en œuvre, ce qui compromet leurs performances en cas de réutilisation.
Les dimensions de la vis concernée ici sont un diamètre de 8 mm et une longueur de 160 mm, avec une épaisseur maximale de fixation recommandée de 30 mm.
Le perçage doit être réalisé avec un foret de 8 mm, la profondeur de perçage est de 90 mm et la profondeur d’ancrage effective est de 70 mm.
La tête de vis a un diamètre de 20 mm et une épaisseur de 7 mm.
Le couple de serrage recommandé est de 50 N.m, avec une empreinte Torx TX40.
Les charges admissibles sont calculées selon les valeurs caractéristiques des ETA, avec application des coefficients de sécurité ETAG001, pour un béton standard C20/25.
En traction, cette vis supporte jusqu’à 794 daN en béton non fissuré et 298 daN en béton fissuré.
En cisaillement, elle peut résister jusqu’à 957 daN en béton non fissuré et en béton fissuré.
Sous contrainte sismique catégorie C1, la vis offre une résistance en traction de 214 daN et en cisaillement de 910 daN.
Cette vis béton tête fraisée allie ainsi robustesse, polyvalence et facilité d’installation, tout en répondant aux exigences normatives et techniques des applications courantes dans le bâtiment et l’industrie.
Elle constitue une solution fiable pour des fixations durables dans le béton et les maçonneries, avec un démontage rapide lorsque nécessaire.
Leur diamètre de 8 mm et leur longueur de 160 mm assurent des fixations solides et durables. Elles conviennent particulièrement pour la fixation de garde-corps définitifs ou provisoires, équipements industriels, structures secondaires en bois ou métal (lisses, sabots), chemins de câbles, bandes perforées, ainsi que pour le support de potelets dans les lots d’étanchéité.
La mise en œuvre se fait par perçage avec une perceuse à percussion à la profondeur recommandée (h1 = 90 mm pour ce modèle), suivi d’un nettoyage rigoureux des poussières par brosse métallique ou soufflage à l’air comprimé répété trois fois. La vis est ensuite vissée à travers la pièce à fixer, de préférence avec une visseuse ou boulonneuse à chocs, en appliquant le couple de serrage recommandé (Tinst = 50 N.m) pour garantir une fixation optimale. La vis béton BTF est conçue pour une utilisation unique, les filets et pointes carbures s’usant lors de la première pose, ce qui empêche toute réutilisation avec des performances initiales.
Les caractéristiques dimensionnelles précises sont : diamètre 8 mm, longueur 160 mm, épaisseur de fixation maximale 30 mm, diamètre de perçage 8 mm, profondeur de perçage 90 mm, profondeur d’ancrage 70 mm, diamètre de tête 20 mm, épaisseur de tête 7 mm, couple de serrage 50 N.m, empreinte Torx TX40.
Les vis offrent des performances mécaniques élevées avec des charges admissibles en traction jusqu’à 794 daN et en cisaillement jusqu’à 957 daN dans du béton non fissuré. Elles sont également certifiées pour une utilisation sous contrainte sismique catégories C1 et C2.
Cette solution de fixation allie robustesse, rapidité de mise en œuvre, démontage rapide et conformité aux normes européennes, ce qui en fait un produit fiable et polyvalent pour les applications de construction et d’installation industrielle.
- matière : acier zingué blanc
- protection anticorrosion : revêtement de zinc > 5 μm selon norme ISO 4042 : 1999
- diamètre : 8 mm
- longueur : 160 mm
- épaisseur maximale de fixation recommandée : 30 mm
- diamètre de perçage : 8 mm
- profondeur de perçage : 90 mm
- profondeur d’ancrage effective : 70 mm
- diamètre de la tête de vis : 20 mm
- épaisseur de la tête de vis : 7 mm
- couple de serrage recommandé : 50 N.m
- empreinte : Torx TX40
- résistance au feu : 2 heures
- usage unique : la vis ne peut être utilisée qu’une seule fois
- catégorie sismique : C1 pour diamètre 8 mm
- charges admissibles en traction (béton non fissuré) : 794 daN
- charges admissibles en traction (béton fissuré) : 298 daN
- charges admissibles en cisaillement (béton non fissuré et fissuré) : 957 daN
- charges admissibles sous contrainte sismique catégorie C1 en traction : 214 daN
- charges admissibles sous contrainte sismique catégorie C1 en cisaillement : 910 daN
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux et protections sont utilisés pour ces vis béton tête fraisée ?
Ces vis sont fabriquées en acier zingué blanc avec un revêtement de zinc d’une épaisseur supérieure à 5 μm, conforme à la norme ISO 4042 : 1999, assurant une protection anticorrosion adaptée aux environnements de construction.
Quelles sont les conditions d’utilisation et les performances mécaniques de ces vis ?
Les vis sont certifiées ETA option 1 pour une utilisation dans le béton fissuré et non fissuré, notamment dans les catégories sismiques C1 (Ø8 et 10) et C2 (Ø10). Elles supportent des charges en traction jusqu’à 794 daN et en cisaillement jusqu’à 957 daN pour le diamètre 8 mm dans du béton C20/25.
Comment se déroule la mise en œuvre de ces vis béton ?
La mise en œuvre nécessite un perçage avec une perceuse à percussion à 85 mm de profondeur (pour la vis Ø8x160 mm), suivi d’un nettoyage rigoureux du trou par brossage métallique ou soufflage à l’air comprimé répété trois fois. La vis doit être vissée avec une visseuse/boulonneuse à chocs en appliquant un couple de serrage recommandé de 50 N.m avec une empreinte Torx TX40.
Quelles sont les limites d’utilisation spécifiques à ces vis ?
Chaque vis est conçue pour une seule utilisation car les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche une réutilisation avec les mêmes performances. L’épaisseur maximale de fixation recommandée est de 30 mm.
Dans quels contextes professionnels ces vis sont-elles adaptées ?
Ces vis conviennent pour la fixation dans le béton cellulaire et les maçonneries pleines, notamment pour des applications comme les garde-corps définitifs ou provisoires, équipements industriels, structures secondaires en bois ou métal, chemins de câbles, bandes perforées, et supports de potelets pour lot étanchéité.
