20 vis béton TH - ATE option 1 - acier zingué - Ø14x100mm - SCELL-IT - EX-92054114100
Référence : S344EX92054114100
Découvrez 20 vis béton TH - ATE option 1 - acier zingué - Ø14x100mm - SCELL-IT - EX-92054114100 disponible à l'achat
- Pose simple et rapide à la boulonneuse
- Résistances élevées en traction et en cisaillement
- Démontable, idéale pour fixations temporaires
- Ø14 livré avec douille de contrôle pour réutilisation
- ETA option 1 pour béton fissuré et non fissuré
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La vis béton TH SCELL-IT en acier zingué Ø14x100 mm est conçue pour une pose simple et rapide à la boulonneuse.
Elle offre des résistances élevées en traction et en cisaillement, garantissant une tenue optimale même dans des conditions exigeantes.
Cette vis est démontable, ce qui la rend particulièrement adaptée aux fixations temporaires.
Le modèle Ø14 est fourni avec une douille de contrôle permettant la réutilisation de la vis une fois démontée.
Cette vis bénéficie d’une homologation européenne ETA option 1, valable pour le béton fissuré comme non fissuré, et couvre tous les diamètres de Ø6 à Ø16.
Deux profondeurs d’ancrage sont possibles : une profondeur standard assurant une résistance en traction optimale, et une profondeur réduite permettant d’augmenter l’épaisseur de la pièce à fixer.
Le matériau utilisé est un acier 10B21 conforme à la norme SAE-J403.
La protection anticorrosion est assurée par un revêtement de zinc de 40 µm appliqué par dépôt mécanique selon la norme ISO 12683.
Pour le diamètre Ø14, les caractéristiques techniques précises sont les suivantes : une profondeur d’ancrage standard de 80 mm, une profondeur de perçage de 100 mm, un couple de serrage recommandé de 60 N.m, un diamètre de perçage de 14 mm et un diamètre de passage dans les pièces à fixer de 18 mm.
L’installation se réalise en perçant un trou avec une perceuse à percussion à la profondeur recommandée, puis en vissant la vis à la boulonneuse en appliquant le couple de serrage adéquat.
Il est recommandé d’éliminer la poussière du trou par brossage métallique ou soufflage à l’air comprimé avant la pose.
La vis BETABOLT est conçue pour une utilisation unique car les filets et pointes carbures s’usent lors de la première pose, ce qui ne garantit pas les performances initiales en cas de réutilisation sans la douille de contrôle spécifique fournie avec le Ø14.

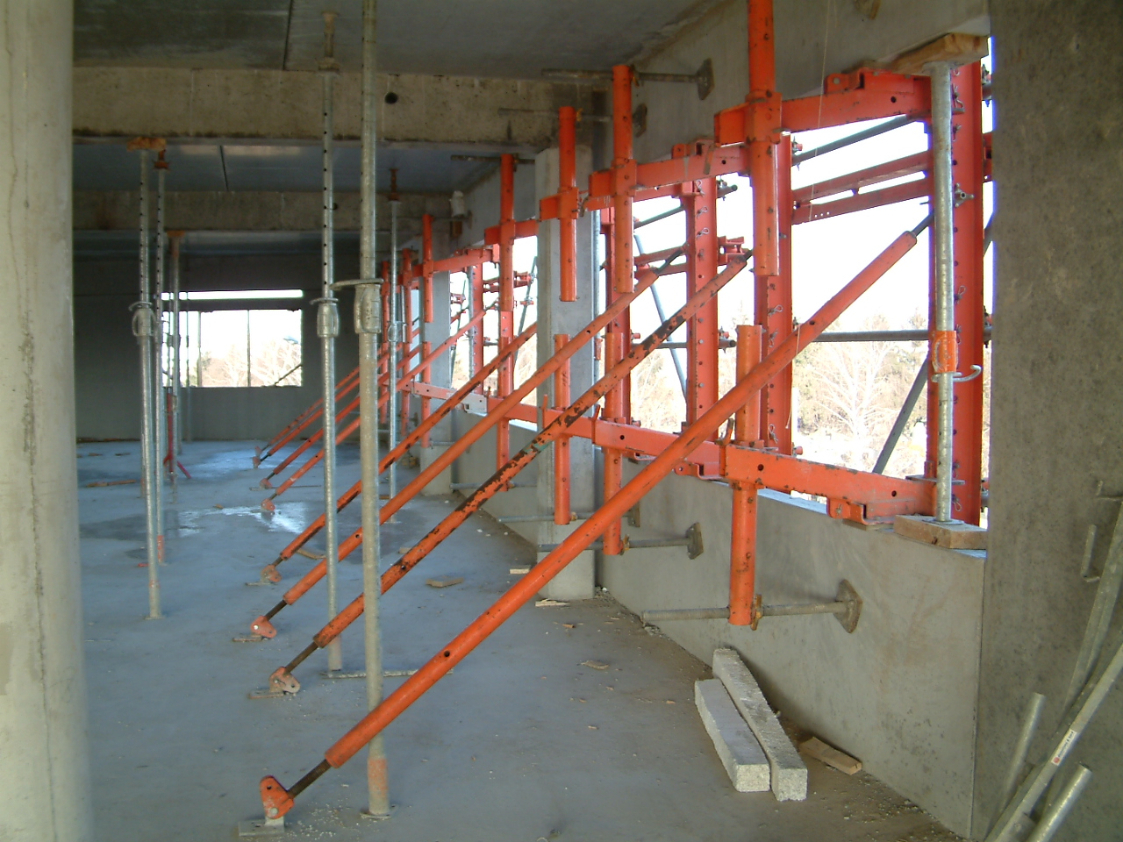

Les usages typiques incluent les étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
Les performances en traction et cisaillement sont élevées, avec des valeurs caractéristiques calculées pour du béton C20/25 à température comprise entre 24°C et 40°C.
Pour le Ø14, la résistance en traction atteint jusqu’à 1 389 daN en béton non fissuré et 794 daN en béton fissuré.
La résistance en cisaillement peut atteindre respectivement 2 548 daN et 992 daN.
La vis est conditionnée en paquet de 20 unités, prête à être stockée dans des conditions standards.
En résumé, la vis béton TH SCELL-IT Ø14x100 mm est une solution fiable, performante et pratique pour des fixations temporaires ou définitives dans le béton, certifiée par une homologation européenne garantissant sa qualité et sa conformité aux normes en vigueur.
Ce produit se distingue par une pose simple et rapide à la boulonneuse, avec un couple de serrage recommandé de 60 N.m pour le diamètre 14 mm. La vis est démontable, ce qui la rend idéale pour des fixations temporaires. Elle offre des résistances élevées en traction et en cisaillement, avec une tenue optimale certifiée pour des applications exigeantes.
Les dimensions clés pour ce modèle sont un diamètre nominal de 14 mm, une longueur totale de 100 mm, une profondeur d’ancrage standard de 80 mm, et une épaisseur maximale de la pièce à fixer de 40 mm. Le diamètre de perçage est de 14 mm, avec un diamètre de passage dans les pièces à fixer de 18 mm. La vis est équipée d’une embase et d’un filetage spécifique avec un pas de 17 mm.
Les usages recommandés incluent les étais tirant-poussant, coffrages, garde-corps définitifs ou provisoires, équipements industriels, structures secondaires en bois ou métal (lisses, sabots, etc.), ainsi que chemins de câbles et bandes perforées.
La mise en œuvre nécessite le perçage d’un trou à la profondeur recommandée, le nettoyage par brossage métallique ou soufflage à l’air comprimé répété trois fois, puis le vissage avec une visseuse ou boulonneuse à chocs en appliquant le couple de serrage adéquat. La vis est conçue pour une utilisation unique, garantissant ainsi ses performances initiales.
Ce produit est conforme aux normes européennes ETA-13/0934 et EAD 330232-00-0601 option 1, avec une classification de résistance au feu FB120. Il est certifié pour une utilisation sécurisée en béton fissuré et non fissuré, assurant une fiabilité et une sécurité maximales dans les applications de fixation.
En résumé, la vis béton BETABOLT T Ø14x100mm acier zingué allie robustesse, facilité d’installation et polyvalence, répondant aux exigences des fixations temporaires ou définitives dans des environnements industriels et de construction variés.
- marque : SCELL-IT
- référence fournisseur : EX-92054114100
- matériau : acier 10B21 conforme à la norme SAE-J403
- protection anticorrosion : revêtement de zinc de 40 µm appliqué par dépôt mécanique selon la norme ISO 12683
- diamètre : Ø14 mm
- longueur totale : 100 mm
- profondeur d’ancrage standard : 80 mm
- profondeur de perçage : 100 mm
- couple de serrage recommandé : 60 N.m
- diamètre de perçage : 14 mm
- diamètre de passage dans les pièces à fixer : 18 mm
- pose simple et rapide à la boulonneuse
- vis démontable, livrée avec douille de contrôle pour réutilisation
- homologation européenne ETA option 1 valable pour béton fissuré et non fissuré
- résistance en traction jusqu’à 1 389 daN en béton non fissuré et 794 daN en béton fissuré
- résistance en cisaillement jusqu’à 2 548 daN en béton non fissuré et 992 daN en béton fissuré
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec cette vis béton BETABOLT T Ø14x100 mm ?
Cette vis est conçue pour une utilisation dans du béton fissuré et non fissuré, conformément à l’ETA option 1 (ETA-13/0934, EAD 330232-00-0601). Elle offre des performances garanties dans ces deux types de béton.
Quelles sont les caractéristiques techniques principales de la vis béton BETABOLT T Ø14x100 mm ?
La vis est en acier 10B21 selon la norme SAE-J403, avec un revêtement de zinc de 40 µm appliqué par dépôt mécanique (matoplastie) conforme à la norme ISO 12683. Elle a un diamètre nominal de 14 mm, une longueur de 100 mm, et propose deux profondeurs d’ancrage : standard (70 mm) et réduite. Le couple de serrage recommandé est de 60 N.m.
Comment se déroule la mise en œuvre de cette vis béton ?
Le perçage préalable doit être réalisé avec une perceuse à percussion à la profondeur recommandée (80 mm pour ce modèle). Le trou doit être nettoyé par brossage métallique ou soufflage à l'air comprimé, répété trois fois. La vis se visse ensuite à travers la pièce à fixer à l’aide d’une visseuse ou boulonneuse à chocs, en respectant le couple de serrage prescrit.
Quelles sont les résistances mécaniques garanties pour cette vis dans le béton ?
Dans du béton C20/25 à une température de 24°C à 40°C, la résistance en traction est de 1 389 daN en béton non fissuré et 794 daN en béton fissuré. La résistance en cisaillement est de 1 587 daN en béton non fissuré et 992 daN en béton fissuré.
Quelles sont les spécificités liées à la démontabilité de cette vis ?
Cette vis est démontable, ce qui la rend adaptée aux fixations temporaires. Le modèle Ø14 est livré avec une douille de contrôle permettant la réutilisation de la vis démontée. Toutefois, les filets et la pointe carbure s’usent lors de la première mise en œuvre, ce qui ne permet pas de retrouver les performances initiales en cas de réutilisation.
Quels sont les critères essentiels à vérifier pour choisir une vis béton avec embase comme celle-ci ?
Il faut vérifier la conformité à une ETA reconnue (ici ETA option 1), la compatibilité avec le type de béton (fissuré ou non fissuré), les résistances mécaniques en traction et cisaillement, la profondeur d’ancrage adaptée à la fixation, ainsi que la facilité et la rapidité de pose avec un outil adapté (boulonneuse). Le revêtement anticorrosion et la possibilité de démontage sont également des critères importants.
