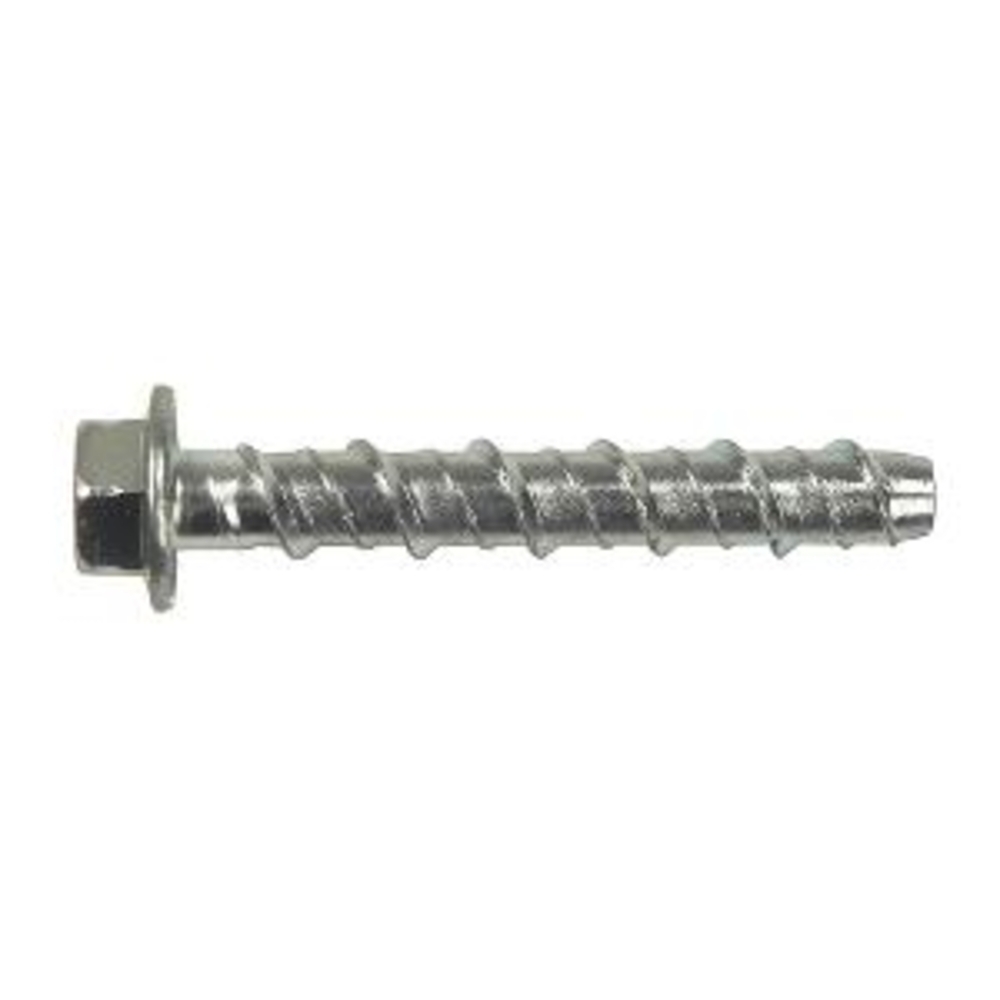

20 VIS BT 12-55/150 - ALSAFIX - PO27075
Référence : A060PO27075
Découvrez 20 VIS BT 12-55/150 - ALSAFIX - PO27075 disponible à l'achat
- Fixation robuste et durable
- Vis auto-taraudeuses pour un chevillage efficace
- Convient à divers matériaux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis d'ancrage ASLAFIX BT 12-55/150 sont conçues pour offrir une fixation robuste et durable.
Ces vis auto-taraudeuses assurent un chevillage efficace et simple. Elles sont idéales pour les applications nécessitant une fixation dans des matériaux variés. Pour un usage optimal, il est recommandé de percer un trou pilote si nécessaire, puis d'utiliser un visseuse adaptée pour un enfoncement facile.
Ces propriétés font des vis BT 12-55/150 un choix privilégié pour toutes vos installations nécessitant une fixation fiable.
Caractéristiques techniques principales :
- Type de vis : Auto-taraudeuse pour béton
- Longueur : 55 mm (sur ce modèle spécifique BT 12-55/150, la longueur est 150 mm, voir tableau page 3)
- Diamètre : 12 mm
- Matériau : Acier 10B21 électrogalvanisé avec un revêtement zinc > 5 µm
- Tête hexagonale, diamètre de tête 27 mm
- Filetage double avec diamètre filet 1 = 14,08 mm et filet 2 = 12,15 mm
- Hauteur de filet : 17 mm
- Diamètre de perçage recommandé : 14 mm
- Profondeur de perçage maximale : 105-135 mm selon la longueur
- Profondeur d’ancrage recommandée : 75-90-115 mm
- Couple d’installation : 60 N.m
- Épaisseur minimum du support : 150 mm
- Distance minimale au bord : 90 mm
- Espacement minimum entre vis : 90 mm
Performances mécaniques (pour la vis BT 12-150) :
- Résistance à la traction option 7 (béton non fissuré) : 15,6 kN
- Résistance à la traction option 1 (béton fissuré) : 9,6 kN
- Résistance au cisaillement : 53,5 kN
Usages et applications :
- Utilisation recommandée dans la construction lourde, industrielle, secteur électrique et hydraulique.
- Convient pour fixation dans béton C20/25.
- Idéal pour les charges lourdes et installations nécessitant une fixation durable et fiable.
Fonctionnement :
- Vis auto-taraudeuse nécessitant un perçage préalable avec un foret adapté (diamètre de perçage 14 mm).
- Installation à l’aide d’une visseuse avec un couple d’installation de 60 N.m.
- Profondeur d’ancrage à respecter pour garantir la performance.
Avantages produit :
- Fixation fiable dans béton fissuré et non fissuré (certification ETA option 1).
- Revêtement électrogalvanisé pour résistance à la corrosion.
- Tête hexagonale facilitant la pose avec outils standards.
- Double filet optimisé pour un ancrage efficace.
Conditionnement :
- Pack de 20 vis pour le modèle BT 12-150 (référence PO27075).
Recommandations d’utilisation :
- Respecter les dimensions de perçage, couple d’installation et profondeur d’ancrage.
- Utiliser dans des supports d’épaisseur minimale 150 mm.
- Respecter les distances minimales au bord et entre vis pour garantir la tenue mécanique.
- Effectuer des essais et calculs spécifiques selon les cas d’application.
Normes et certifications :
- Conforme à l’ETA (European Technical Assessment) n° 09/0140, ETAG 001 Part 5 Option 1 (béton fissuré).
- Marquage CE avec déclaration de performance disponible sur www.alsafix.com.
Matériaux et composition :
- Acier 10B21 selon SAE-J403, électrogalvanisé avec couche zinc > 5 µm.
Produits associés recommandés :
- Visseuses et accessoires compatibles (références EY7880LZ, 12IT250, 134IK11, 134IK24, EY75A2LS2F).
Cette vis d’ancrage BT 12-55/150 ALSAFIX est conçue pour répondre aux exigences des fixations lourdes dans le béton, offrant une solution performante et certifiée pour les professionnels du bâtiment et de l’industrie.
- Type de vis : Auto-taraudeuse
- Longueur : 55 mm
- Diamètre : 12 mm
- Application : Vis d'ancrage
- Conception : Optimisée pour le chevillage
- Usage recommandé : Matériaux variés
- Quantité par pack : 20 vis
Questions produits
Quelles sont les caractéristiques principales des vis d'ancrage ALSAFIX BT 12-55/150 ?
Ces vis auto-taraudeuses ont un diamètre de 12 mm et une longueur de 150 mm. Elles sont fabriquées en acier 10B21 électrogalvanisé avec un revêtement zinc supérieur à 5 µm, et disposent d'une tête hexagonale de 27 mm de diamètre. Leur double filetage est optimisé pour un ancrage efficace dans le béton C20/25.
Comment se déroule la mise en œuvre de ces vis dans le béton ?
Il est nécessaire de percer un trou pilote de 14 mm de diamètre avec une profondeur maximale entre 105 et 135 mm selon la longueur de la vis. L'installation se fait à l'aide d'une visseuse avec un couple d'installation recommandé de 60 N.m, en respectant une profondeur d’ancrage de 75 à 115 mm pour garantir la tenue mécanique.
Quelles sont les performances mécaniques de la vis BT 12-55/150 dans le béton ?
Cette vis offre une résistance à la traction de 15,6 kN en béton non fissuré (option 7) et de 9,6 kN en béton fissuré (option 1). Sa résistance au cisaillement atteint 53,5 kN, ce qui la rend adaptée aux charges lourdes et aux fixations exigeantes.
Quelles sont les recommandations à respecter pour assurer la sécurité et la durabilité de la fixation ?
Il faut respecter une épaisseur minimale du support de 150 mm, une distance minimale au bord de 90 mm et un espacement minimum entre vis de 90 mm. Le respect du diamètre de perçage, du couple d'installation et de la profondeur d'ancrage est essentiel pour garantir la performance et la conformité à l’ETA option 1 pour béton fissuré.
Dans quels contextes professionnels ces vis sont-elles adaptées ?
Ces vis sont recommandées pour la construction lourde, industrielle, ainsi que dans les secteurs électrique et hydraulique. Leur conception robuste et leur certification ETA en option 1 les rendent adaptées aux applications nécessitant une fixation fiable dans des matériaux variés, notamment le béton C20/25.
