200 chevilles corps creux acier zingué - M4x23,5mm - SCELL-IT - 4E-MT
Référence : S3444EMT
Découvrez 200 chevilles corps creux acier zingué - M4x23,5mm - SCELL-IT - 4E-MT disponible à l'achat
- Tête large et ergots anti-rotation pour un maintien solide
- Tête détachable pour une finition esthétique simplifiée
- 5 larges branches assurent une répartition optimale de l'appui
- Ancrage optimal de l'écrou pour un montage fiable
- Expansion facilitée grâce aux branches précintrées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

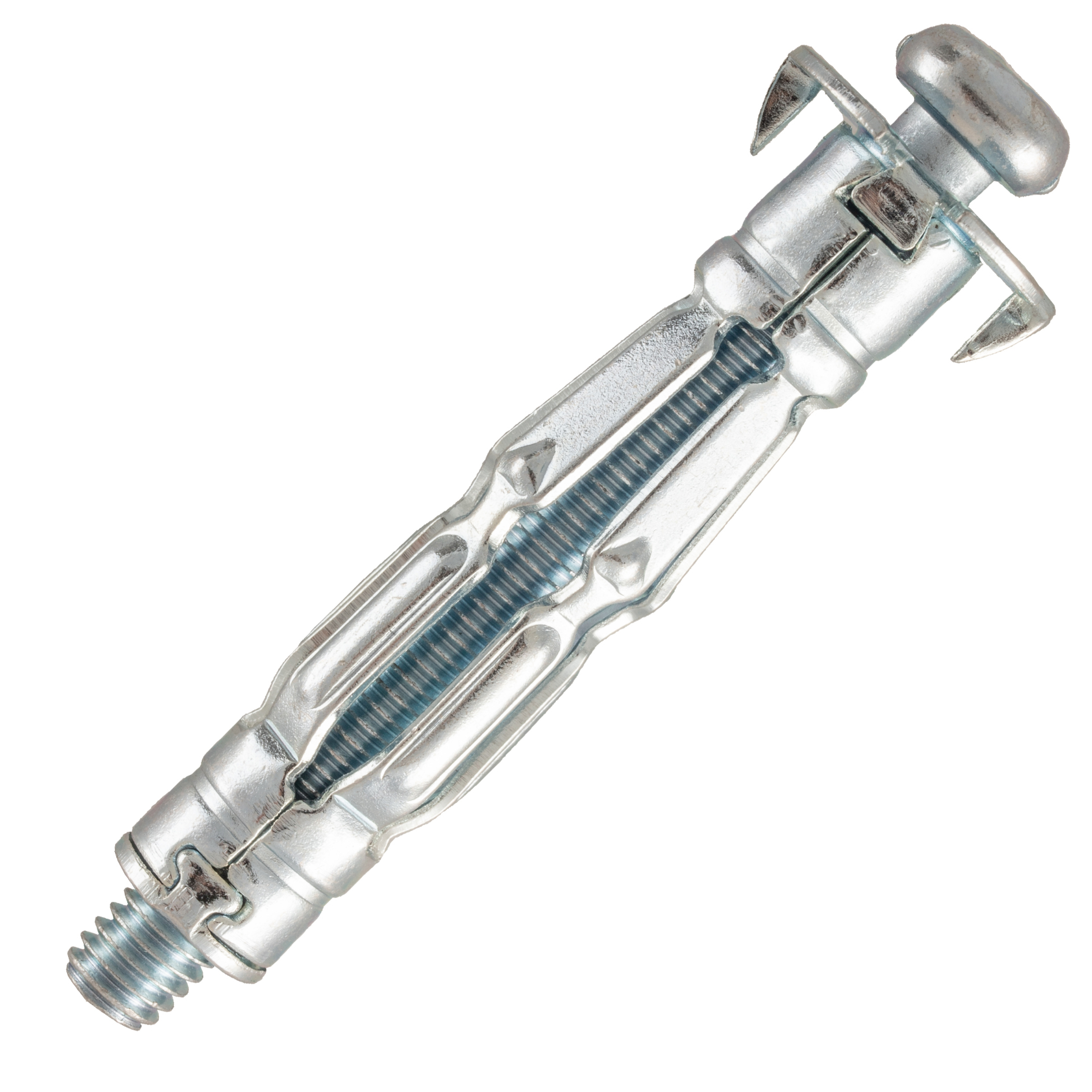

La cheville métallique à expansion SCELL-IT modèle SPYDER, référence 4E-MT, est spécialement conçue pour les corps creux avec une dimension M4x23,5 mm.
Elle est fabriquée en acier électrozingué, garantissant une protection durable contre la corrosion.
Sa tête large est équipée d’ergots anti-rotation qui assurent une finition stable et évitent la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, permettant de la retirer pour pousser la cheville à l’intérieur de la cloison creuse et obtenir une finition esthétique parfaite.
La cheville comporte cinq larges branches précintrées qui facilitent l’expansion lors du serrage et assurent une répartition optimale de l’appui sur la paroi creuse.
L’ancrage de l’écrou dans le corps de la cheville est optimisé pour garantir un montage fiable et solide.
Le principe de fonctionnement repose sur la traction exercée avec une pince à expansion, provoquant l’expansion des branches.
Celles-ci se replient et se plaquent à l’arrière de la paroi-support, offrant une grande surface de contact et une excellente résistance à l’arrachement.
La mise en œuvre s’effectue en plusieurs étapes :
- Percer le support au diamètre dcut de 8 mm.
- Introduire la cheville à fleur du trou, puis dévisser la vis d’environ 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtenir la résistance nécessaire pour la mise en assise.
- Retirer la vis pour positionner l’objet à fixer.
- Visser l’ensemble à l’aide d’un tournevis.
Les dimensions précises de cette cheville sont : longueur totale 23,5 mm, diamètre extérieur 8 mm, épaisseur de paroi recommandée de 0 à 4 mm.
Les performances indiquées pour les chevilles M4 sur supports BA10 (plâtre) et BA13 (parpaing creux) montrent une résistance moyenne à l’arrachement de 40 daN.
Il est conseillé d’appliquer un coefficient de sécurité selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques et 6 pour charges dynamiques.
Ce produit est compatible avec les accessoires et outils d’installation SCELL-IT, notamment la pince à expansion classique « MD » pour M4 à M6 et la pince rapide « 2X » pour M4 à M8.
En résumé, cette cheville SPYDER M4x23,5 mm offre une fixation fiable et esthétique dans les matériaux creux grâce à sa conception optimisée incluant une tête détachable, de larges branches d’appui, un ancrage solide de l’écrou et des matériaux résistants.
- Tête large avec ergots anti-rotation assurant une finition stable et évitant la détérioration des parois.
- Tête détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique discrète.
- Cinq larges branches précintrées facilitant une expansion efficace et une répartition optimale de l’appui sur la paroi.
- Ancrage optimal de l’écrou dans le corps de la cheville garantissant un montage solide.
- Acier électrozingué offrant une protection durable contre la corrosion.
Le principe de pose repose sur l’expansion de la cheville provoquée par la traction exercée avec une pince à expansion adaptée. Les branches de la cheville se replient et se plaquent à l’arrière de la paroi-support, offrant une grande surface de contact et une résistance élevée à l’arrachement.
La mise en œuvre s’effectue en perçant le support au diamètre recommandé, en insérant la cheville à fleur du trou, puis en dévissant légèrement la vis. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à obtenir la résistance nécessaire à la mise en assise. La vis est ensuite retirée pour positionner l’élément à fixer, puis vissée à nouveau pour finaliser la fixation.
Les dimensions précises pour la cheville M4x23,5mm sont les suivantes : longueur totale 23,5 mm, diamètre extérieur 8 mm, profondeur d’expansion 7 mm, avec un diamètre de perçage recommandé de 8 mm.
Les résistances à l’arrachement indicatives pour ce type de cheville sont de 40 daN sur support BA10 (plaque de plâtre standard) et non spécifiées pour BA13, avec des coefficients de sécurité recommandés selon la nature des charges : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Des accessoires complémentaires tels que des pinces à expansion classiques (réf. MD) et rapides (réf. 2X) sont disponibles pour faciliter la pose des chevilles M4 à M8.
Cette cheville est adaptée pour des fixations nécessitant une haute résistance et une finition soignée dans des supports creux, offrant à la fois robustesse, facilité de pose et esthétique.
- matériau : acier électrozingué
- dimensions : M4 x 23,5 mm
- diamètre extérieur : 8 mm
- épaisseur de paroi recommandée : 0 à 4 mm
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis
- 5 larges branches précintrées pour une expansion facilitée
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 40 daN sur supports BA10 (plâtre) et BA13 (parpaing creux)
- coefficient de sécurité recommandé : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, 6 pour charges dynamiques
- épaisseur de paroi support recommandée : 0 à 4 mm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques spécifiques de cette cheville métal à expansion Spyder M4x23,5 mm ?
Cette cheville en acier électrozingué mesure 23,5 mm de longueur avec un diamètre de 4 mm. Elle possède une tête détachable, 5 larges branches précintrées facilitant l’expansion et une collerette de 12,5 mm de largeur. Le diamètre de perçage recommandé est de 8 mm pour assurer une fixation optimale dans des supports creux comme les plaques de plâtre ou parpaings creux.
Comment se déroule la mise en œuvre de cette cheville dans un support creux ?
Il faut percer un trou au diamètre indiqué (8 mm), insérer la cheville à fleur du trou, puis dévisser la vis d’environ 4 mm. Ensuite, positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis, actionner la pince jusqu’à obtenir la résistance de mise en assise, retirer la vis, fixer l’objet puis revisser à l’aide d’un tournevis. La tête peut être détachée pour pousser la cheville à l’intérieur de la cloison et réaliser une finition esthétique.
Quelle est la résistance mécanique à l’arrachement de cette cheville et quels coefficients de sécurité appliquer ?
La résistance moyenne à l’arrachement sur support BA10 est de 40 daN pour la référence M4x23,5. Ces valeurs représentent la charge de destruction de la cheville, non celle du support. Il est recommandé d’appliquer un coefficient de sécurité de 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques et 6 pour charges dynamiques.
Quels éléments garantissent la stabilité et la finition lors de la pose de cette cheville ?
La cheville est équipée d’une tête large avec ergots anti-rotation qui assure une finition stable et évite la détérioration des parois. La tête détachable permet une finition esthétique en poussant la cheville à l’intérieur de la cloison creuse. De plus, les 5 larges branches assurent une répartition optimale de l’appui, garantissant un montage solide.
Dans quels types de supports cette cheville est-elle adaptée ?
Elle est conçue spécifiquement pour les corps creux tels que les plaques de plâtre et les parpaings creux, où elle assure une fixation fiable grâce à son système d’expansion et son ancrage optimal de l’écrou dans le corps de la cheville.
