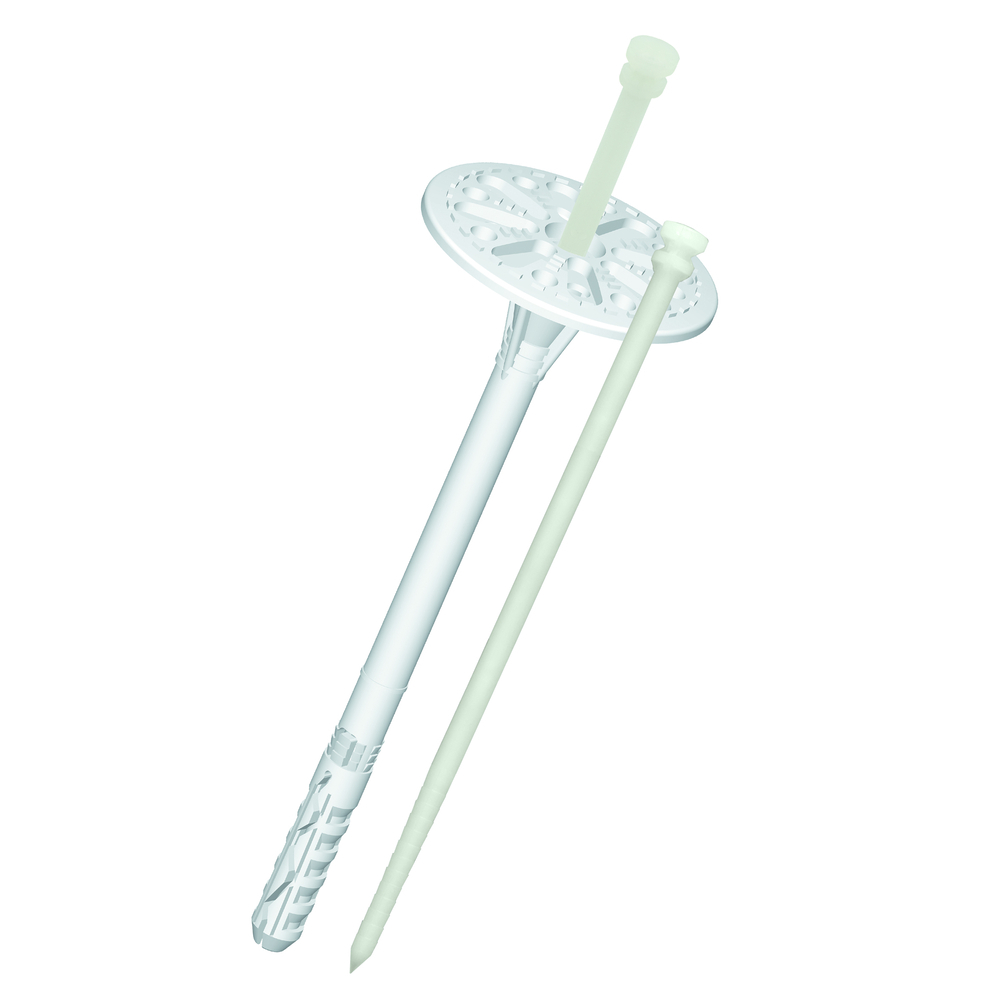

200 CHEVILLES ISOLATION KI 120 - ALSAFIX - KI120

Les chevilles d'isolation KI 120 ALSAFIX sont des fixations mécaniques à expansion courte, conçues pour assurer un maintien optimal des matériaux d'isolation sur divers supports. Elles sont fabriquées en polypropylène avec un clou en polyamide renforcé par fibre de verre, garantissant une excellente résistance à la corrosion et une durabilité accrue.

Usages et applications :
- Destinées au chevillage des systèmes d'isolation, notamment pour polystyrène expansé (EPS) et polystyrène extrudé (XPS).
- Compatibles avec plusieurs types de supports : béton (C12/15 et C20/25), briques pleines, éléments de maçonnerie en granulats légers (densité > 1,2 kg/dm3), blocs de béton cellulaire (densité > 0,6 kg/dm3).
- Adaptées pour transporter des charges de succion du vent et fournir une fixation mécanique supplémentaire.

Fonctionnement et mode de pose :
- Le corps de la cheville doit être inséré de manière à ce que la rosace soit au même niveau que le matériau isolant.
- Le clou est ensuite frappé pour assurer l'expansion et la fixation.
- Le diamètre des trous percés doit être compatible avec celui des chevilles (10 mm pour KI 120).
- La profondeur des trous doit dépasser d'environ 10 mm la profondeur d'ancrage (50 mm pour KI 120).
- Les trous dans certains supports (brique céramique perforée, béton léger, etc.) doivent être réalisés sans percussion pour éviter la rupture des parois.
- Le nombre de points d'ancrage recommandé varie selon la hauteur du mur et la zone (centre ou angle) : par exemple, pour des murs jusqu'à 15 m, 6 chevilles/m² au centre et 8 chevilles/m² en angle.

Caractéristiques techniques détaillées (pour KI 120) :
- Quantité : 200 unités par pack.
- Poids : 22 kg/1000 pièces.
- Diamètre de la tige : 10 mm.
- Diamètre de la rosace : 60 mm.
- Profondeur d'ancrage : 50 mm.
- Profondeur de perçage : 60 mm.
- Rigidité de la rosace : 0,40 kN/mm.
- Conductivité thermique : 0,00 W/K.
- Résistance caractéristique selon le support :
- Béton C12/15 : 0,60 kN/pc.
- Béton C20/25 : 0,75 kN/pc.
- Brique pleine : 0,60 kN/pc.
- Maçonnerie granulats légers : 0,50 kN/pc.
- Béton cellulaire : 0,30 kN/pc.

Matériaux et composition :
- Corps en polypropylène (PP).
- Clou en polyamide avec 30 % de fibres de verre (PA + PRV 30 %).

Normes et certifications :
- Agrément ATE.
- Marquage CE conforme à l'ETA (European Technical Assessment) et à l'ETAG 014.

Conditions d'utilisation et recommandations :
- Les panneaux isolants doivent être correctement attachés avec du mortier.
- Un délai d'au moins 24 heures est recommandé entre collage et fixation pour les adhésifs à base de ciment, et au moins 2 heures pour les adhésifs à base de polyuréthane.
- Le substrat doit être préparé conformément aux instructions du fabricant du système d'isolation.
- Des essais d'endurance sont conseillés pour les supports difficiles à identifier afin de vérifier la capacité de traction.

Avantages produit :
- Installation simple et rapide.
- Conception robuste assurant un maintien durable.
- Résistance à la corrosion.
- Compatible avec une large gamme de matériaux d'isolation et supports.
- Fournit une fixation mécanique supplémentaire pour une meilleure sécurité.

Conditionnement, stockage et conservation :
- Conditionné en pack de 200 chevilles.
- Stockage à l'abri des intempéries et dans des conditions normales de chantier.

Informations complémentaires :
- Peut être utilisé avec une rondelle KWL spécifique pour la laine de roche.
- Produit soumis à modifications techniques, il est recommandé de réaliser des calculs et essais préalables adaptés à chaque cas.

Cette synthèse est basée sur la fiche technique Alsafix n°040107 (pages 1 à 4), incluant tableaux, schémas d'installation et recommandations détaillées.
