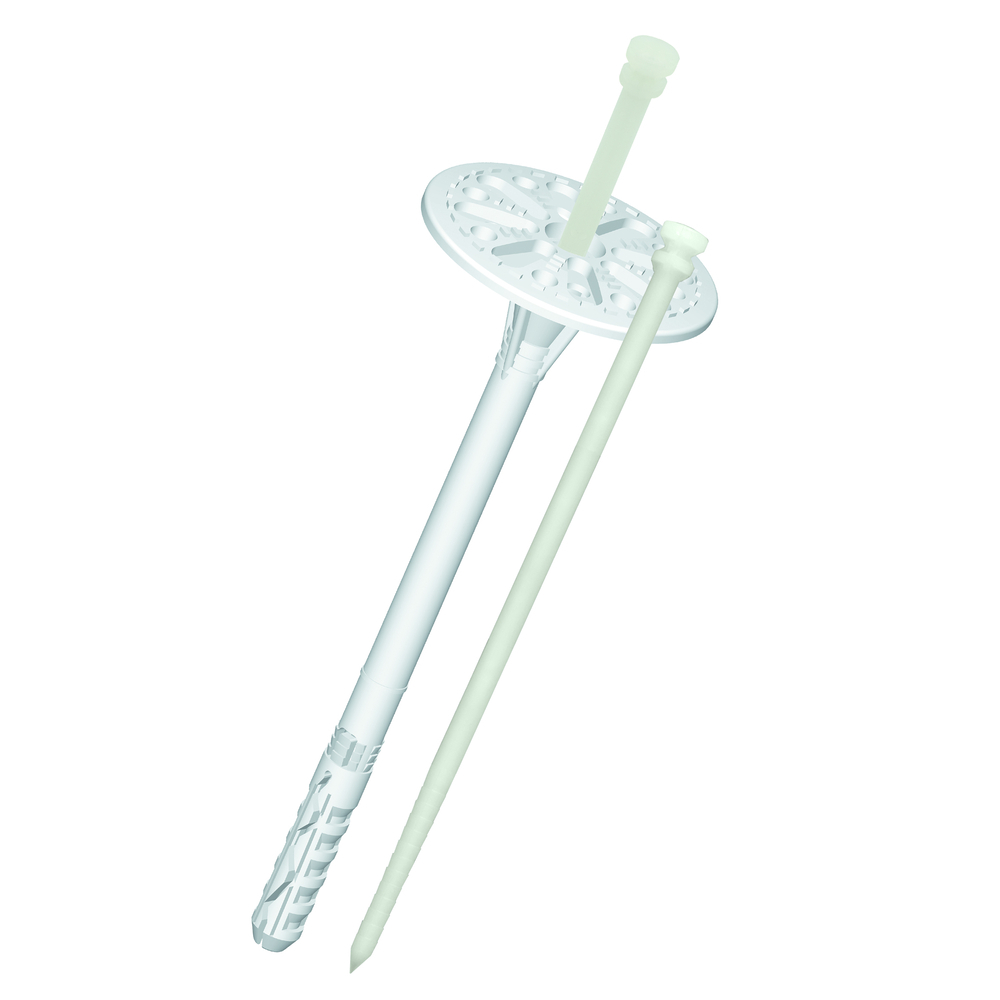

200 CHEVILLES ISOLATION KI 160 - ALSAFIX - KI160

Les chevilles d'isolation KI 160 sont des fixations mécaniques à expansion courte conçues pour le chevillage des matériaux isolants dans les travaux de construction et de rénovation. Fabriquées en polypropylène avec un clou en polyamide renforcé par fibre de verre, elles assurent une fixation robuste et durable, compatible avec divers supports.

Usages et applications :
- Destinées au montage de panneaux isolants en polystyrène expansé (EPS) et polystyrène extrudé (XPS).
- Compatibles avec les supports suivants : béton (C12/15, C20/25), blocs de béton, briques pleines, éléments de maçonnerie en granulats légers (densité > 1,2 kg/dm³), béton cellulaire (densité > 0,6 kg/dm³).
- Conviennent particulièrement aux systèmes d'isolation thermique par l'extérieur.

Fonctionnement et pose :
- Le corps du connecteur est inséré dans un trou préalablement percé dans le support, avec un diamètre adapté au diamètre de la cheville (10 mm pour KI 160).
- La longueur minimale du connecteur doit couvrir l'épaisseur de l'isolant, l'épaisseur des couches de nivellement (mortier-colle, enduit) et la profondeur d'ancrage dans le support (50 mm pour KI 160).
- Les trous doivent être nettoyés par rotation lente et répétés quatre fois pour éliminer les débris.
- La pose se fait sans percussion dans certains supports fragiles (briques céramiques perforées, béton cellulaire, etc.) afin d'éviter la rupture du support.
- Le corps de la cheville doit être positionné de manière que la rosace soit au même niveau que le matériau isolant, puis le clou est frappé pour assurer la fixation.

Caractéristiques techniques détaillées (pour le modèle KI 160) :
- Quantité par pack : 200 unités.
- Poids approximatif par 200 chevilles : 9 600 g.
- Diamètre de la tige : 10 mm.
- Diamètre de la rosace : 60 mm.
- Profondeur d'ancrage : 50 mm.
- Profondeur de perçage : 60 mm.
- Rigidité de la rosace : 0,40 kN/mm.
- Résistance caractéristique à la traction selon le support :
- Béton C12/15 : 0,60 kN
- Béton C20/25 : 0,75 kN
- Brique pleine : 0,60 kN
- Maçonnerie granulats légers : 0,50 kN
- Béton cellulaire : 0,30 kN

Matériaux et composition :
- Corps en polypropylène (PP).
- Clou en polyamide renforcé à 30 % de fibres de verre.

Normes et certifications :
- Agrément technique européen (ATE).
- Marquage CE conforme à l'ETA 014.

Conditions d’utilisation et recommandations :
- Le support doit être identifié avant pose, et des essais d'endurance sont recommandés pour les supports difficiles.
- Le nombre de chevilles à poser dépend de la hauteur du bâtiment et de la zone du mur :
- Jusqu'à 15 m de hauteur : 6 chevilles/m² en zone centrale, 8 chevilles/m² en angle.
- Au-delà de 15 m : 8 chevilles/m² en zone centrale, 10 chevilles/m² en angle.
- Les panneaux isolants doivent être fixés avec du mortier, avec un délai d'attente entre collage et pose des chevilles (au moins 24 h pour mortier-ciment, 2 h pour polyuréthane).
- Utilisation possible avec une rondelle KWL pour la laine de roche.

Avantages produit :
- Fixation mécanique fiable et durable.
- Adaptée à plusieurs types de supports courants en construction.
- Installation rapide et facile grâce à la conception du clou à frapper.
- Optimisation de la tenue des isolants, contribuant à la performance thermique des ouvrages.

Conditionnement, stockage, conservation :
- Conditionné en pack de 200 chevilles.
- Stockage dans un endroit sec à l'abri des intempéries.

Informations complémentaires :
- Les données sont fournies à titre indicatif et la mise en œuvre doit être précédée de calculs et essais adaptés à chaque cas.
- Produits associés recommandés : références EY74A1LS3S et EY78A1LS3S.

Cette cheville d'isolation KI 160 d'ALSAFIX constitue une solution technique conforme aux exigences actuelles pour la fixation des isolants dans les systèmes d'isolation thermique extérieure, assurant sécurité, durabilité et facilité d'installation.
