200 CHEVILLES ISOLATION KI 200 - ALSAFIX - KI200

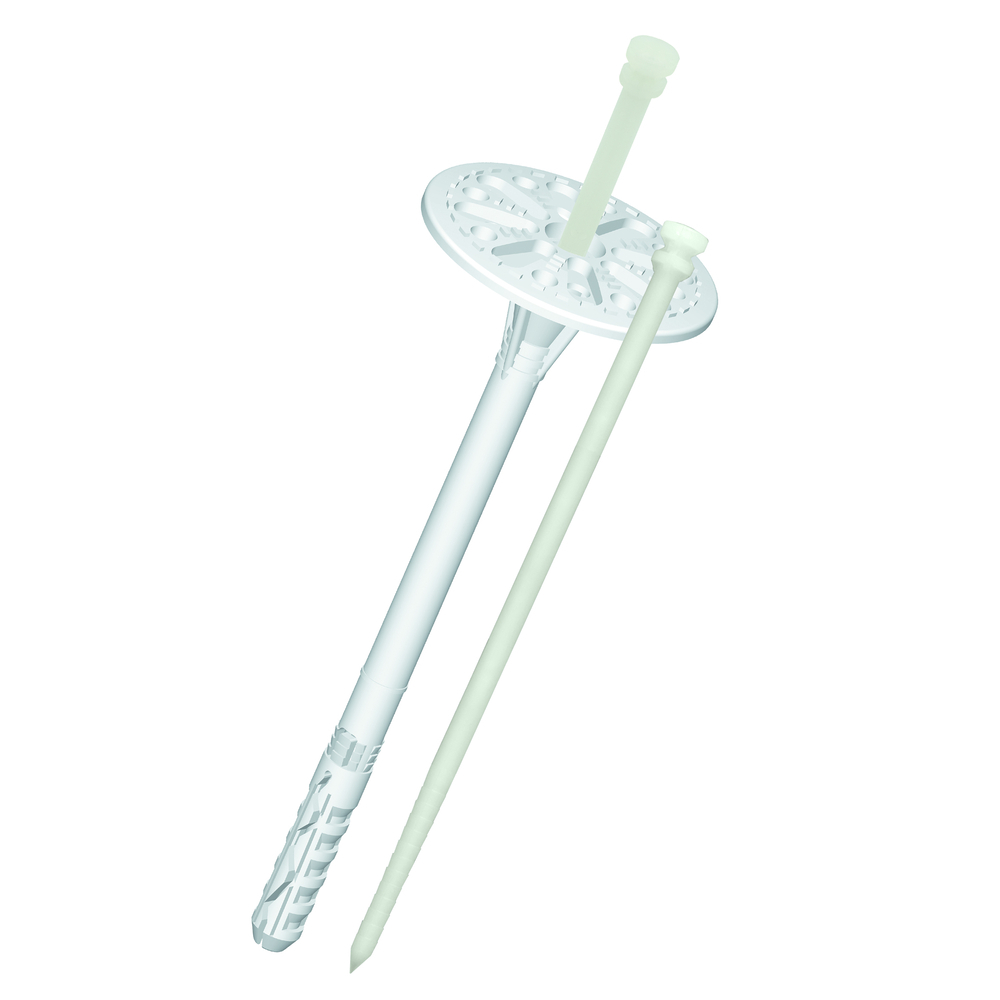

Les chevilles d'isolation KI 200 ALSAFIX sont des connecteurs mécaniques à frapper conçus pour la fixation sécurisée et durable d'isolants sur divers supports. Elles sont fabriquées en polypropylène avec un clou en polyamide renforcé par fibre de verre, assurant une résistance mécanique élevée et une bonne tenue aux intempéries, adaptées pour une utilisation intérieure et extérieure.

Description et usages :
- Destinées au chevillage d'isolants tels que polystyrène expansé (EPS), polystyrène extrudé (XPS) et laine de roche (avec rondelle KWL).
- Compatibles avec différents types de supports : béton (C12/15, C20/25), briques pleines, éléments de maçonnerie de granulats légers, blocs de béton cellulaire.
- Utilisées pour transporter des charges de succion du vent et renforcer la fixation mécanique des systèmes d'isolation thermique par l'extérieur.

Fonctionnement et mode de pose :
- La cheville s'expanse dans le support après insertion, assurant une prise optimale.
- Le trou percé doit avoir un diamètre adapté au diamètre de la cheville (10 mm pour KI 200) et une profondeur supérieure d'environ 10 mm à la profondeur d'ancrage (50 mm).
- Les débris de forage doivent être éliminés par rotation lente répétée.
- Pour certains supports fragiles (brique perforée, béton cellulaire), le perçage se fait sans percussion pour éviter la rupture des parois.
- La longueur minimale du connecteur est calculée selon la formule : Ld = épaisseur isolant + épaisseur des couches de nivellement + profondeur d'ancrage.
- Le corps de la cheville doit être posé de manière à ce que la rosace soit au même niveau que l'isolant, puis le clou est frappé pour fixer.

Caractéristiques techniques :
- Diamètre de la tige : 10 mm
- Diamètre de la rosace : 60 mm
- Profondeur d'ancrage : 50 mm
- Profondeur de perçage : 60 mm
- Matériau de la cheville : polypropylène (PP)
- Matériau du clou : polyamide renforcé à 30 % de fibres de verre
- Rigidité de la rosace : 0,40 kN/mm
- Conductivité thermique : 0,00 W/K
- Résistance caractéristique selon type de support (en kN/pic) :
- Béton C12/15 : 0,60
- Béton C20/25 : 0,75
- Brique pleine : 0,60
- Maçonnerie granulats légers : 0,50
- Béton cellulaire : 0,30
- Certification : Agrément Technique Européen (ATE), marquage CE (ETAG 014)

Performances et recommandations :
- Résistance adaptée aux charges de vent et aux sollicitations mécaniques des systèmes d'isolation.
- Quantité recommandée pour polystyrène :
- Jusqu'à 15 m de hauteur : 6 chevilles/m² en zone centrale, 8 chevilles/m² en angle
- Au-delà de 15 m : 8 chevilles/m² en zone centrale, 10 chevilles/m² en angle
- Respecter un délai d'au moins 24 heures entre collage et pose des chevilles pour les adhésifs à base de ciment, 2 heures pour les adhésifs polyuréthane, en conditions normales.

Conditionnement et stockage :
- Lot de 200 chevilles KI 200 par emballage.
- Stockage dans un endroit sec et à l'abri des intempéries.

Avantages produit :
- Installation simple et rapide.
- Polyvalence d'utilisation sur plusieurs supports.
- Résistance aux intempéries, adaptée pour usage extérieur.
- Fixation mécanique renforcée assurant la durabilité des systèmes d'isolation thermique.

Informations complémentaires :
- Peut être utilisé avec une rondelle KWL pour la laine de roche.
- Le fabricant recommande de réaliser des essais d’endurance sur supports difficiles à identifier avant mise en œuvre.
- Les panneaux isolants doivent être correctement attachés avec du mortier avant pose des chevilles.
- Le perçage et la pose doivent suivre les recommandations techniques pour garantir la performance du système.

Ces informations sont extraites de la fiche technique Alsafix n°040107 (pages 1 à 4) et complétées par les données produit fournies.
