200 écrous étoilé - acier - tête plate - M5x18,4mm - SCELL-IT - SPYDERXS5
Référence : S344SPYDERXS5
Découvrez 200 écrous étoilé - acier - tête plate - M5x18,4mm - SCELL-IT - SPYDERXS5 disponible à l'achat
- Large plage de serrage pour une polyvalence d'utilisation.
- Haute résistance à l'arrachement sur parois fines.
- Surface d'appui optimisée pour une meilleure tenue.
- Idéal pour supports fragiles comme plastiques ou tôles souples.
- Remplace efficacement une rondelle d'appui.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

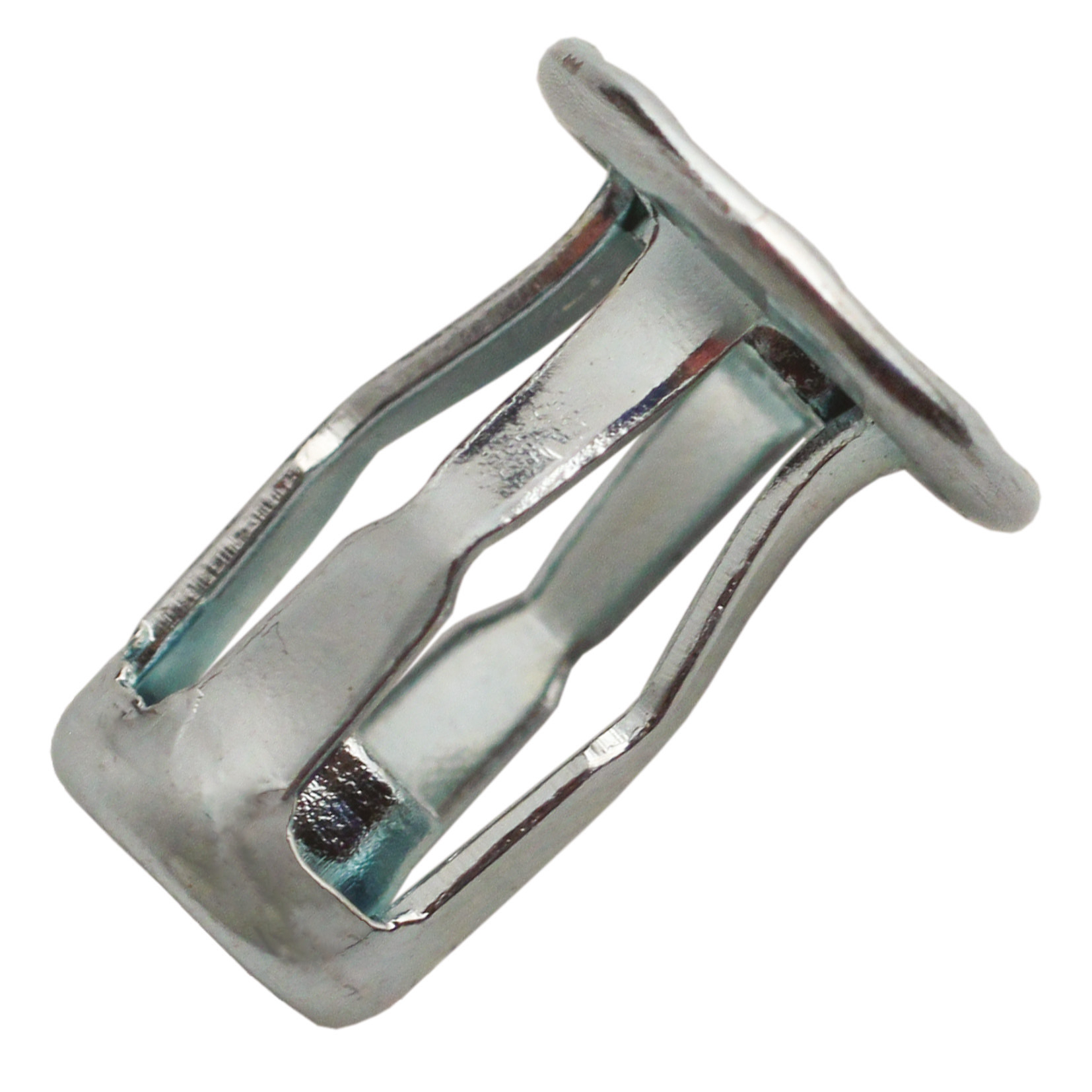

Les écrous étoilés SCELL-IT SPYDERXS5 sont fabriqués en acier zingué blanc avec une tête plate, offrant une large plage de serrage de 0,38 à 4,75 mm adaptée à diverses applications.
Ils garantissent une haute résistance à l’arrachement sur des parois de faible épaisseur, assurant une fixation solide même sur des supports fragiles ou fins.
La large surface d’appui située à l’arrière de la pièce support améliore la tenue de l’assemblage, remplaçant efficacement une rondelle d’appui et réduisant les contraintes appliquées sur le support.
Ces écrous sont particulièrement adaptés aux supports fragiles et souples tels que les plastiques fragiles ou fissurables, ainsi que les tôles souples.
Ils conviennent pour des applications variées comme l’habillage de parois, la fixation de pièces plastiques ou de pièces de renfort.
Les supports compatibles incluent les plaques métalliques, le contreplaqué et les parois fines.
Les dimensions techniques du modèle M5 sont les suivantes : un diamètre de perçage de 10 mm, une longueur totale de 18,4 mm, un diamètre de tête de 14 mm, une épaisseur de tête de 1,6 mm.
La mise en œuvre se déroule en perçant le support au diamètre indiqué, puis en posant la cheville à l’aide d’un outil de pose adapté, soit pour écrou à sertir, soit pour cheville corps creux (cette dernière nécessite de monter la vis au préalable).
Après retrait de la vis, l’objet à fixer est positionné puis serré avec une vis à pas métrique.
Ce conditionnement comprend 200 pièces par lot, offrant une solution fiable et polyvalente pour des fixations durables sur des supports délicats.
Applications principales :
- Habillage de parois
- Pièces plastiques
- Pièces de renfort
Supports compatibles :
- Plaques métalliques
- Contreplaqué
- Parois fines
Caractéristiques techniques pour le modèle M5 (référence SPYDERXS5) :
- Diamètre de perçage : 10,0 mm
- Longueur totale : 18,4 mm
- Diamètre de la tête (K) : 14,0 mm
- Épaisseur de la tête (e) : 1,6 mm
- Plage d’épaisseur support (G) : 0,38 à 4,75 mm
Mise en œuvre :
- Percer le support au diamètre indiqué
- Poser la cheville avec un outil de pose pour écrou à sertir ou un outil de pose pour cheville corps creux (nécessite de monter la vis au préalable)
- Retirer la vis pour positionner l’objet à fixer
- Poser l’objet à fixer et serrer avec une vis à pas métrique
Ces écrous assurent une fixation fiable sur des supports délicats tout en facilitant la pose grâce à leur conception spécifique.
- type : étoilé
- matière : acier zingué blanc
- forme de la tête : tête plate
- diamètre de perçage (dcut) : 10 mm
- longueur totale (L) : 18,4 mm
- diamètre de tête (K) : 14 mm
- épaisseur de tête (e) : 1,6 mm
- plage de serrage (G) : 0,38 - 4,75 mm
- référence fournisseur : SPYDERXS5
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la plage de serrage de l'écrou étoilé SPYDERXS5 et pourquoi est-ce important ?
L'écrou étoilé SPYDERXS5 offre une plage de serrage de 0,38 à 4,75 mm, ce qui lui confère une grande polyvalence d'utilisation sur différents supports. Cette large plage permet d'adapter la fixation à des épaisseurs variées, assurant ainsi une bonne tenue même sur des parois fines.
Comment cet écrou assure-t-il une bonne tenue sur des supports fragiles ou souples ?
La large surface d'appui à l'arrière de la pièce support améliore la tenue en remplaçant efficacement une rondelle d'appui. Cette conception réduit les contraintes appliquées sur le support, ce qui est particulièrement adapté aux plastiques fragiles ou fissurables et aux tôles souples.
Quels sont les types de supports compatibles avec cet écrou à sertir ?
Le SPYDERXS5 est compatible avec des plaques métalliques, du contreplaqué et des parois fines. Il est spécifiquement conçu pour des supports fragiles ou souples, ce qui élargit son champ d'application dans des contextes où la fixation doit être fiable sans endommager le matériau.
Quelle est la procédure recommandée pour la mise en œuvre de cet écrou ?
Il faut percer le support au diamètre indiqué (Ø10 mm pour le M5), puis poser la cheville avec un outil de pose adapté pour écrou à sertir ou pour cheville corps creux (avec la vis montée au préalable). Ensuite, la vis est retirée pour positionner l'objet à fixer, puis l'objet est fixé en serrant avec une vis à pas métrique.
Quels avantages techniques différencient cet écrou étoilé des solutions classiques ?
Ce modèle se distingue par sa haute résistance à l’arrachement sur des parois de faible épaisseur et sa capacité à remplacer une rondelle d’appui grâce à sa large surface d’appui. Ces caractéristiques limitent les risques de déformation ou de casse du support, assurant une fixation durable et fiable.
