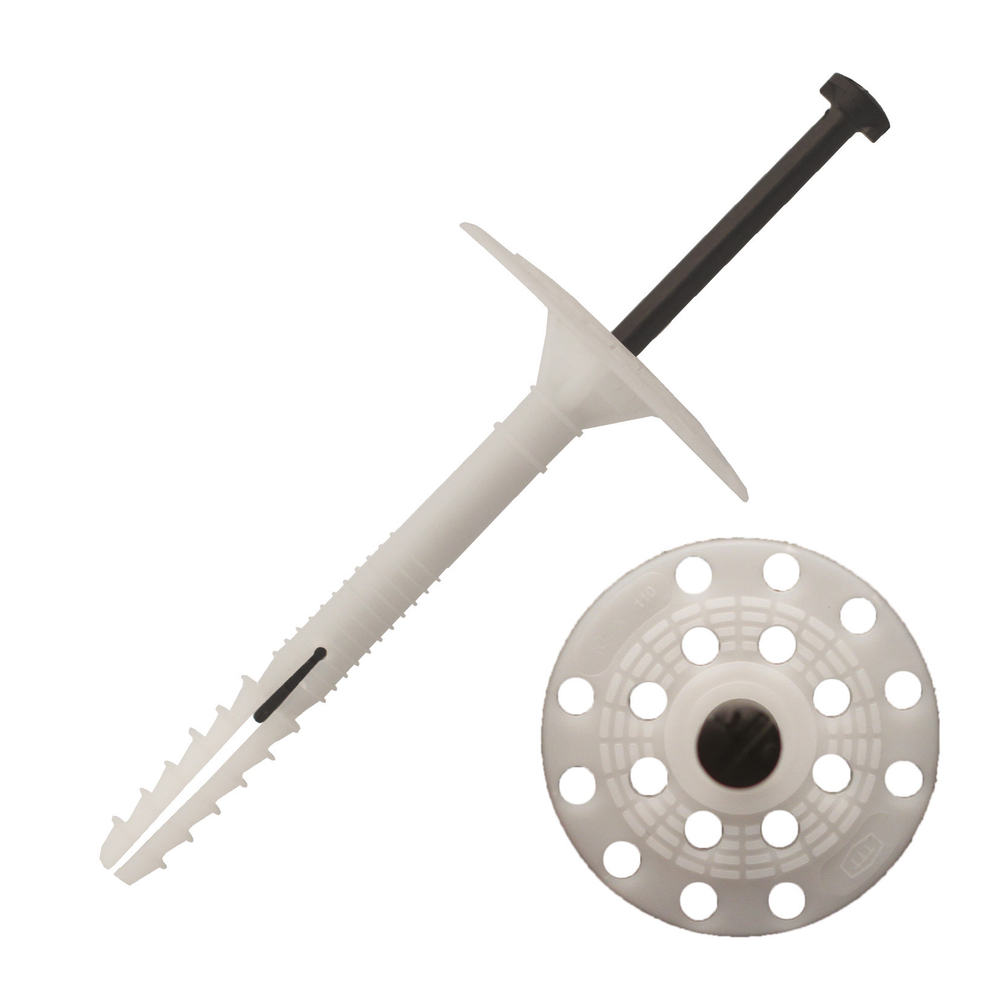

200 fixations d'isolant rigide à frapper - clou polyamide - Ø10x160mm - SCELL-IT - FI10160
Référence : S344FI10160
Découvrez 200 fixations d'isolant rigide à frapper - clou polyamide - Ø10x160mm - SCELL-IT - FI10160 disponible à l'achat
- Installation rapide et efficace dans divers matériaux
- Résistance élevée jusqu'à 75 kg dans le béton
- Compatible avec isolants rigides et souples
- Conductivité thermique nulle pour une isolation optimale
- Longueur de 160 mm pour une polyvalence d'application
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Ce clou, renforcé en fibre de verre, se distingue par sa rigidité et sa performance exceptionnelle. Il est conçu pour une installation rapide et efficace dans divers matériaux : béton, avec une résistance de 75 Kg, maçonnerie pleine à 60Kg, et béton cellulaire à 30 daN. Sa longueur de 160 mm et son épaisseur de fixation de 110 mm permettent une application polyvalente, tandis que sa profondeur et son diamètre de perçage de 60 mm et 10 mm respectivement assurent une fixation précise. Il est compatible avec des isolants, rigides ou souples, grâce à l'utilisation de rondelles optionnelles de diamètres 90 et 140 mm. Sa conductivité thermique est nulle, ce qui le rend idéal pour des applications nécessitant une isolation thermique.
Description du produit :
- Clou d’expansion en nylon (polyamide PA6) renforcé en fibre de verre, rigide et performant.
- Cheville à rosace en polypropylène.
- Conductivité thermique nulle (χ = 0,00 W/K), ce qui garantit une excellente isolation thermique.
- Conçu pour une pose simple et rapide à travers l’isolant.
- Compatible avec une large gamme d’isolants rigides de 50 à 170 mm d’épaisseur.
- Peut être associé à des rondelles additionnelles de diamètre 90 mm (réf FI90) et 140 mm (réf FI140) pour la fixation d’isolants souples.
Usages et applications :
- Fixation d’isolants rigides et souples (avec rondelle additionnelle).
- Convient à tous types de supports : béton (C16/20 à C50/60), maçonneries pleines et creuses, béton cellulaire (classes A, B, C, D, E selon ATE).
- Utilisable sur brique pleine, brique creuse, béton granulats légers, béton cellulaire.
Fonctionnement et mise en œuvre :
- Percer le support à un diamètre de 10 mm.
- Insérer la cheville à rosace à travers l’isolant.
- Frapper le clou avec 2 à 3 coups de marteau pour assurer l’ancrage.
- Profondeur d’ancrage de 50 mm (incluant en rénovation les couches structurelles telles que colle ou enduit).
Caractéristiques techniques détaillées :
- Longueur totale (L) : 160 mm.
- Épaisseur maximale à fixer (tfix) : 120 mm.
- Profondeur de perçage (dcut) : 10 mm.
- Profondeur d’ancrage (hef) : 50 mm.
- Diamètre de la rosace : 60 mm.
- Résistance à la charge (Nk) : 75 kg en béton, 60 kg en maçonnerie pleine, 30 daN en béton cellulaire.
Performances :
- Charges de service recommandées (avec coefficients de sécurité) :
- Béton C16/20 à C50/60 : 30 daN
- Maçonnerie pleine : 37 daN
- Maçonnerie creuse : 20 daN
- Béton granulats légers : 20 daN
- Béton cellulaire : 25 daN
Matériaux et composition :
- Cheville à rosace en polypropylène.
- Clou d’expansion en nylon (polyamide PA6) chargé en fibre de verre.
Compatibilités :
- Compatible avec isolants rigides et souples (avec rondelles additionnelles).
- Supports : béton, maçonneries pleines et creuses, béton cellulaire.
Normes et certifications :
- Approuvé par l’European Technical Approval (ETA 09/0318).
- Conforme aux normes EN771-1 pour la maçonnerie.
Conditions d’utilisation et recommandations :
- En rénovation, prendre en compte les couches structurelles dans la longueur d’ancrage.
- Percer toujours à 10 mm de diamètre pour assurer une fixation optimale.
- Utiliser les rondelles adaptées selon le type d’isolant.
Avantages produit :
- Pose rapide et simple.
- Polyvalence sur de nombreux supports.
- Excellente tenue mécanique.
- Isolation thermique garantie grâce à la conductivité nulle.
- Large gamme d’épaisseurs d’isolant prises en charge.
Conditionnement, stockage, conservation :
- Conditionné en lot de 200 fixations.
- Stockage dans un endroit sec et à l’abri des intempéries recommandé (information implicite selon usage standard).
Cette fixation est spécialement conçue pour assurer une fixation fiable et durable des isolants rigides et souples sur divers supports, avec une grande facilité de pose et une excellente performance mécanique et thermique.
Longueur : 160 mm
Épaisseur à fixer : 110 mm
Profondeur de perçage : 60 mm
Diamètre de perçage : 10 mm
Fixation : Brique pleine et brique creuse, béton, béton cellulaire, isolant rigide, souple (avec rosace additionnelle), souple
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec cette fixation d'isolant rigide à frapper ?
Cette fixation est compatible avec le béton (C16/20 à C50/60), la maçonnerie pleine et creuse, le béton granulats légers et le béton cellulaire, conformément à l'European Technical Approval (ETA 09/0318) et à la norme EN771-1. Elle convient aussi bien aux isolants rigides qu'aux isolants souples avec l'utilisation de rondelles additionnelles.
Quelles sont les résistances mécaniques garanties pour cette fixation selon le support ?
La résistance à la charge maximale est de 75 kg en béton, 60 kg en maçonnerie pleine, et 30 daN en béton cellulaire. Les charges de service recommandées, avec coefficients de sécurité, sont de 30 daN pour le béton, 37 daN pour la maçonnerie pleine, 20 daN pour la maçonnerie creuse, 20 daN pour le béton granulats légers et 25 daN pour le béton cellulaire.
Comment se réalise la mise en œuvre de cette fixation ?
Il faut percer le support à un diamètre de 10 mm, insérer la cheville à rosace à travers l'isolant, puis frapper le clou avec 2 à 3 coups de marteau pour assurer l'ancrage. La profondeur d'ancrage est de 50 mm, incluant en rénovation les couches structurelles telles que la colle ou l'enduit.
Quelle est la plage d’épaisseur d’isolant que cette fixation peut prendre en charge ?
Cette fixation peut être utilisée pour des isolants d’une épaisseur comprise entre 50 et 170 mm. Sa longueur totale est de 160 mm et elle permet une épaisseur maximale à fixer de 120 mm pour ce modèle (référence FI10160).
Quels sont les éléments techniques garantissant une bonne isolation thermique ?
Le clou d’expansion est en nylon (polyamide PA6) chargé en fibre de verre, assurant rigidité et performance, tandis que la cheville à rosace est en polypropylène. La conductivité thermique est nulle (χ = 0,00 W/K), ce qui garantit une excellente isolation thermique sans ponts thermiques.
