200 piton mâle - support métal - M6x6mm - SCELL-IT - PMS-M06X06
Référence : S344PMSM06X06
Découvrez 200 piton mâle - support métal - M6x6mm - SCELL-IT - PMS-M06X06 disponible à l'achat
- Fixation rapide grâce à la vis autoforeuse intégrée.
- Matériaux durables en acier C15 zingué blanc.
- Capacité de perçage jusqu'à 6 mm d'épaisseur.
- Résistance à la traction supérieure à 200 kg.
- Produit homologué et breveté pour plus de sécurité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

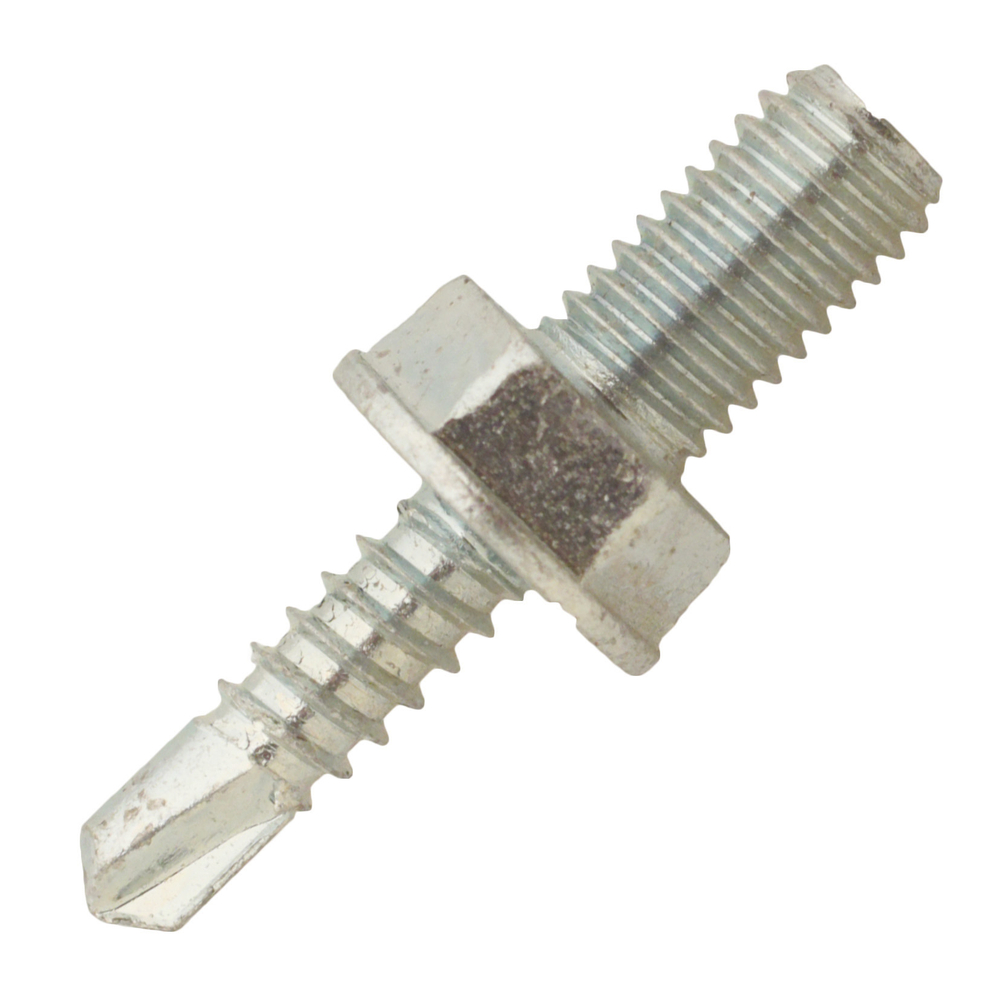

Le piton mâle SCELL-IT PMS-M06X06 est spécialement conçu pour une fixation rapide et efficace sur plaque métallique.
Il est fabriqué en acier C15 zingué blanc, garantissant une excellente durabilité et résistance.
Ce piton intègre une vis autoforeuse qui permet un perçage direct sur des plaques métalliques jusqu’à 6 mm d’épaisseur, sans nécessiter de pré-perçage.
La rapidité d’installation est remarquable, avec un temps moyen de 11 secondes sur une plaque d’acier de 5 mm.
Sa haute résistance mécanique assure une tenue à la traction supérieure à 200 kg sur une plaque d’acier de 5 mm.
Le produit est homologué et breveté, ce qui garantit conformité et sécurité.
Ce piton mâle est destiné au montage de colliers de suspente M6, M7x100 et M8 ainsi que d’autres éléments à embases filetées, sur poutres ou plaques en acier.
Les dimensions spécifiques du modèle PMS-M6X06 sont une tige filetée M6, une longueur totale de 20 mm et une longueur de filetage de 6 mm.
L’outil de pose adapté est la douille PMS-T-M6, à utiliser avec une machine disposant d’un embrayage de sécurité, d’une puissance minimale de 500 W et d’une vitesse de rotation d’au moins 1500 tours par minute.
Le montage s’effectue en vissant le piton sur le support métallique jusqu’à ce que son embase soit en butée, avec un couple maximal de 7,7 Nm.
Une fois installé, il est possible de fixer le collier ou l’organe de suspente sur l’attente mâle créée.
Le temps de perçage varie en fonction de l’épaisseur du support en acier, allant de 2 secondes pour 1 mm à 14 secondes pour 6 mm.
Les charges recommandées, incluant un coefficient de sécurité, indiquent une résistance en traction et en cisaillement croissante selon l’épaisseur du support, avec des valeurs allant jusqu’à 150 daN en traction et 250 daN en cisaillement pour 6 mm d’épaisseur.
Ce piton mâle offre ainsi une solution fiable, rapide et efficace pour la fixation sur supports métalliques, alliant facilité d’installation et performances mécaniques élevées.
Il est particulièrement adapté au montage de colliers de suspente M6, M7x100 et M8, ainsi que d’autres éléments à embases filetées, sur des poutres ou plaques en acier. Le montage s’effectue directement avec la douille de pose PMS-T, en utilisant une machine équipée d’un embrayage de sécurité avec une puissance minimale de 500 W et une vitesse de 1500 tr/min.
Les dimensions du modèle PMS-M6X06 sont les suivantes : diamètre de la tige filetée M6, longueur totale de 20 mm, et longueur de la partie autoforeuse de 6 mm. Le temps de perçage varie en fonction de l’épaisseur de la plaque, allant de 2 secondes pour 1 mm d’acier à 14 secondes pour 6 mm. Les charges recommandées, incluant un coefficient de sécurité, indiquent une résistance en traction et en cisaillement adaptées aux épaisseurs de support.
Ce produit assure une fixation fiable et rapide, garantissant une tenue mécanique élevée pour les installations sur supports métalliques, facilitant ainsi le montage d’éléments de suspente dans des environnements industriels ou de construction.
- matière : acier C15 zingué blanc
- capacité de perçage sur plaques métalliques jusqu’à 6 mm d’épaisseur
- rapidité d’installation : 11 secondes sur plaque d’acier 5 mm, sans pré-perçage
- résistance à la traction supérieure à 200 kg sur plaque d’acier 5 mm
- référence fournisseur : PMS-M06X06
- tige filetée : M6
- longueur totale : 20 mm
- longueur de filetage : 6 mm
- outil de pose adapté : douille PMS-T-M6
- couple maximal de vissage : 7,7 Nm
- homologué et breveté
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les avantages techniques du piton mâle SCELL-IT PMS-M06X06 pour la fixation sur support métallique ?
Ce piton mâle est fabriqué en acier C15 zingué blanc et permet un perçage direct sur plaques métalliques jusqu'à 6 mm d'épaisseur sans pré-perçage. Il offre une installation rapide, réalisable en 11 secondes sur une plaque d'acier de 5 mm, avec une résistance à la traction supérieure à 200 kg. Le produit est homologué et breveté, garantissant sa fiabilité.
Comment se déroule la mise en œuvre du piton mâle sur plaque métallique ?
Le piton se monte directement avec une douille de pose PMS-T adaptée à la référence. Il faut utiliser une machine avec embrayage de sécurité, puissance minimale de 500 W et 1500 tr/min. Le piton est vissé jusqu'à ce que son embase soit en butée du support métallique, avec un couple maximal de serrage de 7,7 Nm, avant de fixer le collier ou l’organe de suspente sur l’attente mâle créée.
Quelles sont les performances en termes de charges recommandées pour ce piton mâle ?
Sur un support acier de 6 mm, la résistance à la traction est jusqu’à 150 daN et la résistance au cisaillement jusqu’à 250 daN, avec un coefficient de sécurité inclus. Ces valeurs garantissent une fixation robuste adaptée aux applications industrielles et de construction.
Quels sont les temps de perçage en fonction de l’épaisseur du support métallique ?
Le temps de perçage varie de 2 secondes pour une épaisseur de 1 mm à 14 secondes pour une épaisseur de 6 mm. Cette rapidité contribue à une installation efficace sur chantier sans nécessité de pré-perçage.
Quels outils sont nécessaires pour l’installation du piton mâle PMS-M06X06 ?
L’utilisation d’une machine équipée d’un embrayage de sécurité avec une puissance minimale de 500 W et 1500 tr/min est requise. Le montage s’effectue avec la douille de pose spécifique PMS-T-M6, adaptée au filetage M6 du piton.
