25 chevilles de frappe ETE option 7 - acier zingué - M16x65mm - SCELL-IT - SAPLUS16
Référence : S344SAPLUS16
Découvrez 25 chevilles de frappe ETE option 7 - acier zingué - M16x65mm - SCELL-IT - SAPLUS16 disponible à l'achat
- Faible profondeur de perçage pour un montage rapide.
- Expansion contrôlée grâce à l'outil de pose SG ou STSA.
- Collerette intégrée pour un montage sans glissement.
- Bouchement facile en cas d'ancrage abandonné.
- Résistance au feu jusqu'à 120 minutes.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

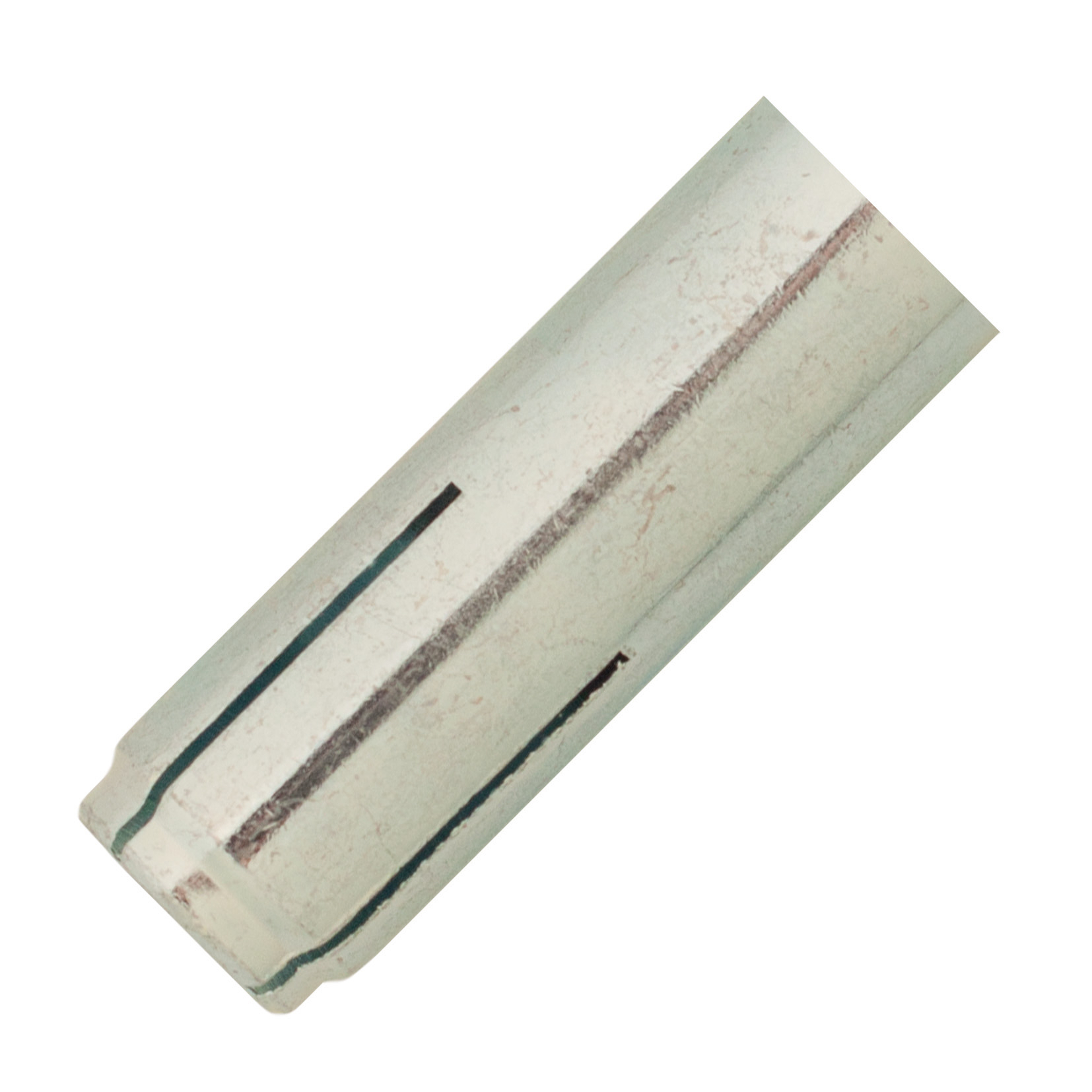

La cheville de frappe SAPLUS16 est une cheville en acier électrozingué de dimensions M16x65 mm, spécialement conçue pour un montage fiable et rapide dans le béton et la pierre naturelle dense.
Elle se distingue par une faible profondeur de perçage de 20 mm, une profondeur d’ancrage de 68 mm et une longueur totale de 65 mm, ce qui optimise le temps de pose.
La cheville nécessite une épaisseur minimale du support de 160 mm, une distance minimale au bord de 200 mm et un entraxe minimal de 200 mm.
Elle est fabriquée en acier électrozingué avec un revêtement minimum de 5 μm.
Elle est compatible avec des vis ou tiges filetées en acier de classe 4.6 à 8.8.
La cheville SAPLUS16 est agréée pour une utilisation dans le béton fissuré ou non fissuré, de classe C20/25 à C50/60 selon l’ATE béton option 1.
Elle convient également pour une mise en œuvre dans le béton C12/15 ou dans la pierre naturelle dense.
Le montage s’effectue en perçant un trou au diamètre recommandé (20 mm), puis en insérant la cheville à fleur de la surface.
L’expansion est réalisée avec l’outil de pose SG ou STSA, qui garantit une expansion contrôlée et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un positionnement précis.
L’opération d’expansion est terminée lorsque l’épaulement de l’outil de pose est en butée sur la cheville.
Enfin, la vis métrique ou la tige filetée est vissée dans la cheville en respectant un couple de serrage maximal de 60 Nm.
Cette cheville offre une reprise de charges élevée, adaptée à des applications techniques exigeantes.
Elle bénéficie également d’une résistance au feu certifiée jusqu’à 120 minutes.
Elle est particulièrement adaptée à la fixation de suspentes de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), de suspentes de faux plafonds, ainsi qu’à la fixation d’équipements fixes tels que des échelles, grilles ou équipements techniques.
Elle permet aussi la fixation murale ou au sol d’équipements pour le carottage béton.
En cas d’ancrage abandonné, le bouchage est facile et propre.
Une version inox (référence A4-SAPLUS) est également disponible pour des applications nécessitant une résistance accrue à la corrosion.
En résumé, la cheville de frappe SAPLUS16 est une solution performante et facile à poser, offrant une excellente tenue mécanique et répondant aux exigences de sécurité incendie grâce à sa certification de 120 minutes.
Elle est compatible avec un large éventail de matériaux supports et garantit un montage précis grâce à son système d’expansion contrôlée et sa collerette intégrée.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un faible diamètre de perçage. L’outil de pose SG ou STSA permet une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, garantissant ainsi un montage fiable. En cas d’ancrage abandonné, le bouchage est facile et propre. La cheville offre une reprise de charges élevée et une résistance au feu de 120 minutes.
Les dimensions du modèle M16x65mm sont les suivantes : diamètre de perçage 20 mm, profondeur de perçage 68 mm, longueur totale 65 mm, longueur de vissage mini 20 mm, couple de serrage maximal 60 Nm, épaisseur minimale du support 160 mm, distance minimale aux bords 200 mm, entraxe minimum 200 mm. Ces valeurs sont conformes aux normes et coefficients de sécurité issus de l’ETAG001 avec un coefficient d’action partiel Ϫf=1.4.
La cheville est utilisée pour la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes (échelles, grilles, équipements techniques), ainsi que pour la fixation murale ou au sol d’équipements pour le carottage béton.
Le mode de pose consiste à percer au diamètre requis, nettoyer le trou, insérer la cheville à fleur de la surface, puis à positionner l’outil de pose (STSA ou SG) en contact avec la cheville et frapper à l’aide d’un marteau pour enfoncer le cône dans la cheville. L’opération est terminée lorsque l’épaulement de l’outil est en butée. Enfin, la vis ou tige filetée est vissée dans la cheville en respectant le couple de serrage maximal.
Une version inox (référence A4-SAPLUS) est également disponible pour des applications nécessitant une résistance accrue à la corrosion.
- matériau : acier électrozingué avec revêtement ≥ 5 μm
- dimensions : M16 x 65 mm
- diamètre de perçage recommandé : 20 mm
- profondeur de perçage : 20 mm
- profondeur d’ancrage : 68 mm
- longueur totale : 65 mm
- épaisseur minimale du support : 160 mm
- distance minimale au bord : 200 mm
- entraxe minimal : 200 mm
- compatible avec vis ou tiges filetées acier classe 4.6 à 8.8
- couple de serrage maximal : 60 Nm
- agréée pour béton fissuré ou non fissuré de classe C20/25 à C50/60 (ATE béton option 1)
- convient aussi pour béton C12/15 et pierre naturelle dense
- résistance au feu certifiée jusqu’à 120 minutes
- outil de pose SG ou STSA pour expansion contrôlée et montage sans effort
- collerette intégrée empêchant le glissement de la douille dans le trou
- référence fournisseur : SAPLUS16
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec la cheville de frappe SAPLUS16 ?
La cheville SAPLUS16 est agréée pour une utilisation dans le béton fissuré ou non fissuré de classes C20/25 à C50/60 selon l’agrément technique européen (ATE option 1). Elle convient également pour le béton C12/15 et la pierre naturelle dense.
Comment garantir une pose correcte et sécurisée de cette cheville ?
Il est indispensable d’utiliser les outils de pose adaptés SG ou STSA pour assurer une expansion contrôlée et un montage sans effort. Le perçage doit respecter le diamètre et la profondeur indiqués, et le couple de serrage maximal (60 Nm pour le M16x65) doit être respecté.
Quelles sont les performances mécaniques recommandées pour cette cheville ?
Pour la référence M16x65, la cheville supporte des charges de service recommandées de 300 daN en traction et en cisaillement, calculées selon les coefficients de sécurité de l’ETAG001 et l’agrément ETA 15/0525.
Quels sont les avantages spécifiques de la cheville SAPLUS16 pour les interventions sur chantier ?
Elle offre une faible profondeur de perçage et d’ancrage, ce qui facilite un montage rapide. Sa collerette intégrée empêche la douille d’ancrage de glisser trop profondément, garantissant un positionnement fiable. En cas d’ancrage abandonné, le bouchage est facile et propre.
Quelle résistance au feu offre cette cheville ?
La cheville SAPLUS16 bénéficie d’une résistance au feu certifiée de 120 minutes (classe FB120), assurant une sécurité renforcée dans les applications nécessitant cette caractéristique.
