25 chevilles de frappe ETE option 7 - acier zingué - M16x65mm - SCELL-IT - SAPLUS16C
Référence : S344SAPLUS16C
Découvrez 25 chevilles de frappe ETE option 7 - acier zingué - M16x65mm - SCELL-IT - SAPLUS16C disponible à l'achat
- Faible profondeur de perçage et d'ancrage optimisée.
- Expansion contrôlée pour un montage aisé et sans effort.
- Collerette intégrée pour un positionnement sécurisé.
- Bouchement facile en cas d'ancrage abandonné.
- Résistance au feu jusqu'à 120 minutes.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

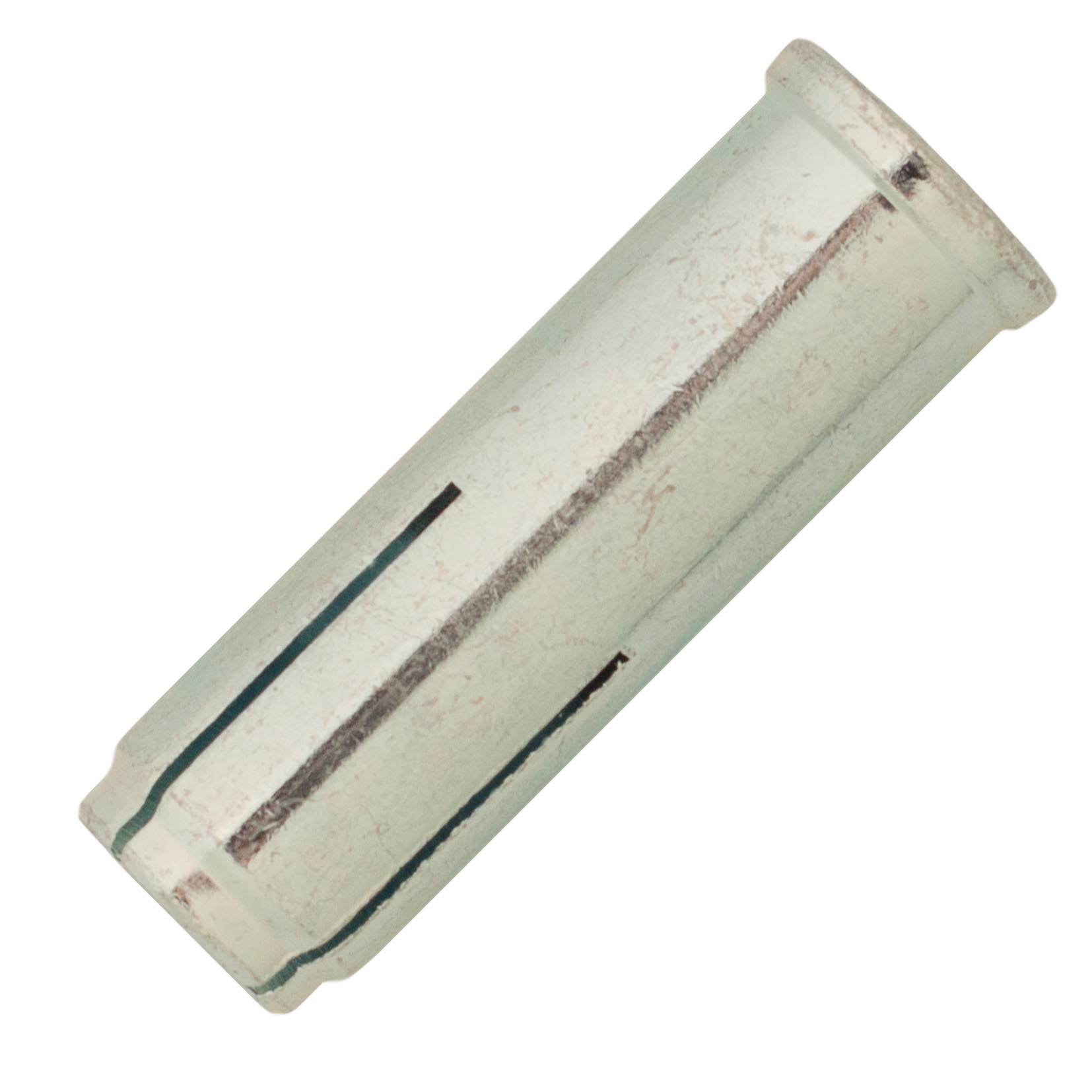

La cheville de frappe SAPLUS est une cheville en acier électrozingué d’au moins 5 μm, équipée d’un taraudage intérieur permettant la fixation de vis métriques ou de tiges filetées en acier de classe 4.6, 5.6, 5.8 ou 8.8.
Elle est spécialement conçue pour une utilisation dans le béton fissuré ou non fissuré, de classe C20/25 à C50/60, avec une approbation technique européenne (ATE béton option 1).
Elle peut également être mise en œuvre dans du béton C12/15 ou dans de la pierre naturelle dense.
Cette cheville se caractérise par une faible profondeur de perçage, une profondeur d’ancrage et un diamètre de perçage optimisés.
La pose est facilitée par l’utilisation des outils SG ou STSA qui assurent une expansion contrôlée et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, garantissant ainsi un positionnement sécurisé.
En cas d’ancrage abandonné, le bouchage est simple et propre.
La cheville offre une reprise de charges élevée et une résistance au feu certifiée jusqu’à 120 minutes.
Le principe de fonctionnement consiste à percer un trou au diamètre requis, puis à insérer la cheville SAPLUS à fleur de la surface du béton.
L’expansion s’effectue en positionnant l’outil de pose STSA ou SG en alignement avec la cheville, puis en frappant avec un marteau pour enfoncer le cône dans la cheville.
L’opération est terminée lorsque l’épaulement de l’outil de pose est en butée contre la cheville.
Enfin, la vis métrique ou la tige filetée peut être vissée en respectant le couple de serrage maximal recommandé.
Pour la version M16x65 mm, les dimensions sont les suivantes : diamètre de perçage de 20 mm, profondeur de perçage de 68 mm, profondeur d’ancrage de 65 mm, longueur minimale de vissage de 20 mm et couple de serrage maximal de 60 Nm.
L’épaisseur minimale du support doit être de 160 mm, avec une distance minimale au bord de 200 mm et un entraxe minimal de 200 mm.
Les charges de service recommandées pour la cheville M16 sont de 300 daN en traction et en cisaillement dans du béton C20/25.
Les usages types incluent la suspension de réseaux tels que chemins de câbles, tuyauteries, ventilation et sprinklers, la suspension de faux plafonds, la fixation d’équipements fixes comme des échelles, grilles ou équipements techniques, ainsi que la fixation murale ou au sol d’équipements nécessitant un carottage béton.
La cheville SAPLUS est disponible avec ou sans collerette et existe également en version inox (référence A4-SAPLUS).
Les matériaux composants sont la douille et le cône d’expansion en acier électrozingué, garantissant robustesse et durabilité.
Pour une fixation optimale, il est recommandé de choisir la longueur de vis selon la formule suivante : longueur de vis = longueur de vissage minimale + épaisseur de la pièce à fixer.
Cette cheville allie performance, facilité de pose et sécurité, répondant aux normes européennes en vigueur pour les ancrages dans le béton fissuré et non fissuré.
Ses principaux avantages comprennent une faible profondeur de perçage, une profondeur d’ancrage et un diamètre de perçage réduits, garantissant un montage efficace et sécurisé. L’outil de pose SG ou STSA assure une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, facilitant ainsi un montage sans problème. En cas d’ancrage abandonné, le bouchage est facile et propre. La cheville supporte des reprises de charges élevées et présente une résistance au feu de 120 minutes. Elle existe également en version inox (référence A4-SAPLUS).
La mise en œuvre s’effectue en perçant au diamètre adapté, en nettoyant le trou, puis en insérant la cheville SAPLUS à fleur de la surface du béton. L’expansion se réalise en positionnant l’outil de pose STSA ou SG en alignement avec la cheville, puis en frappant avec un marteau pour enfoncer le cône dans la cheville jusqu’à butée. Ensuite, la vis métrique ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximal recommandé.
Les applications typiques incluent la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes (échelles, grilles, équipements techniques) ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Dimensions et données techniques pour la référence M16x65mm (SAPLUS16C) :
- Longueur totale : 65 mm
- Diamètre de perçage : 20 mm
- Profondeur de perçage : 68 mm
- Longueur de vissage minimum : 20 mm
- Couple de serrage maximum : 60 Nm
- Épaisseur minimale du support : 160 mm
- Distance minimale aux bords : 200 mm
- Entraxe minimum : 200 mm
Les charges admissibles en traction et cisaillement dans du béton C20/25 sont respectivement de 300 daN et 300 daN pour la taille M16.
Ce produit est conforme à l’évaluation technique européenne (ETA option 1) pour le béton fissuré et non fissuré, avec une classification de résistance au feu FB120.
Des outils de pose spécifiques (STSA16 et SG16) sont recommandés pour garantir un montage optimal.
En résumé, la cheville de frappe SAPLUS M16x65mm en acier zingué est une solution performante et certifiée pour des fixations solides dans le béton et la pierre dense, offrant facilité d’installation, haute résistance mécanique et sécurité accrue grâce à sa résistance au feu et à ses caractéristiques techniques précises.
- matière : acier électrozingué ≥ 5 μm
- taraudage intérieur pour vis métriques ou tiges filetées acier classe 4.6, 5.6, 5.8 ou 8.8
- support : béton fissuré ou non fissuré classe C20/25 à C50/60 (ATE béton option 1), béton C12/15, pierre naturelle dense
- faible profondeur de perçage, profondeur d’ancrage et diamètre de perçage optimisés
- outil de pose SG ou STSA pour expansion contrôlée et montage sans effort
- collerette intégrée empêchant la douille de glisser dans le trou
- bouchage facile et propre en cas d’ancrage abandonné
- résistance au feu certifiée jusqu’à 120 minutes (classe FB120)
- dimensions pour version M16x65 mm : diamètre perçage 20 mm, profondeur perçage 68 mm, profondeur ancrage 65 mm, longueur vissage minimale 20 mm, couple serrage maximal 60 Nm
- épaisseur minimale du support 160 mm, distance minimale au bord 200 mm, entraxe minimal 200 mm
- charges de service recommandées pour M16 : 300 daN en traction et en cisaillement dans béton C20/25
- référence fournisseur : SAPLUS16C
- disponible avec ou sans collerette, aussi en version inox (référence A4-SAPLUS)
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec la cheville de frappe SAPLUS M16x65mm ?
Cette cheville est agréée pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60 selon l’European Technical Assessment option 1. Elle convient également pour le béton C12/15 ainsi que pour la pierre naturelle dense.
Comment se déroule la mise en œuvre de cette cheville ?
Il faut percer un trou de diamètre 20 mm et nettoyer ce trou. La cheville SAPLUS est insérée à fleur de la surface du béton. Ensuite, l’outil de pose SG ou STSA est positionné en alignement avec la cheville, puis frappé au marteau pour enfoncer le cône dans la cheville jusqu’à butée. Enfin, la vis métrique ou la tige filetée est vissée en respectant un couple de serrage maximal de 60 Nm.
Quelles sont les performances de charge de cette cheville ?
Pour un ancrage dans du béton C20/25, la cheville supporte une traction et un cisaillement jusqu’à 300 daN. Ces valeurs tiennent compte des coefficients de sécurité appliqués selon les normes ETA et ETAG001.
Quels sont les éléments techniques garantissant la fiabilité du montage ?
La cheville présente une faible profondeur de perçage et d’ancrage ainsi qu’un diamètre de perçage réduit. L’expansion est contrôlée grâce à l’outil de pose SG ou STSA, assurant un montage sans effort. La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, garantissant un positionnement précis et sécurisé.
Comment cette cheville répond-elle aux exigences de sécurité incendie ?
Elle bénéficie d’une résistance au feu certifiée pendant 120 minutes, classée FB120, ce qui garantit sa tenue dans les situations exposées au feu.
