25 chevilles de frappe ETE option 7 - acier zingué - M20x80mm - SCELL-IT - SAPLUS20
Référence : S344SAPLUS20
Découvrez 25 chevilles de frappe ETE option 7 - acier zingué - M20x80mm - SCELL-IT - SAPLUS20 disponible à l'achat
- Faible profondeur de perçage et d'ancrage.
- Outil de pose SG ou STSA pour un montage facile.
- Collerette intégrée pour un positionnement précis.
- Bouchement propre en cas d'ancrage abandonné.
- Haute capacité de reprise de charges et résistance au feu.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

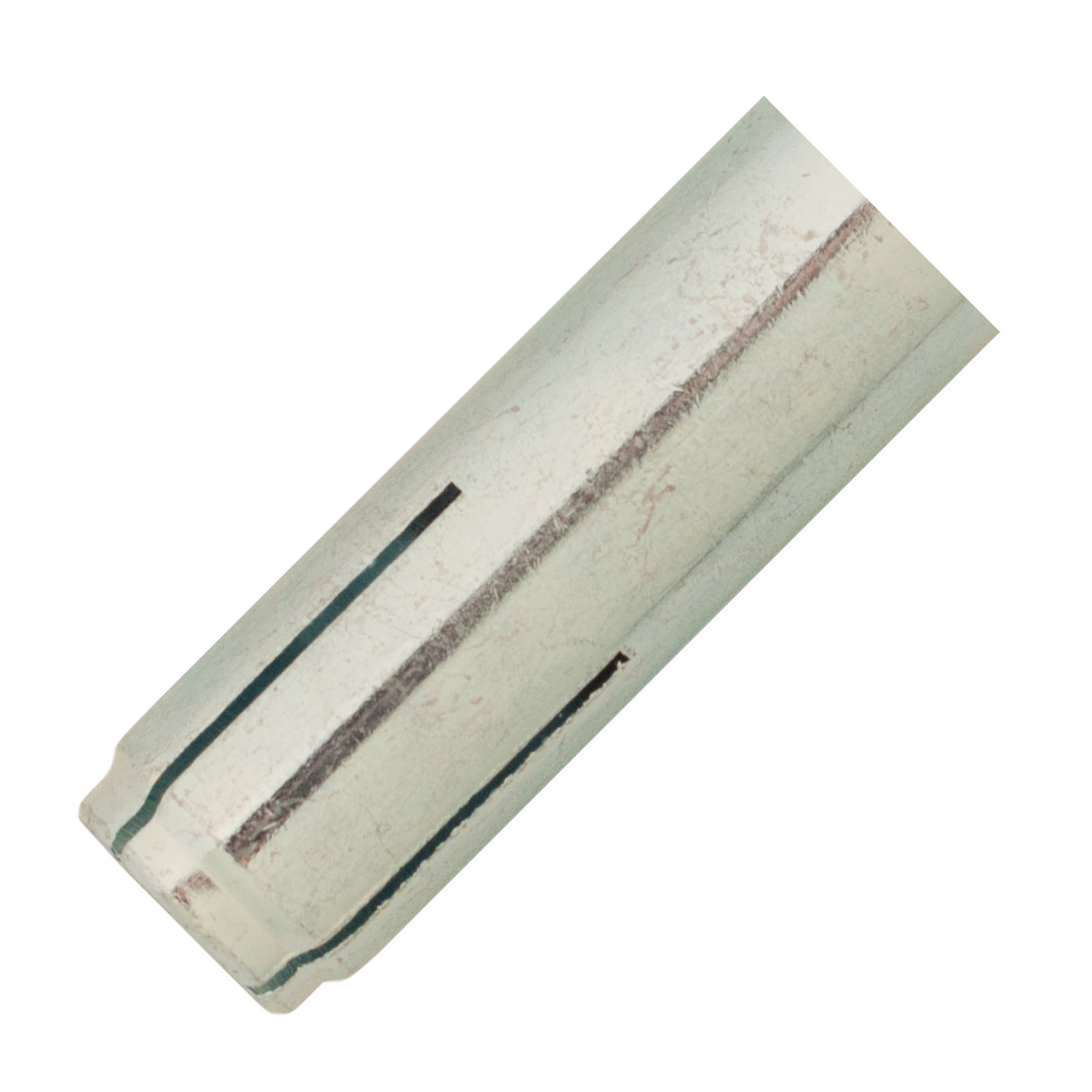

La cheville de frappe SAPLUS en acier zingué M20x80mm est spécialement conçue pour un ancrage performant dans le béton fissuré ou non fissuré, de classe C20/25 à C50/60, ainsi que dans le béton C12/15 ou la pierre naturelle dense.
Cette cheville est fabriquée en acier électrozingué avec une épaisseur de zinc d’au moins 5μm.
Elle est destinée à être utilisée avec des vis ou tiges filetées en acier de classe 4.6, 5.6, 5.8 ou 8.8.
La mise en œuvre est facilitée par un faible diamètre de perçage (25 mm), une faible profondeur de perçage (85 mm) et d’ancrage (25 mm).
L’outil de pose SG ou STSA garantit une expansion contrôlée de la cheville et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un positionnement précis et un montage sans problème.
En cas d’ancrage abandonné, le bouchement est facile et propre.
Les dimensions techniques pour ce modèle sont : une longueur totale de 80 mm, un couple de serrage maximal de 120 Nm, une épaisseur minimale du support de 200 mm, une distance minimale au bord de 240 mm et un entraxe minimal de 200 mm.
La cheville SAPLUS offre une reprise de charges élevée avec des charges de service recommandées de 360 daN en traction et en cisaillement dans du béton C20/25.
Elle bénéficie d’une résistance au feu certifiée jusqu’à 120 minutes (classe FB120).
Une version inox (référence A4-SAPLUS) est également disponible pour des applications spécifiques.
Cette cheville est adaptée pour la fixation de suspentes de réseaux tels que chemins de câbles, tuyauteries, ventilation, sprinklers, ainsi que pour la suspension de faux plafonds.
Elle permet aussi la fixation d’équipements fixes comme échelles, grilles et équipements techniques, ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
La pose s’effectue en perçant au diamètre requis, en nettoyant le trou, puis en insérant la cheville à fleur de la surface.
L’expansion est réalisée en positionnant l’outil de pose SG ou STSA en contact avec la collerette, puis en frappant avec un marteau pour enfoncer le cône dans la cheville.
L’opération est terminée lorsque l’épaulement de l’outil est en butée contre la cheville.
Enfin, la vis métrique ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximal.
Ce produit bénéficie d’une évaluation technique européenne (ETA 15/0525 option 1) pour le béton fissuré et non fissuré.
Le conditionnement comprend 25 chevilles de frappe SAPLUS en acier zingué, référence SAPLUS20.
Cette cheville combine robustesse, facilité de pose et haute performance pour des fixations fiables et durables dans les ouvrages en béton.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit. L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort, tandis que la collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, assurant un montage sans problème. En cas d’ancrage abandonné, un bouchage facile et propre est possible. La cheville offre une reprise de charges élevée et bénéficie d’une résistance au feu de 120 minutes (classe FB120).
Les dimensions techniques sont les suivantes : diamètre de perçage 25 mm, profondeur de perçage 85 mm, longueur de vissage minimale 25 mm, couple de serrage maximal 120 Nm, épaisseur minimale du support 200 mm, distance minimale aux bords 240 mm et entraxe minimal 200 mm.
La mise en œuvre s’effectue en perçant au diamètre indiqué, en nettoyant le trou, puis en insérant la cheville SAPLUS à fleur de la surface du béton. L’expansion se réalise en positionnant l’outil de pose STSA ou SG en alignement avec la cheville, puis en frappant à l’aide d’un marteau pour enfoncer le cône dans la cheville. L’opération est terminée lorsque l’épaulement de l’outil est en butée. Enfin, la vis ou la tige filetée est vissée dans la cheville en respectant le couple maximal.
Les applications typiques comprennent la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes tels que des échelles, grilles ou équipements techniques, ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
La cheville SAPLUS existe également en version inox A4 pour des usages spécifiques.
Les charges de service recommandées pour cette cheville en béton C20/25 sont de 360 daN en traction et en cisaillement.
Des outils de pose spécifiques (références STSA20 et SG20) sont disponibles pour garantir une installation optimale.
- matériau : acier électrozingué avec épaisseur de zinc ≥ 5μm
- utilisation avec vis ou tige filetée en acier de classe 4.6, 5.6, 5.8 ou 8.8
- convient pour béton fissuré ou non fissuré de classe C20/25 à C50/60, béton C12/15 et pierre naturelle dense
- longueur totale : 80 mm
- diamètre de perçage : 25 mm
- profondeur de perçage : 85 mm
- profondeur d’ancrage : 25 mm
- couple de serrage maximal : 120 Nm
- épaisseur minimale du support : 200 mm
- distance minimale au bord : 240 mm
- entraxe minimal : 200 mm
- reprise de charges recommandées en traction et cisaillement : 360 daN dans béton C20/25
- résistance au feu certifiée : 120 minutes (classe FB120)
- évaluation technique européenne (ETA 15/0525 option 1) pour béton fissuré et non fissuré
- outil de pose SG ou STSA pour une expansion contrôlée et un montage sans effort
- collerette intégrée pour un positionnement précis et éviter le glissement dans le trou
- bouchement facile et propre en cas d’ancrage abandonné
- référence fournisseur : SAPLUS20
- marque : Scell-it
