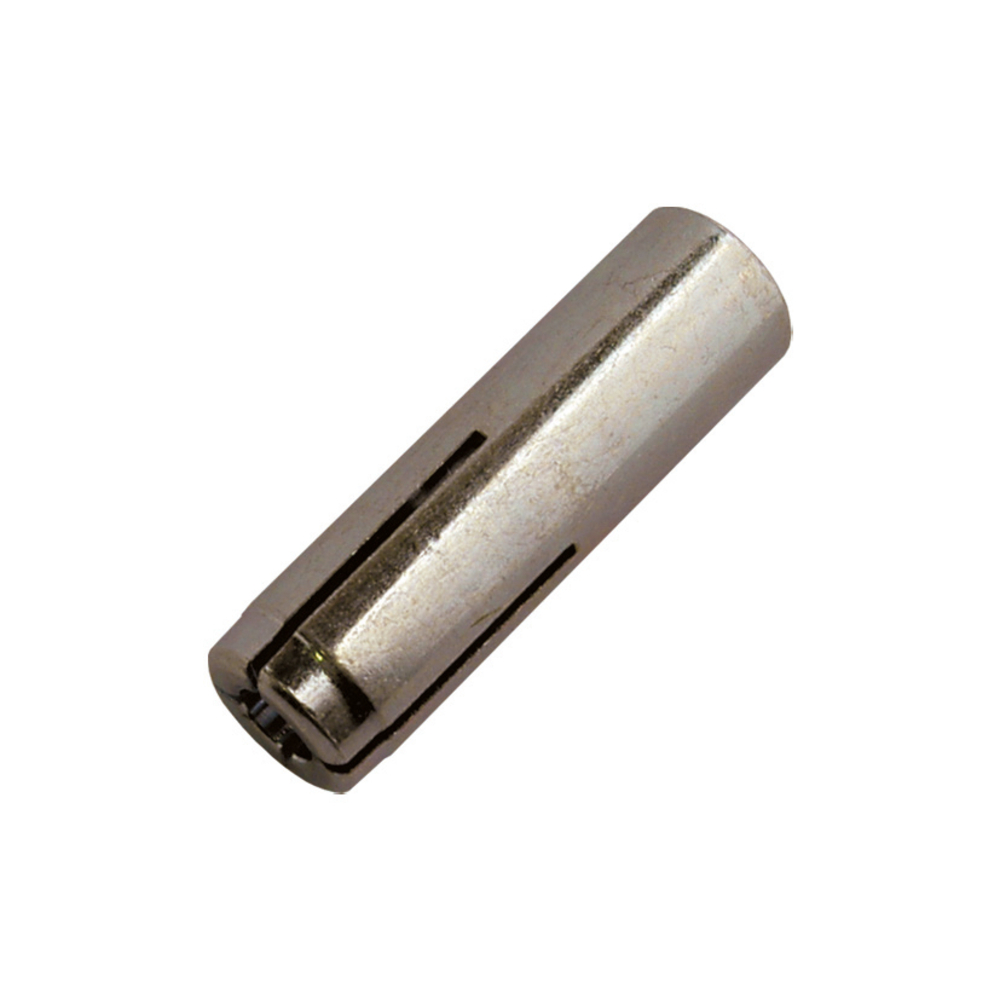

25 chevilles de frappe ETE option 7 - INOX A4 - M16x65mm - SCELL-IT - A4-SAPLUS16
Référence : S344A4SAPLUS16
Découvrez 25 chevilles de frappe ETE option 7 - INOX A4 - M16x65mm - SCELL-IT - A4-SAPLUS16 disponible à l'achat
- Faible profondeur de perçage pour un montage simplifié
- Outil de pose SG/STSA pour une expansion contrôlée
- Collerette intégrée pour un placement précis
- Bouchement simple en cas d'ancrage non utilisé
- Résistance au feu jusqu'à 120 minutes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La cheville de frappe ETE option 7 en inox A4 M16x65mm de la gamme SCELL-IT est une solution technique performante pour les fixations dans le béton et la pierre naturelle dense.
Conçue en acier inoxydable A4, elle intègre une douille et un cône d’expansion en inox A4.
Elle est compatible avec des vis ou tiges filetées en acier inox A4 de classe 70 ou 80.
Cette cheville est agréée pour une utilisation dans le béton non fissuré de classe C20/25 à C50/60, ainsi que dans le béton C12/15 et la pierre naturelle dense, conformément à l’option 7 de l’European Technical Assessment (ETA).
La mise en œuvre est simple et efficace :
- Le perçage s’effectue avec un diamètre spécifique de 20 mm adapté à la cheville.
- La cheville est insérée à fleur de la surface du béton.
- L’expansion est réalisée à l’aide d’un outil de pose SG ou STSA, garantissant une expansion contrôlée et un montage sans effort.
- Une fois l’expansion terminée, la vis métrique ou la tige filetée peut être vissée avec un couple de serrage maximal de 60 Nm.
Les caractéristiques techniques spécifiques au modèle M16x65mm sont les suivantes :
- Diamètre de perçage (dcut) : 20 mm
- Profondeur de perçage (h1) : 68 mm
- Longueur totale (L) : 65 mm
- Longueur de vissage minimum (lsmin) : 20 mm
- Couple de serrage maximum (Tmax) : 60 Nm
- Épaisseur minimale du support (hmin) : 160 mm
- Distance minimale au bord (cmin) : 200 mm
- Entraxe minimum (smin) : 200 mm
Cette cheville assure une reprise de charges élevée, avec des valeurs en traction allant jusqu’à 1260 daN et en cisaillement jusqu’à 1920 daN pour le modèle M16.
Parmi ses avantages, on note :
- Une faible profondeur de perçage facilitant le montage.
- Une collerette intégrée empêchant la douille d’ancrage de glisser trop profondément dans le trou, assurant une pose précise.
- Un bouchement facile et propre en cas d’ancrage abandonné.
- Une résistance au feu certifiée jusqu’à 120 minutes (FB120).
Les usages typiques incluent la fixation de suspentes de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, ainsi que la fixation d’équipements fixes tels que des échelles, grilles ou équipements techniques.
Le conditionnement proposé est de 25 chevilles par paquet.
Cette cheville de frappe inox A4 est un produit fiable, conforme aux normes européennes, garantissant des performances optimales pour les installations en béton et pierre naturelle dense.
Cette cheville se distingue par une faible profondeur de perçage, une faible profondeur d’ancrage et un diamètre de perçage réduit. L’outil de pose SG ou STSA garantit une expansion contrôlée et un montage sans effort. La collerette intégrée empêche la douille d'ancrage de glisser trop profondément dans le trou, assurant un montage fiable. En cas d’ancrage abandonné, le bouchage est facile et propre. La cheville offre une reprise de charges élevée ainsi qu’une résistance au feu certifiée pendant 120 minutes.
La mise en œuvre s’effectue en perçant au diamètre indiqué, puis en nettoyant le trou. La cheville est insérée à fleur de la surface du béton. L’expansion se réalise en positionnant l’outil de pose STSA ou SG en contact avec la cheville et en frappant avec un marteau pour enfoncer le cône. L’opération est terminée lorsque l’épaulement de l’outil est en butée. Ensuite, on visse la vis métrique ou la tige filetée dans la cheville en respectant un couple de serrage maximal (Tmax).
Les applications typiques comprennent la suspension de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers), la suspension de faux plafonds, la fixation d’équipements fixes comme échelles, grilles ou équipements techniques, ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Dimensions et données de montage pour la référence M16x65mm (A4-SAPLUS16) :
- Diamètre de filetage intérieur : M16
- Longueur totale : 65 mm
- Diamètre de perçage : 20 mm
- Profondeur de perçage : 68 mm
- Longueur de vissage mini : 20 mm
- Couple de serrage maximum : 60 Nm
- Épaisseur du support mini : 160 mm
- Distance au bord mini : 200 mm
- Entraxe mini : 200 mm
Les charges de service en béton C20/25 avec vis en acier inoxydable classe 70 sont :
- Traction : 1260 daN
- Cisaillement : 1920 daN
Les outils de pose recommandés sont les modèles STSA16 ou SG16 adaptés au diamètre M16.
Cette cheville est conforme à la norme européenne ETA option 7 FB120, garantissant sa fiabilité et sa sécurité dans les applications structurelles.
- matière : douille et cône d’expansion en acier inoxydable A4
- compatible avec vis ou tige filetée acier inox A4 classe 70 ou 80
- agréé pour béton non fissuré classe C20/25 à C50/60 (option 7 ETA)
- convient pour béton C12/15 et pierre naturelle dense
- diamètre de perçage (dcut) : 20 mm
- profondeur de perçage (h1) : 68 mm
- longueur totale (L) : 65 mm
- longueur de vissage minimum (lsmin) : 20 mm
- couple de serrage maximum (Tmax) : 60 Nm
- épaisseur minimale du support (hmin) : 160 mm
- distance minimale au bord (cmin) : 200 mm
- entraxe minimum (smin) : 200 mm
- reprise de charges en traction jusqu’à 1260 daN
- reprise de charges en cisaillement jusqu’à 1920 daN
- résistance au feu certifiée jusqu’à 120 minutes (FB120)
- outil de pose SG ou STSA pour expansion contrôlée
- collerette intégrée empêchant la douille de glisser dans le trou
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec cette cheville de frappe inox A4 ?
Cette cheville est agréée pour une utilisation dans du béton non fissuré de classe C20/25 à C50/60 (option 7 ATE béton) et convient également pour du béton C12/15 ainsi que pour de la pierre naturelle dense.
Comment se déroule la mise en œuvre de cette cheville ?
La mise en œuvre comprend le perçage au diamètre dcut, le nettoyage du trou, l'insertion de la cheville à fleur de la surface, puis le positionnement et le frappe de l’outil de pose SG ou STSA pour enfoncer le cône jusqu’à butée. Enfin, il faut visser la vis métrique ou la tige filetée en respectant le couple de serrage maximum indiqué.
Quels sont les avantages techniques spécifiques de cette cheville ?
Elle présente une faible profondeur de perçage, une expansion contrôlée grâce à l’outil de pose, une collerette intégrée qui empêche la douille de glisser trop profondément, un bouchage facile en cas d’ancrage abandonné, ainsi qu’une reprise de charges élevée et une résistance au feu certifiée 120 minutes.
Quelles sont les charges de service en traction et cisaillement pour la référence M16x65mm ?
Pour le béton C20/25, les charges de service sont de 1260 daN en traction et 1920 daN en cisaillement, avec un couple de serrage maximum de 60 Nm.
Quels outils de pose sont recommandés pour cette cheville ?
Les outils de pose SG16 et STSA16 sont spécifiquement adaptés pour la cheville de référence M16x65mm, garantissant une expansion contrôlée et un montage sans effort.
