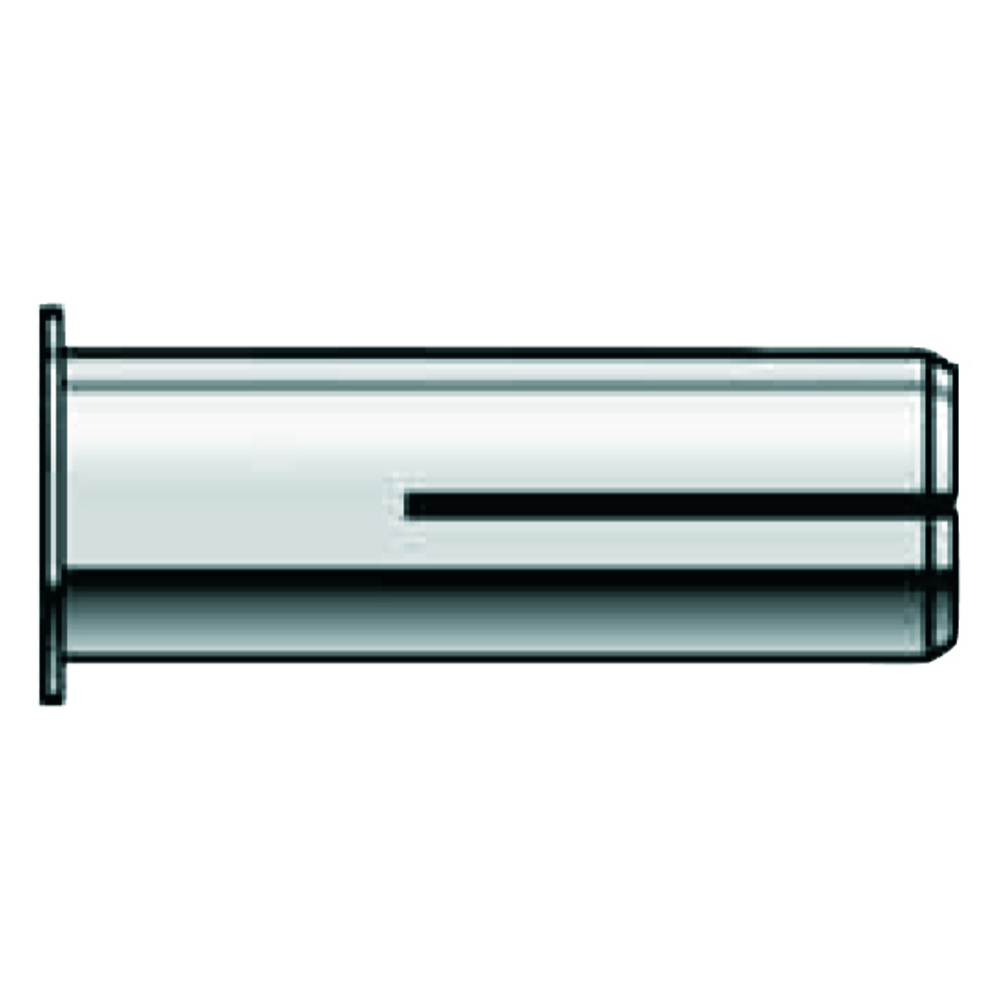

25 CHEVILLES DM 16 - ALSAFIX - PO06320
Référence : A060PO06320
Découvrez 25 CHEVILLES DM 16 - ALSAFIX - PO06320 disponible à l'achat
- Fixations solides et durables
- Faciles à poser dans divers matériaux
- Résistance accrue aux charges
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles femelles DM 16 ASLAFIX, idéales pour des fixations solides et durables.
Ces chevilles sont conçues pour s'insérer facilement dans les matériaux de construction, garantissant une fixation efficace pour vos projets. Pour une utilisation optimale, il est recommandé de les installer dans des trous préalablement percés, adaptés à leur diamètre. Assurez-vous de respecter les normes de profondeur et de propreté du trou pour une performance maximale.
Les des chevilles DM 16 ASLAFIX incluent une conception robuste permettant une résistance accrue aux charges. Elles sont fabriquées à partir de matériaux de qualité, assurant une durabilité et une fiabilité incomparable dans vos applications de chevillage. Adaptées à différents types de supports, elles facilitent des assemblages stables et sécurisés.
Usages et applications :
- Construction civile lourde
- Construction industrielle lourde
- Secteur électrique lourd
- Secteur hydraulique et ferblanterie lourde
Fonctionnement :
La cheville femelle DM 16 s’installe dans un trou préalablement percé, propre et adapté à son diamètre. Elle est frappée en place, ce qui permet une fixation rapide et sûre. Le réglage rapide se fait grâce à une forme conique spéciale. La cheville est équipée d’un cylindre avec un cône bleu stabilisateur pour faciliter le transport et l’installation. Après pose, un mortier peut être appliqué pour une couverture invisible.
Caractéristiques techniques détaillées :
- Référence : PO06320
- Diamètre d0 : 16 mm
- Longueur L0 : 65 mm
- Profondeur minimale Smin : 33 mm
- Profondeur minimale de fixation Cmin : 20 mm
- Profondeur d’ancrage h1 : 68 mm
- Diamètre de filetage df : 18 mm
- Couple d’installation Tinst : 60 Nm
- Charge recommandée en traction Nrec : 4,1 kN
- Charge recommandée en cisaillement Vrec : 13,5 kN
- Quantité : lot de 25 chevilles
- Matériau : plastique
Compatibilités :
Convient pour différents types de fixations et supports en béton C20/25 non fissuré.
Normes et certifications :
- ETA option 7 pour béton non fissuré
- Marquage CE
- Résistance au feu F120
Conditions d’utilisation et recommandations :
- Perçage d’un trou propre et adapté au diamètre de la cheville
- Respect des profondeurs d’ancrage et de fixation indiquées
- Utilisation d’outils spécifiques recommandée pour un réglage optimal
- Application possible de mortier pour couverture invisible
Avantages produit :
- Installation rapide et facile
- Résistance élevée aux charges lourdes en traction et cisaillement
- Adaptée à de nombreux secteurs industriels et de construction
- Résistance au feu certifiée
- Conception robuste avec stabilisation pour transport et pose
Conditionnement, stockage, conservation :
- Conditionné en sachets de 25 unités
- Stockage dans un endroit sec et à l’abri des intempéries
Produits associés recommandés par ALSAFIX :
- Outils de pose spécifiques (références EY75A2LS2F, EY7880LZ, EY7549LS)
- Forets et accessoires de fixation (références 12IT250, 134IK11, 134IK24)
Informations complémentaires :
Sous réserve de modifications, les informations sont données à titre indicatif. Il est recommandé de réaliser des calculs et essais préalables adaptés à chaque cas d’utilisation.
- Type de produit : Chevilles femelles DM
- Modèle : 25 Chevilles DM 16
- ASLAFIX
- Usage : Chevillage
- Quantité : 25 unités
- Taille : DM 16
- Matériau : Plastique
- Compatibilité : Convient pour différents types de fixations
- Installation : Facile à poser dans divers matériaux de construction
Questions produits
Quelle est la nature et la composition des chevilles DM 16 ALSAFIX ?
Les chevilles DM 16 ALSAFIX sont des chevilles femelles à frapper, fabriquées en plastique. Elles sont conçues pour assurer des fixations solides et durables dans les matériaux de construction, notamment dans le béton C20/25 non fissuré.
Dans quels types de matériaux et secteurs ces chevilles peuvent-elles être utilisées ?
Ces chevilles sont adaptées à une utilisation dans le béton C20/25 non fissuré et conviennent aux secteurs de la construction civile lourde, industrielle lourde, électrique lourde ainsi que dans les secteurs hydraulique et de la ferblanterie lourde.
Quelles sont les caractéristiques techniques principales à prendre en compte pour l'installation ?
Il est nécessaire de percer un trou propre et adapté au diamètre de la cheville (16 mm), avec une profondeur minimale de 33 mm et une profondeur de fixation d'au moins 20 mm. Le couple d'installation recommandé est de 60 Nm. Un réglage rapide est possible grâce à une forme conique spéciale intégrée.
Quelles performances mécaniques garantissent ces chevilles ?
Les chevilles DM 16 ALSAFIX supportent une charge recommandée en traction de 4,1 kN et une charge en cisaillement de 13,5 kN. Elles bénéficient de la certification ETA option 7 pour béton non fissuré et d'un marquage CE.
Comment se déroule la mise en œuvre de ces chevilles ?
Après perçage du trou, la cheville est insérée puis frappée en place. Un cylindre avec un cône bleu stabilisateur facilite le transport et l'installation. Il est possible d'appliquer un mortier après pose pour une couverture invisible.
Quelle est la résistance au feu de ces chevilles ?
Les chevilles DM 16 ALSAFIX disposent d'une résistance au feu classée F120, garantissant une tenue importante en cas d'exposition au feu.
