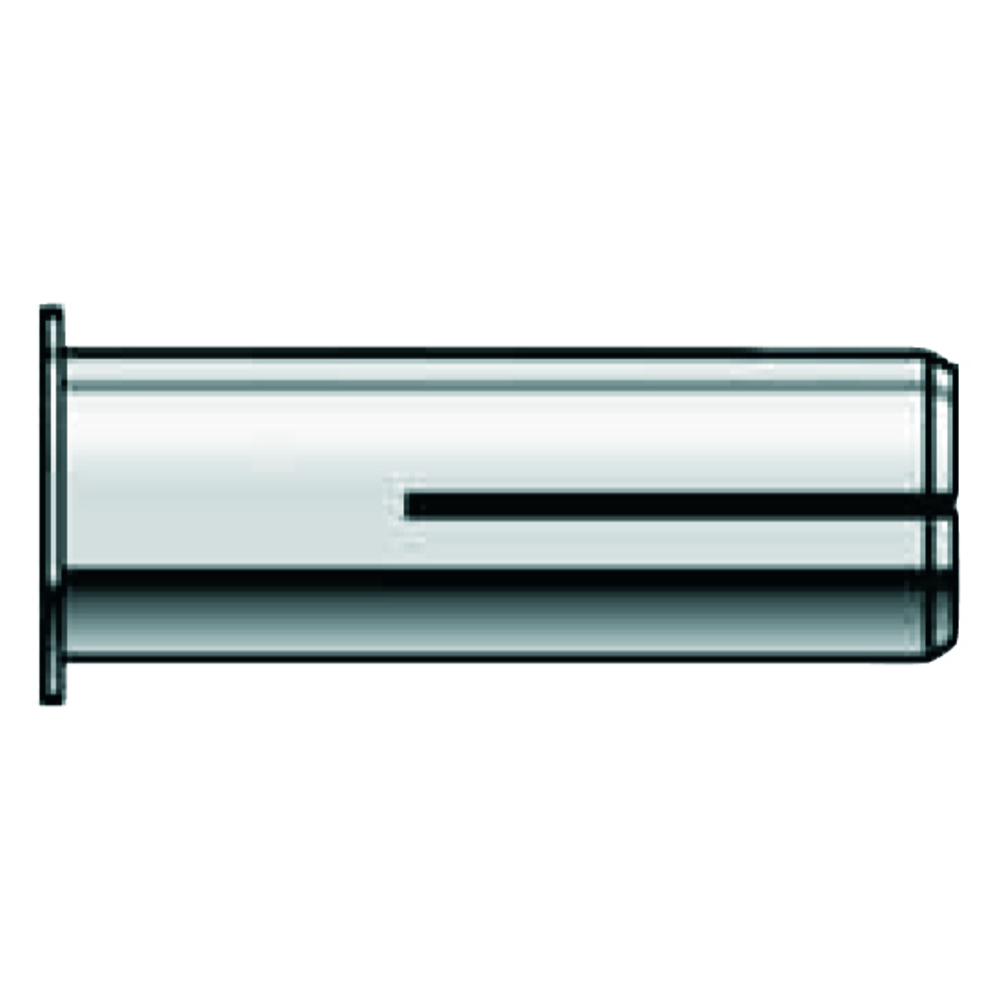

25 CHEVILLES DM 20 - ALSAFIX - PO06312
Référence : A060PO06312
Découvrez 25 CHEVILLES DM 20 - ALSAFIX - PO06312 disponible à l'achat
- Installation rapide et maintien solide
- Compatible avec vis et tiges filetées
- Convient à divers matériaux
- Fabriquée en plastique haute résistance
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles DM 20 ASLAFIX, un système de chevillage efficace et durable pour vos besoins en fixation.
Les chevilles femelles DM 20 sont conçues pour s'utiliser avec des vis adaptées, permettant une installation rapide et un maintien solide dans différents matériaux. Pour une performance optimale, assurez-vous d’utiliser les chevilles avec des vis compatibles et suivez les instructions de montage spécifiques.
Ces chevilles sont spécialement conçues pour offrir une excellente résistance et une fiabilité accrue. Fabriquées en matériaux de haute qualité, les chevilles DM 20 ASLAFIX permettent un chevillement idéal dans divers supports. Grâce à leur design, elles assurent une fixation sécurisée, que ce soit dans des plafonds, murs ou autres surfaces. Adaptées à une large gamme d'applications, elles trouvent leur place aussi bien dans les projets de bricolage que dans des installations professionnelles. Optez pour ces chevilles pour garantir la solidité de vos fixations.
Description et usages :
- Cheville femelle à frapper (drop-in anchor) utilisée pour fixer des éléments avec des vis compatibles.
- Convient pour des fixations dans des plafonds, murs et autres surfaces.
- Utilisable avec des tiges filetées.
- Applications dans des secteurs lourds : bâtiment, industrie, électricité, hydraulique et ferblanterie.
Fonctionnement :
- Installation rapide par frappe.
- Conception avec un cône spécial bleu pour stabiliser la cheville pendant le transport.
- Réglage rapide grâce à la forme conique.
- Couverture invisible après usage grâce à un rebord spécifique.
- Alignement automatique des tiges filetées.
- Outils d'installation spécifiques recommandés.
Caractéristiques techniques détaillées (référence PO06312) :
- Diamètre de la cheville (d0) : 20 mm
- Longueur (L0) : 100 mm
- Profondeur minimale de perçage (Smin) : 20 mm
- Profondeur minimale d’ancrage (Cmin) : 25 mm
- Profondeur de la cheville (h1) : 80 mm
- Diamètre de la tige filetée (df) : 120 mm
- Couple d'installation recommandé (Tinst) : 120 Nm
- Charge recommandée en traction (Nrec) : 10,2 kN
- Charge recommandée en cisaillement (Vrec) : 17,8 kN
- Conditionnement : pack de 25 unités
- Matériau : plastique haute résistance
Performances et normes :
- Conforme à l’ETA (European Technical Assessment) option 7 pour béton non fissuré.
- Résistance au feu classée F120 (120 minutes).
- Déclaration de performance disponible sur le site alsafix.com.
- Charge recommandée adaptée aux constructions lourdes.
Conditions d’utilisation et recommandations :
- Utiliser avec des vis et tiges filetées compatibles.
- Respecter les profondeurs et couples d’installation indiqués pour garantir la performance.
- Ne pas utiliser sans calculs et essais préalables adaptés à chaque cas.
- Outils d’installation spécifiques recommandés pour une pose correcte.
Avantages produit :
- Fixation sécurisée et fiable dans différents matériaux.
- Installation rapide et facile.
- Design optimisé pour la stabilité et la durabilité.
- Résistance au feu certifiée.
- Adaptée aux projets professionnels et de bricolage.
Conditionnement, stockage et conservation :
- Conditionnée en pack de 25 chevilles.
- Stockage dans un endroit sec à l’abri des intempéries.
Produits associés recommandés :
- Outils de pose et accessoires ALSAFIX référencés (EY75A2LS2F, EY7880LZ, EY7549LS, 12IT250, 134IK11, 134IK24).
Informations complémentaires :
- Sous réserve de modifications, informations données à titre indicatif.
- ALSAFIX décline toute responsabilité en cas d’utilisation sans calculs et essais adaptés.
Cette synthèse reprend les informations essentielles et techniques pour l’utilisation optimale des chevilles femelles DM 20 ALSAFIX.
- Type de produit : Cheville femelle DM 20
- Application : Chevillage
- Utilisation : Fixations dans divers matériaux
- Compatibilité : Peux être utilisée avec des tiges filetées
- Matériau : Plastique haute résistance
- Dimensions : Diamètre 20 mm
- Couleur : Standard
- Conditionnement : Pack de 25 unités
Questions produits
Quelles sont les caractéristiques techniques principales des chevilles femelles DM 20 ALSAFIX ?
Les chevilles DM 20 ont un diamètre de 20 mm et une longueur de 100 mm. Elles sont fabriquées en plastique haute résistance et compatibles avec des vis et tiges filetées. Leur installation se fait par frappe rapide, avec un couple recommandé de 120 Nm, assurant une charge en traction jusqu’à 10,2 kN et en cisaillement jusqu’à 17,8 kN.
Dans quels matériaux et contextes ces chevilles sont-elles adaptées ?
Ces chevilles conviennent pour des fixations dans divers matériaux, notamment le béton C20/25 non fissuré, conformément à l’option 7 de l’ETA. Elles sont adaptées aux applications lourdes en construction civile, industrielle, électrique et hydraulique.
Comment se déroule la mise en œuvre des chevilles DM 20 ?
L’installation rapide s’effectue par frappe avec des outils spécifiques recommandés. La cheville possède un cône bleu spécial pour stabiliser la cheville pendant le transport et faciliter le réglage grâce à sa forme conique. Après pose, la couverture est invisible grâce à un rebord spécifique, et les tiges filetées s’alignent automatiquement.
Quelles sont les normes et certifications associées à ce produit ?
Les chevilles DM 20 ALSAFIX sont certifiées selon l’ETA (European Technical Assessment) option 7 pour béton non fissuré. Elles bénéficient également d’une résistance au feu classée F120, soit 120 minutes de résistance.
Quels sont les points de vigilance pour garantir la performance et la sécurité ?
Il est impératif d’utiliser des vis et tiges filetées compatibles et de respecter les profondeurs de perçage, les couples d’installation et les charges recommandées. L’utilisation sans calculs et essais adaptés à chaque cas est déconseillée. L’emploi des outils d’installation spécifiques est recommandé pour assurer une pose correcte.
