25 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x140mm - SCELL-IT - G-L10140-BC
Référence : S344GL10140BC
Découvrez 25 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x140mm - SCELL-IT - G-L10140-BC disponible à l'achat
- Performante avec une évaluation technique européenne.
- Robuste, en nylon pour une longue durée de vie.
- Utilisable de -40°C à +80°C.
- Polyvalente pour divers types de supports.
- Adaptée aux matériaux pleins et maçonneries creuses.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

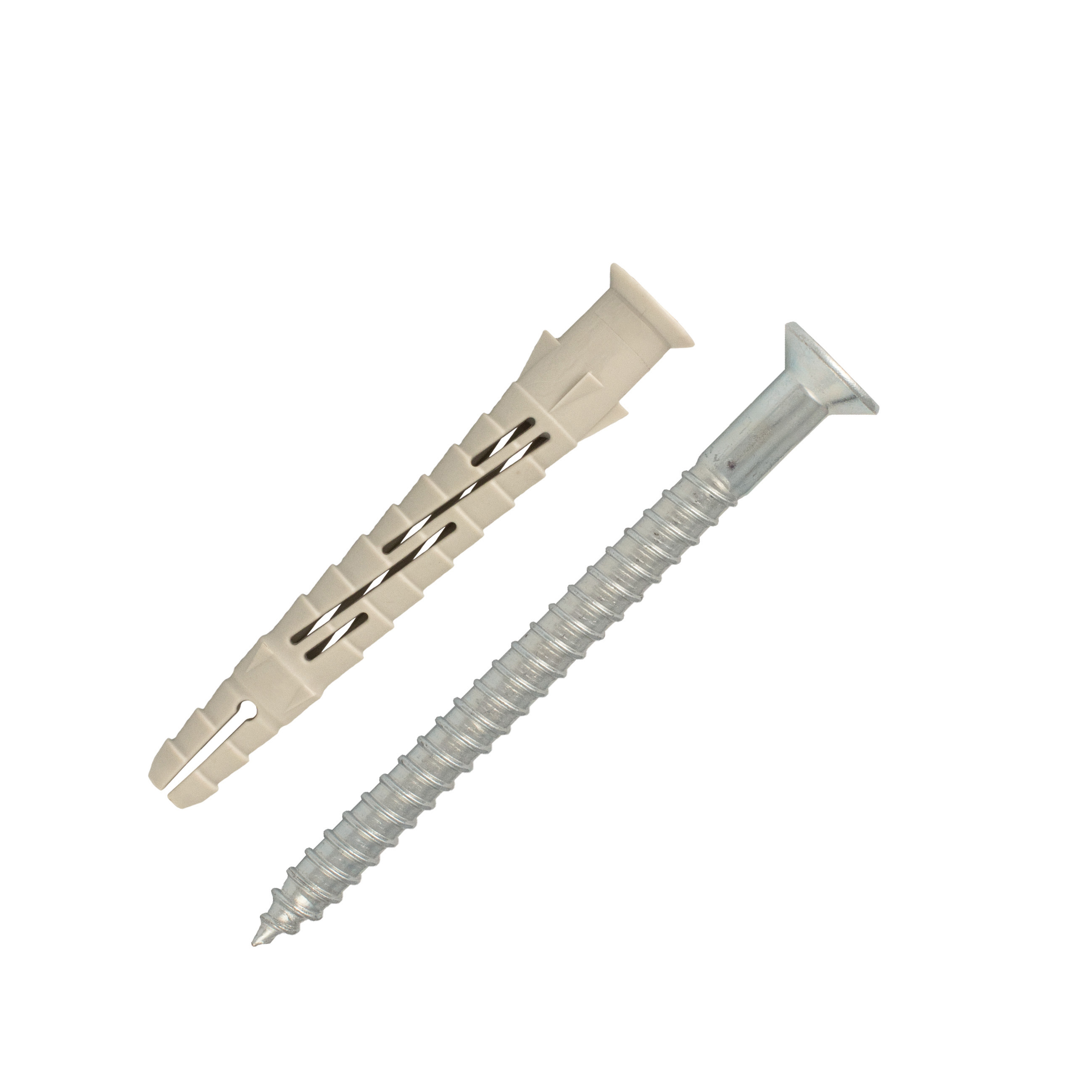

Les 25 chevilles longue expansion en nylon SCELL-IT, modèle G-L10140-BC, sont des fixations robustes et polyvalentes, conçues pour assurer une excellente tenue dans une large variété de matériaux.
Fabriquées à 100 % en nylon (polyamide PA6), ces chevilles garantissent une longue durée de vie et une grande résistance.
Elles bénéficient d’une évaluation technique européenne (ATE) qui certifie leur fiabilité dans le béton, les maçonneries pleines et creuses, ainsi que dans le béton cellulaire et la pierre naturelle à structure dense.
La plage d’utilisation s’étend de -40°C à +80°C, ce qui permet une grande adaptabilité aux différentes conditions climatiques et environnementales.
Le système d’expansion de la cheville s’adapte spécifiquement au type de support :
- Dans les matériaux pleins, la cheville gonfle uniformément sur toute la zone d’expansion, avec une profondeur d’ancrage effective (hef) de 70 mm.
- Dans les maçonneries creuses alvéolaires, l’expansion s’étend sur plusieurs alvéoles pour une fixation solide.
- Dans les parpaings creux, la cheville assure un nouage, c’est-à-dire un verrouillage de forme à l’arrière de la paroi support.
La cheville est fournie avec une vis en acier zingué à tête fraisée, de diamètre 10 mm et longueur 140 mm.
Le vissage est facilité par une empreinte TORX 40, garantissant une pose rapide et fiable.
Cette cheville est particulièrement adaptée pour des applications telles que la fixation d’ossatures de bardage rapporté, vêtures, fenêtres ou chevrons.
La mise en œuvre recommande un perçage précis sans endommager l’armature du béton, suivi d’un dépoussiérage rigoureux du trou.
La cheville est ensuite insérée par de légers coups de marteau à travers la pièce à fixer.
La vis est vissée jusqu’à ce que sa tête touche la bague plastique, assurant une bonne pose lorsque la bague ne tourne plus et que la vis est bloquée.
Les dimensions minimales du support sont de 140 mm d’épaisseur pour la cheville Ø10x140 mm.
Les distances minimales au bord et entre axes sont respectivement de 100 mm.
Cette cheville offre une résistance au feu de 90 minutes (FB90) dans le béton, avec une capacité de charge allant jusqu’à 80 kg en Ø10.
En résumé, cette cheville nylon longue expansion est un produit fiable, performant et polyvalent, qui garantit une fixation durable dans des conditions variées et sur de nombreux matériaux.
Cette cheville est fabriquée en nylon 100 % polyamide PA6, assurant une grande robustesse et une longue durée de vie, avec une utilisation possible dans une plage de températures de -40°C à +80°C. Le système d’expansion s’adapte au type de support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion en profondeur dans les maçonneries creuses alvéolaires (type brique Porotherm) et nouage (verrouillage de forme) dans les parpaings creux.
La version G-L10140-BC est équipée d’une vis en acier zingué à tête fraisée, avec une empreinte TORX 40, facilitant le vissage. La cheville a un diamètre de 10 mm et une longueur totale de 140 mm, avec une épaisseur à fixer de 70 mm. Le perçage doit être réalisé à 10 mm de diamètre et une profondeur de 150 mm est recommandée.
Les charges de service maximales sont de 160 daN en traction et 440 daN en cisaillement dans le béton C16/20. La cheville bénéficie également d’une résistance au feu de 90 minutes (FB90) pour un diamètre de 10 mm dans le béton, supportant une charge jusqu’à 80 kg.
La mise en œuvre se fait en trois étapes : perçage du trou sans endommager l’armature, insertion de la cheville nylon par légers coups de marteau, puis vissage de la vis spéciale jusqu’au contact avec la bague plastique. La pose est correcte lorsque la bague plastique ne tourne pas dans le trou et que la vis ne présente pas de mouvement après vissage complet. Pour les supports creux, il est essentiel de vérifier que l’expansion ou le nouage de la cheville a bien eu lieu.
Les applications typiques comprennent la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres, chevrons, etc.
En résumé, cette cheville longue expansion nylon offre une solution fiable, durable et adaptable à une large gamme de matériaux et d’applications, avec des performances certifiées et une facilité de mise en œuvre.
- matière cheville : nylon 100% (polyamide PA6)
- matière vis : acier zingué à tête fraisée
- diamètre cheville : 10 mm
- longueur cheville : 140 mm
- longueur vis : 140 mm
- empreinte vis : TORX 40
- profondeur d’ancrage effective (hef) : 70 mm
- plage d’utilisation : -40°C à +80°C
- adaptée aux matériaux pleins (béton, maçonneries pleines), maçonneries creuses alvéolaires et parpaings creux
- fonctionnement expansion : gonflement uniforme dans matériaux pleins, expansion sur plusieurs alvéoles dans maçonneries creuses, nouage dans parpaings creux
- résistance au feu : 90 minutes (FB90) dans le béton
- capacité de charge : jusqu’à 80 kg en Ø10
- référence fournisseur : G-L10140-BC
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales des chevilles longue expansion nylon SCELL-IT Ø10x140mm ?
Ces chevilles sont en nylon 100 % (polyamide PA6) avec une vis en acier électrozingué blanc. Elles bénéficient d’un Agrément Technique Européen (ATE) conforme à l’ETAG 020, garantissant une excellente tenue dans divers matériaux tels que béton, maçonneries pleines et creuses. Elles supportent une plage de température d’utilisation de -20°C à +40°C et offrent une résistance au feu FB90 (90 minutes) pour une charge jusqu’à 80 kg.
Comment fonctionne le système d’expansion de cette cheville selon le type de support ?
Le type d’expansion s’adapte au support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion en profondeur dans les maçonneries creuses alvéolaires (brique Porotherm), et nouage par verrouillage dans les parpaings creux. Cette spécificité permet une fixation fiable sur différents types de supports.
Quelles sont les étapes clés pour la mise en œuvre correcte de ces chevilles ?
Il faut forer le trou en respectant la méthode préconisée dans l’ATE sans endommager l’armature du béton, puis dépoussiérer le trou. La cheville nylon est introduite par de légers coups de marteau à travers la pièce à fixer. La vis spéciale est vissée jusqu’à ce que la tête touche la bague plastique, qui ne doit pas tourner dans le trou pour garantir la bonne pose.
Quelles performances mécaniques peut-on attendre selon les matériaux support ?
Les charges de service varient selon les matériaux : en béton C16/20 ou supérieur, la traction est de 160 daN et le cisaillement de 440 daN. En maçonnerie pleine, la traction est de 140 daN et le cisaillement de 440 daN. En maçonnerie creuse alvéolaire, ces valeurs sont plus faibles (26 daN en traction et cisaillement), tandis qu’en parpaing creux, elles sont équivalentes à celles de la maçonnerie pleine.
Quelles sont les dimensions et tolérances de pose à respecter pour garantir la sécurité et la performance ?
Pour cette cheville Ø10x140 mm, le diamètre de perçage est de 10 mm avec une profondeur de 150 mm. La distance minimale au bord (cmin) est de 100 mm, l’entraxe minimal (smin) de 100 mm, et l’épaisseur minimale du support (hmin) de 140 mm, conformément aux normes EN 206-1 et EN 771-1.
