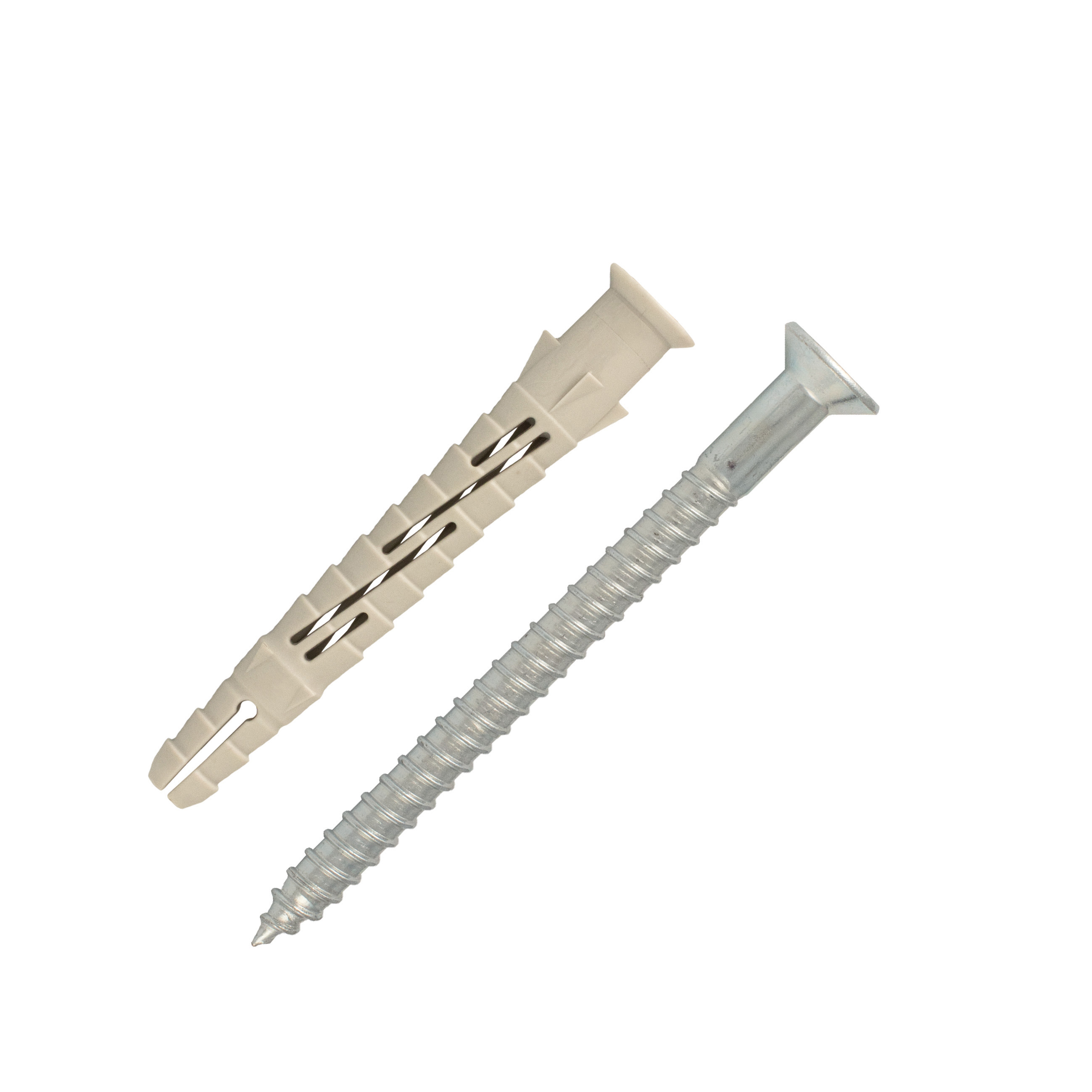

25 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x160mm - SCELL-IT - EX-91013410160
Référence : S344EX91013410160
Découvrez 25 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x160mm - SCELL-IT - EX-91013410160 disponible à l'achat
- Excellente tenue dans tous les types de matériaux.
- Cheville 100% nylon pour une longue durée de vie.
- Résistante à des températures de -40°C à +80°C.
- Type d'expansion adaptée aux différents supports.
- Idéale pour les maçonneries creuses et matériaux pleins.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Ce lot comprend 25 chevilles longues à expansion en nylon, conçues pour offrir une fixation performante et durable dans divers matériaux.
La cheville est fabriquée à 100 % en nylon (polyamide PA6), assurant une excellente résistance et une longue durée de vie.
Elle est associée à une vis en acier zingué avec une empreinte TORX 40, facilitant un vissage aisé.
La plage de températures d’utilisation s’étend de -40°C à +80°C, garantissant une grande robustesse même dans des conditions extrêmes.
Ce produit bénéficie d’une évaluation technique européenne (ETA) conforme à la norme ETAG 020, attestant de sa tenue exceptionnelle dans différents supports : béton, maçonneries pleines, maçonneries creuses, parpaings creux et briques creuses.
Le système d’expansion s’adapte spécifiquement à chaque type de support : un gonflement uniforme dans les matériaux pleins, une expansion en profondeur dans les maçonneries creuses alvéolaires, et un nouage (verrouillage de forme) dans les parpaings creux.
Les dimensions de la cheville sont un diamètre de 10 mm et une longueur totale de 160 mm.
La profondeur minimale de perçage recommandée est de 170 mm, avec un diamètre de forage de 10 mm.
La vis associée mesure 7 mm de diamètre sur 165 mm de longueur.
Les charges de service maximales admises sont de 160 daN en traction et 440 daN en cisaillement dans le béton C16/20, avec des valeurs légèrement inférieures pour les maçonneries pleines et creuses.
La mise en œuvre s’effectue en trois étapes : perçage du support sans endommager l’armature béton, insertion de la cheville nylon à l’aide de légers coups de marteau à travers la pièce à fixer, puis vissage de la vis jusqu’au contact avec la bague plastique.
La cheville est correctement posée lorsque la bague plastique ne tourne pas et que la vis est solidement fixée.
Ce produit est conforme à la norme européenne ETAG 020 et bénéficie d’une résistance au feu FB90, garantissant une tenue de 90 minutes dans le béton pour une charge jusqu’à 80 kg.
Les applications recommandées incluent la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons.
Le conditionnement comprend un lot de 25 chevilles, facilitant le stockage et l’utilisation sur chantier.
Le produit est proposé avec vis tête fraisée en acier zingué, disponible dans une large gamme de longueurs et diamètres adaptés à divers besoins.
Description et caractéristiques :
- Cheville 100 % nylon (polyamide PA6) assurant une longue durée de vie avec une plage d’utilisation de -40°C à +80°C.
- Vis en acier zingué à tête fraisée, vissage facilité grâce à une empreinte TORX 40.
- Agrément Technique Européen pour béton, maçonneries pleines et maçonneries creuses, incluant béton cellulaire et pierre naturelle à structure dense.
- Expansion adaptée au type de support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion en profondeur dans les maçonneries creuses alvéolaires (type brique Porotherm), et nouage (verrouillage de forme) dans les parpaings creux.
- Résistance au feu de 90 minutes (FB90) en Ø10 dans le béton pour une charge allant jusqu’à 80 kg.
Applications :
- Convient particulièrement aux ossatures de bardage rapporté, fenêtres, chevrons et vêtures.
- Adaptée aux supports béton, maçonneries pleines, maçonneries creuses alvéolaires et parpaings creux.
Mise en œuvre :
- Forage du trou en respectant la méthode préconisée pour ne pas endommager l’armature du béton.
- Nettoyage du trou.
- Introduction de la cheville nylon par légers coups de marteau à travers la pièce à fixer.
- Vissage de la vis jusqu’à contact avec la bague plastique, assurant la bonne pose si la bague ne tourne pas et que la vis ne bouge plus.
- Contrôle de l’expansion complète ou du nouage dans les supports creux.
Dimensions et performances :
- Diamètre cheville : 10 mm
- Longueur cheville : 160 mm
- Longueur vis : 165 mm (7 x 165 mm)
- Profondeur de perçage : 170 mm
- Épaisseur maximale à fixer : 90 mm
- Charges de service en traction : 160 daN en béton, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse alvéolaire
- Charges de service en cisaillement : 440 daN en béton et maçonnerie pleine, 26 daN en maçonnerie creuse alvéolaire
Recommandations :
- Respecter les distances minimales au bord et entraxes (cmin = 100 mm, smin = 100 mm, hmin = 140 mm dans béton ≥ C16/20).
- Effectuer des essais in situ pour matériaux spécifiques comme la pierre naturelle à structure dense.
- Utiliser la vis spéciale avec empreinte TORX 40 pour un vissage optimal.
Avantages :
- Adaptabilité à de nombreux matériaux grâce à une expansion spécifique selon le type de support.
- Durabilité et résistance thermique élevées.
- Large gamme de dimensions et de types de vis, incluant acier zingué et inox A4.
Cette cheville est idéale pour des fixations durables et sûres dans des matériaux variés, offrant une grande polyvalence d’usage et une mise en œuvre simple et fiable.
- matière cheville : nylon 100 % (polyamide PA6)
- matière vis : acier zingué
- empreinte vis : torx 40
- diamètre cheville : 10 mm
- longueur cheville : 160 mm
- diamètre vis : 7 mm
- longueur vis : 165 mm
- profondeur minimale perçage : 170 mm
- diamètre perçage : 10 mm
- plage de températures d’utilisation : -40°C à +80°C
- résistance au feu : fb90 (90 minutes dans béton pour charge jusqu’à 80 kg)
- charges de service maximales en béton c16/20 : 160 daN en traction, 440 daN en cisaillement
- évaluation technique européenne : eta conforme à la norme etag 020
- type d’expansion adapté aux supports : gonflement uniforme dans matériaux pleins, expansion en profondeur dans maçonneries creuses alvéolaires, nouage dans parpaings creux
- mise en œuvre : perçage, insertion cheville par coups de marteau, vissage vis jusqu’au contact avec bague plastique
- marque produit : Scell-it
- référence fournisseur : EX-91013410160
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
