25 chevilles longue expansion nylon - vis tf - INOX a4 - Ø10x120mm - SCELL-IT - A4-G-L10120-BC
Référence : S344A4GL10120BC
Découvrez 25 chevilles longue expansion nylon - vis tf - INOX a4 - Ø10x120mm - SCELL-IT - A4-G-L10120-BC disponible à l'achat
- Performante avec évaluation technique européenne garantissant fiabilité
- Robuste en nylon, résistant de -40°C à +80°C pour une longue durée
- Polyvalente pour tous les types de supports et matériaux
- Expansion adaptée pour des fixations sécurisées et durables
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

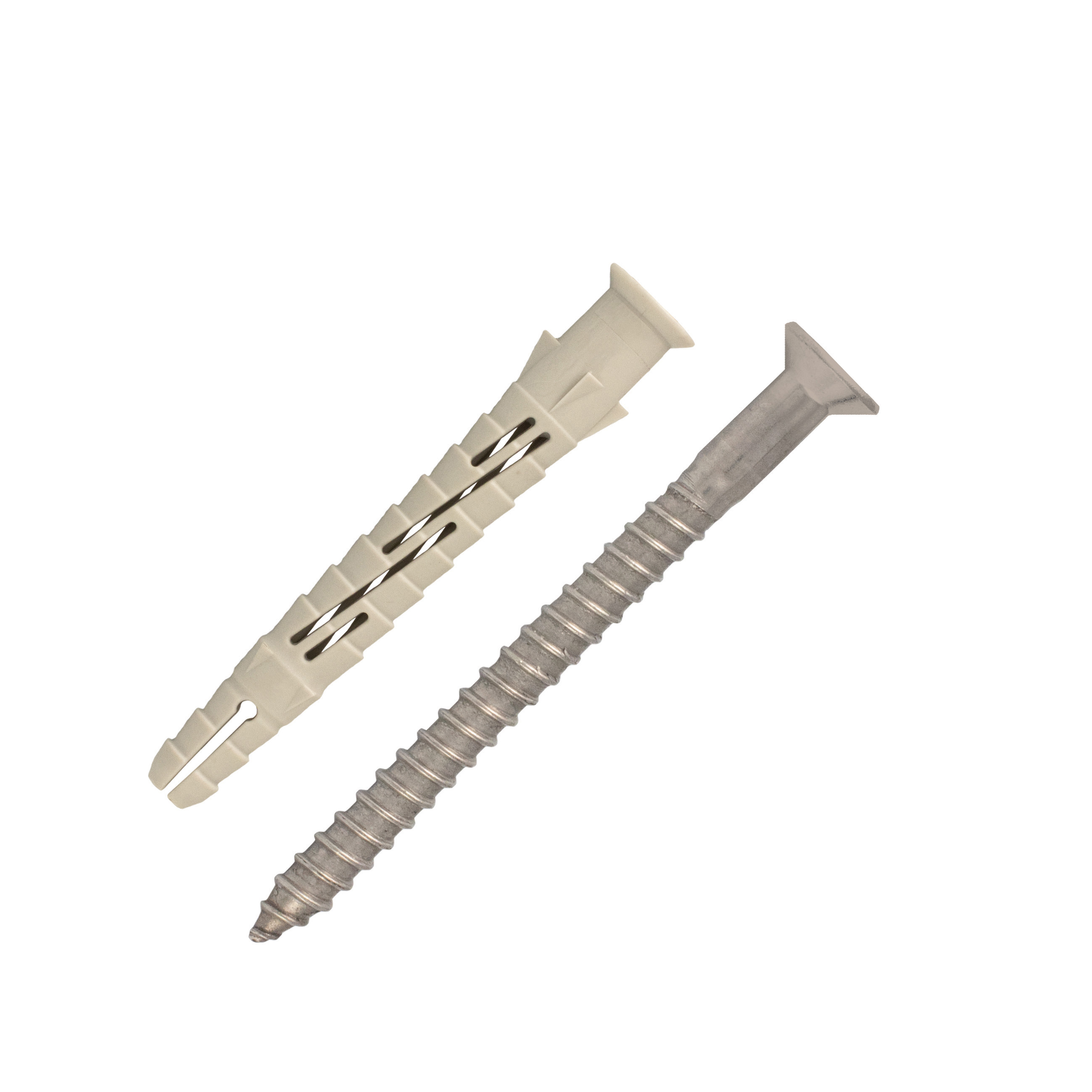

La cheville longue expansion en nylon SCELL-IT, modèle A4-G-L10120-BC, est une solution performante et polyvalente pour la fixation dans divers matériaux.
Elle bénéficie d’une évaluation technique européenne (ETE) garantissant une excellente tenue dans tous types de matériaux, incluant béton, maçonneries pleines et creuses, béton cellulaire et pierre naturelle à structure dense.
La cheville est fabriquée en nylon 100% polyamide PA6, assurant robustesse et durabilité avec une plage d’utilisation de -40°C à +80°C.
La vis associée est en acier inoxydable A4, offrant une haute résistance à la corrosion.
Le fonctionnement de la cheville s’adapte au support : dans les matériaux pleins, elle réalise un gonflement uniforme sur toute la zone d’expansion avec une profondeur d’ancrage hef de 70 mm.
Dans les maçonneries creuses alvéolaires, comme la brique Porotherm, l’expansion s’étend sur plusieurs alvéoles.
Pour les parpaings creux, la fixation s’effectue par un nouage, c’est-à-dire un verrouillage de forme à l’arrière de la paroi support.
La mise en œuvre se déroule en trois étapes :
- perçage du trou sans endommager l’armature du béton et dépoussiérage ;
- insertion de la cheville nylon à travers la pièce à fixer par de légers coups de marteau ;
- vissage de la vis spéciale jusqu’au contact avec la bague plastique, assurant la bonne expansion de la cheville.
Cette cheville est compatible avec des vis à tête fraisée en acier inox A4, de diamètre 10 mm et longueur 120 mm.
L’empreinte de vissage est en TORX 40, facilitant un vissage aisé et sécurisé.
Les caractéristiques techniques détaillées sont les suivantes :
- diamètre de la cheville : 10 mm ;
- longueur de la cheville : 120 mm ;
- épaisseur maximale à fixer : 50 mm ;
- diamètre de perçage : 10 mm ;
- profondeur de perçage : 130 mm ;
- empreinte TORX 40 ;
- vis inox A4 de 7 mm de diamètre et 125 mm de longueur.
Les performances mécaniques indiquent une charge de traction maximale de 160 daN dans le béton C16/20 et une charge de cisaillement maximale de 440 daN.
La cheville est certifiée conforme aux normes européennes ETAG 020 et bénéficie d’une résistance au feu FB90, assurant une tenue de 90 minutes dans le béton pour une charge jusqu’à 80 kg.
Son usage est particulièrement recommandé pour la fixation d’ossatures longues telles que bardages rapportés, vêtures, fenêtres ou chevrons.
Elle convient aussi bien aux supports pleins qu’aux supports creux grâce à son système d’expansion adapté.
En résumé, la cheville nylon longue expansion SCELL-IT INOX A4 Ø10x120 mm est une fixation fiable, robuste et polyvalente.
Sa composition en nylon et acier inox garantit une longue durée de vie et une excellente résistance aux conditions climatiques et aux sollicitations mécaniques.
Cette cheville est spécialement conçue pour s’adapter au type de support grâce à son principe d’expansion :
- Gonflement uniforme dans les matériaux pleins (béton, maçonneries pleines) avec une profondeur d’ancrage efficace de 70 mm.
- Expansion sur plusieurs alvéoles dans les maçonneries creuses alvéolaires (type brique « Porotherm »).
- Nouage par verrouillage de forme dans les parpaings creux.
La fixation se réalise en trois étapes : perçage du trou en respectant les méthodes recommandées, insertion de la cheville nylon par léger coup de marteau, puis vissage de la vis spéciale en acier inoxydable A4 (tête fraisée, empreinte TORX 40 pour Ø10) jusqu’au contact avec la bague plastique. La bonne pose est assurée lorsque la bague plastique ne tourne plus et que la vis est solidement fixée.
Caractéristiques techniques principales :
- Diamètre cheville : 10 mm
- Longueur cheville : 120 mm
- Vis acier inox A4 : Ø 7 mm x 125 mm, tête fraisée, empreinte TORX 40
- Profondeur de perçage : 130 mm
- Charge de service en traction : jusqu’à 160 daN en béton et 140 daN en maçonnerie pleine
- Charge de service en cisaillement : jusqu’à 440 daN en béton et maçonnerie pleine
- Résistance au feu FB90 (90 minutes) en Ø10 dans le béton pour une charge jusqu’à 80 kg
- Distance minimale au bord (cmin) : 100 mm
- Entraxe minimal (smin) : 100 mm
- Épaisseur minimale du support (hmin) : 140 mm
La cheville est compatible avec des supports variés tels que béton C16/20, maçonneries pleines, maçonneries creuses alvéolaires et parpaings creux. Elle convient également pour le béton cellulaire et la pierre naturelle à structure dense, sous réserve de tests in situ.
Cette cheville offre un vissage aisé grâce à l’empreinte TORX et une large gamme de longueurs et diamètres adaptés à divers usages, notamment l’ossature de bardage rapporté, la fixation de fenêtres, chevrons et vêtures.
En résumé, la cheville nylon longue expansion SCELL-IT A4-G-L10120-BC allie robustesse, polyvalence et conformité technique pour des fixations durables et sécurisées dans une grande variété de matériaux supports.
- matériau cheville : nylon 100% polyamide PA6
- matériau vis : acier inoxydable A4
- diamètre cheville : 10 mm
- longueur cheville : 120 mm
- épaisseur maximale à fixer : 50 mm
- diamètre de perçage : 10 mm
- profondeur de perçage : 130 mm
- profondeur d’ancrage hef : 70 mm
- empreinte de vissage : TORX 40
- diamètre vis : 7 mm
- longueur vis : 125 mm
- charge de traction maximale dans béton C16/20 : 160 daN
- charge de cisaillement maximale : 440 daN
- plage d’utilisation en température : -40°C à +80°C
- résistance au feu : FB90 (90 minutes dans béton pour charge jusqu’à 80 kg)
- compatible avec supports pleins (béton, maçonneries pleines) et creux (maçonneries creuses alvéolaires, parpaings creux)
- évaluation technique européenne (ETE) conforme aux normes ETAG 020
- marque : SCELL-IT
- référence fournisseur : A4-G-L10120-BC
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la plage de température d’utilisation de cette cheville nylon longue expansion ?
La cheville nylon est conçue pour une utilisation fiable entre -20°C et +40°C, garantissant une bonne tenue même dans des conditions climatiques variées.
Quels types de matériaux support sont compatibles avec cette cheville ?
Cette cheville est adaptée aux matériaux pleins comme le béton (≥ C16/20), les maçonneries pleines, ainsi qu’aux maçonneries creuses, parpaings creux, briques creuses, béton cellulaire et pierre naturelle à structure dense, avec recommandation d’essais in situ pour ce dernier.
Comment la cheville s’adapte-t-elle aux différents types de supports ?
Le système d’expansion varie selon le support : gonflement uniforme dans les matériaux pleins, expansion sur plusieurs alvéoles dans les maçonneries creuses alvéolaires, et nouage (verrouillage de forme) dans les parpaings creux pour assurer une fixation sécurisée.
Quelles sont les principales étapes de mise en œuvre pour garantir une fixation efficace ?
Il faut percer le trou selon la méthode préconisée sans endommager l’armature, bien dépoussiérer, insérer la cheville nylon par des légers coups de marteau, puis visser la vis inox A4 jusqu’à ce que la tête touche la bague plastique. Il est important de vérifier que la bague ne tourne pas et que la vis est bien immobilisée.
Quels sont les critères de résistance et normes associées à ce produit ?
La cheville bénéficie d’un Agrément Technique Européen conforme à l’ETAG 020. Elle offre une résistance au feu FB90 (90 minutes) en Ø10 dans le béton pour une charge jusqu’à 80 kg, avec des charges de service précises en traction et cisaillement selon le matériau support.
Comment choisir la vis adaptée à cette cheville ?
La vis est en acier inoxydable A4, à tête fraisée avec empreinte TORX 40 pour la référence Ø10x120 mm, facilitant le vissage et garantissant durabilité et résistance à la corrosion.
