25 chevilles longue expansion nylon - vis th - Ø10x120mm - SCELL-IT - G-LH10120-BC
Référence : S344GLH10120BC
Découvrez 25 chevilles longue expansion nylon - vis th - Ø10x120mm - SCELL-IT - G-LH10120-BC disponible à l'achat
- Performante avec certification européenne pour une tenue exceptionnelle.
- Robuste en nylon, résistant de -40°C à +80°C.
- Polyvalente, adaptée à divers types de supports et matériaux.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

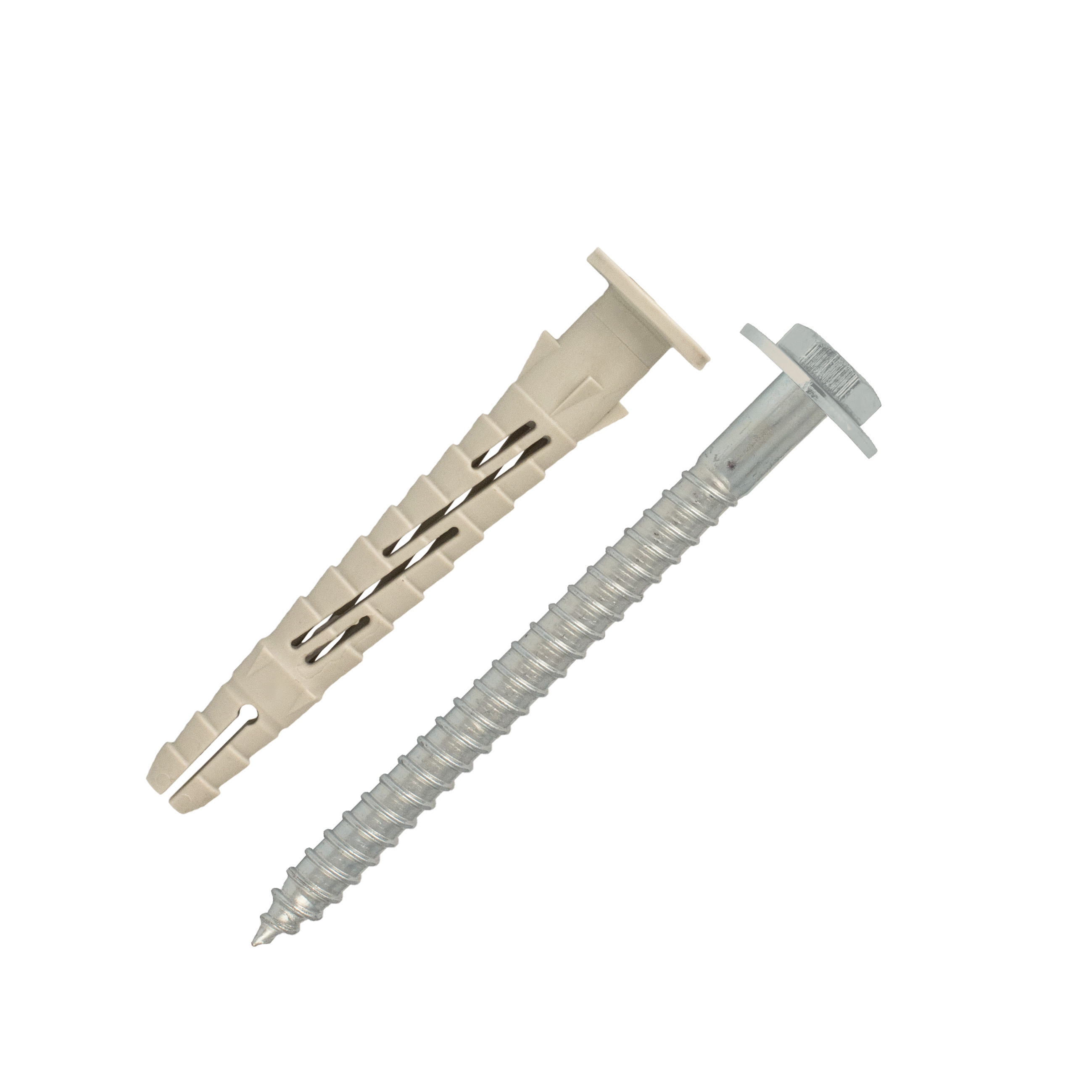

Les 25 chevilles longue expansion en nylon avec vis tête hexagonale à embase Ø10x120mm de la gamme SCELL-IT (référence G-LH10120-BC) offrent une solution performante, robuste et polyvalente pour le scellement dans divers matériaux.
Cette cheville bénéficie d’une évaluation technique européenne (ETE) garantissant une excellente tenue dans tous les types de matériaux, notamment le béton, les maçonneries pleines, les maçonneries creuses alvéolaires ainsi que le parpaing creux.
Elle est fabriquée à 100 % en nylon (polyamide PA6), assurant une longue durée de vie et une résistance aux températures de -40°C à +80°C.
La vis associée est en acier électrozingué blanc avec empreinte TORX 40, facilitant un vissage aisé et sécurisé.
Le principe d’expansion de la cheville s’adapte au type de support : dans les matériaux pleins, elle gonfle uniformément sur toute la zone d’expansion d’une profondeur utile de 70 mm ; dans les maçonneries creuses alvéolaires, elle s’étend sur plusieurs alvéoles pour une meilleure tenue ; dans les parpaings creux, elle fonctionne par nouage, assurant un verrouillage de forme à l’arrière de la paroi support.
Cette cheville est certifiée FB90, offrant une résistance au feu de 90 minutes en Ø10 dans le béton, et supporte une charge allant jusqu’à 80 kg.
Elle est adaptée à une large gamme d’applications telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons.
Les dimensions techniques pour ce modèle sont : un diamètre de cheville de 10 mm, une longueur totale de 120 mm, un perçage recommandé de 10 mm, une profondeur de perçage de 130 mm, et une épaisseur maximale à fixer de 50 mm.
La vis fournie mesure 7 x 125 mm.
Les conditions minimales de mise en œuvre recommandent une épaisseur de support d’au moins 100 mm et un entraxe minimum de 100 mm.
Les charges admissibles en service varient selon le matériau support : en traction, jusqu’à 160 daN en béton et 140 daN en maçonnerie pleine ; en cisaillement, jusqu’à 440 daN en béton et maçonnerie pleine.
La mise en œuvre s’effectue en perçant un trou selon les dimensions préconisées, en dépoussiérant soigneusement, puis en insérant la cheville par de légers coups de marteau à travers la pièce à fixer.
La vis est ensuite vissée jusqu’à ce que la tête touche la bague plastique, garantissant la bonne expansion ou le nouage de la cheville selon le type de support.
Cette cheville est compatible avec différents types de supports, incluant béton, maçonnerie pleine, maçonnerie creuse alvéolaire, et parpaing creux.
Elle est conçue pour offrir une fixation fiable et durable dans des conditions variées.
En résumé, cette cheville longue expansion en nylon avec vis tête hexagonale à embase combine performance certifiée, robustesse des matériaux, polyvalence d’usage et facilité de mise en œuvre.
Elle répond ainsi aux exigences des applications de fixation dans les matériaux pleins et creux, garantissant une tenue optimale et une installation sécurisée.
Fabriquée en nylon 100 % (polyamide PA6), cette cheville assure une longue durée de vie avec une plage d’utilisation de -40°C à +80°C. Son système d’expansion s’adapte au support : gonflement uniforme dans les matériaux pleins, expansion en profondeur dans les maçonneries creuses alvéolaires, et nouage (verrouillage de forme) dans les parpaings creux.
La cheville est associée à une vis en acier électrozingué blanc, de type tête hexagonale à embase avec empreinte TORX 40, facilitant le vissage. La longueur de vis recommandée pour cette cheville est de 125 mm.
Elle offre une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, supportant une charge jusqu’à 80 kg. Les charges de service publiées sont de 160 daN en traction et 440 daN en cisaillement pour le diamètre 10 mm en béton C16/20, avec des valeurs ajustées selon le type de support.
La mise en œuvre s’effectue en trois étapes : perçage du trou en respectant la méthode préconisée, insertion de la cheville par légers coups de marteau, puis vissage jusqu’à ce que la tête de vis touche la bague plastique. La bonne pose est confirmée lorsque la bague plastique ne tourne pas et que la vis est bien immobilisée. En supports creux, il est important de vérifier que l’expansion ou le nouage a bien eu lieu.
Les dimensions principales pour cette référence sont un diamètre de cheville de 10 mm, une longueur de 120 mm, un diamètre de perçage de 10 mm, une profondeur de perçage de 130 mm, un épaisseur à fixer de 50 mm, et une ouverture de clé de 13 mm.
Cette cheville est adaptée à une large gamme d’applications telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres, et chevrons.
En résumé, la cheville SCELL-IT G-LH10120-BC est une solution robuste, durable et polyvalente, certifiée pour une utilisation en matériaux pleins et creux, offrant une fixation fiable avec une excellente tenue mécanique et une mise en œuvre simple et sécurisée.
- matériau cheville : nylon (polyamide PA6)
- matériau vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 120 mm
- épaisseur maximale à fixer : 50 mm
- diamètre perçage recommandé : 10 mm
- profondeur perçage : 130 mm
- longueur vis : 7 x 125 mm
- empreinte vis : TORX 40
- résistance thermique cheville : de -40°C à +80°C
- charge maximale en traction : 160 daN en béton, 140 daN en maçonnerie pleine
- charge maximale en cisaillement : 440 daN en béton et maçonnerie pleine
- profondeur utile d’expansion (hef) : 70 mm
- distance minimale au bord (cmin) : 100 mm
- entraxe minimal (smin) : 100 mm
- épaisseur minimale support (hmin) : 140 mm
- certification : évaluation technique européenne (ETE), certification FB90 (résistance au feu 90 minutes en Ø10 dans le béton)
- principe d’expansion adapté au type de support : gonflement uniforme dans matériaux pleins, expansion sur plusieurs alvéoles dans maçonneries creuses alvéolaires, nouage dans parpaings creux
- applications : fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres, chevrons
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville longue expansion nylon SCELL-IT G-LH10120-BC ?
Cette cheville est fabriquée en nylon 100 % (polyamide PA6), offrant une excellente durée de vie et une plage d’utilisation de -20°C à +40°C. Elle bénéficie d’un Agrément Technique Européen (ATE) et est conforme à la norme ETAG 020. Sa vis en acier électrozingué blanc possède une empreinte Torx 40 pour un vissage facilité.
Comment la cheville s’adapte-t-elle aux différents types de matériaux supports ?
Le système d’expansion de la cheville est spécifique au type de support : elle gonfle uniformément dans les matériaux pleins comme le béton (hef=70 mm), s’étend en profondeur dans les maçonneries creuses alvéolaires, et réalise un nouage (verrouillage de forme) dans les parpaings creux. Cette polyvalence assure une fixation adaptée et fiable.
Quelles sont les performances mécaniques de cette cheville ?
Les charges de service sont de 160 daN en traction et 440 daN en cisaillement pour le béton C16/20. En maçonnerie pleine, elles sont respectivement de 140 daN en traction et 440 daN en cisaillement, tandis qu’en maçonnerie creuse alvéolaire, elles sont de 26 daN pour les deux types de sollicitations. Ces valeurs sont calculées selon l’ATE et la norme ETAG 014.
Quelles sont les recommandations pour la mise en œuvre de cette cheville ?
Il faut percer sans endommager l’armature du béton, dépoussiérer le trou, insérer la cheville par un léger coup de marteau, puis visser jusqu’au contact de la tête de vis avec la bague plastique. La cheville est correctement posée si la bague plastique ne tourne pas et si la vis est bien bloquée. Pour les supports creux, il est nécessaire de vérifier que l’expansion ou le nouage a bien eu lieu.
Quelles sont les conditions d’utilisation et les limites à respecter ?
La cheville doit être utilisée dans une plage de température comprise entre -20°C et +40°C. Les distances minimales à respecter sont 100 mm au bord (cmin) et 100 mm entre chevilles (entraxe smin). L’épaisseur minimale du support doit être de 140 mm pour un béton de classe ≥ C16/20. Des essais sur site sont recommandés pour les cas particuliers ou supports spécifiques.
