25 chevilles longue expansion nylon - vis th - Ø10x140mm - SCELL-IT - G-LH10140-BC
Référence : S344GLH10140BC
Découvrez 25 chevilles longue expansion nylon - vis th - Ø10x140mm - SCELL-IT - G-LH10140-BC disponible à l'achat
- Excellente tenue dans divers matériaux grâce à une évaluation technique.
- 100% nylon pour une durabilité optimale dans le temps.
- Résiste à des températures de -40°C à +80°C.
- Type d'expansion polyvalent pour matériaux pleins et creux.
- Idéale pour diverses applications en maçonnerie et parpaing.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

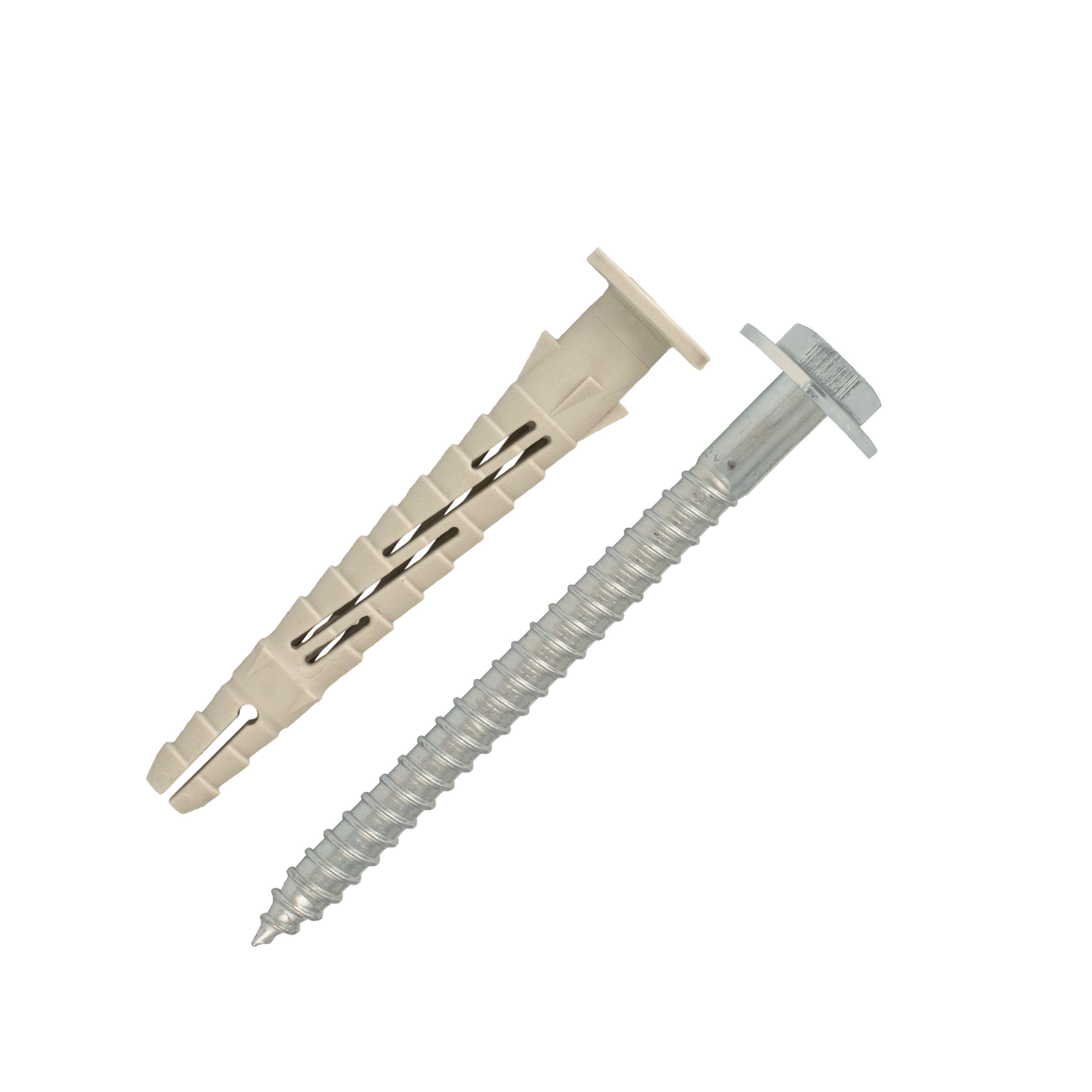

Les 25 chevilles longue expansion en nylon SCELL-IT, modèle G-LH10140-BC, sont des fixations performantes et polyvalentes, adaptées à une large gamme de matériaux de construction.
Ces chevilles bénéficient d’une évaluation technique européenne (ETA) qui garantit une excellente tenue dans divers matériaux, notamment le béton, les maçonneries pleines, les maçonneries creuses alvéolaires ainsi que le parpaing creux.
Elles sont fabriquées à 100 % en nylon (polyamide PA6), assurant une robustesse et une durabilité optimales.
Elles peuvent être utilisées dans une plage de températures allant de -40°C à +80°C.
Le système d’expansion de ces chevilles est spécialement conçu pour s’adapter au type de support : dans les matériaux pleins, la cheville se dilate uniformément sur toute la zone d’expansion, soit 70 mm de profondeur effective (hef).
Dans les maçonneries creuses alvéolaires, l’expansion s’étend sur plusieurs alvéoles.
Dans le cas du parpaing creux, la cheville assure un nouage, c’est-à-dire un verrouillage de forme à l’arrière de la paroi support.
La mise en œuvre se réalise en trois étapes : perçage du trou selon les recommandations techniques avec une profondeur de perçage recommandée de 150 mm,
insertion de la cheville à travers la pièce à fixer par de légers coups de marteau,
puis vissage d’une vis spéciale à tête hexagonale à embase en acier électrozingué de dimensions 7 x 145 mm, jusqu’à ce que la bague plastique ne tourne plus et que la vis soit bien bloquée.
L’empreinte TORX 40 facilite le vissage.
Les dimensions de la cheville sont un diamètre de 10 mm et une longueur de 140 mm.
Les charges admissibles en service dans le béton C16/20 sont de 160 daN en traction et 440 daN en cisaillement.
La cheville offre également une résistance au feu de 90 minutes (FB90) pour un diamètre de 10 mm dans le béton, avec une charge jusqu’à 80 kg.
Cette cheville est idéale pour des applications variées telles que la fixation d’ossatures légères en bois ou en métal, le bardage rapporté, les fenêtres, les chevrons, ainsi que la vêture et le vêtage.
En résumé, la cheville longue expansion en nylon SCELL-IT G-LH10140-BC assure une fixation fiable et durable, adaptée à de nombreux supports et conditions d’utilisation.
Elle se distingue par une mise en œuvre simple, une excellente performance mécanique et une grande polyvalence d’usage.
Cette cheville est fabriquée à 100 % en nylon (polyamide PA6), assurant une grande robustesse et une longue durée de vie, avec une plage d’utilisation allant de -40°C à +80°C. Elle bénéficie d’une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, pour une charge allant jusqu’à 80 kg.
Le type d’expansion est adapté au support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion en profondeur dans les maçonneries creuses alvéolaires (type brique Porotherm) et nouage (verrouillage de forme) dans les parpaings creux.
La cheville est associée à une vis en acier électrozingué blanc, tête hexagonale à embase avec empreinte TORX 40, facilitant le vissage. La longueur de la vis est de 145 mm, adaptée à l’épaisseur de fixation recommandée de 70 mm. Le perçage doit être réalisé avec un foret de 10 mm, avec une profondeur minimale de 150 mm.
Les charges de service maximales en traction sont de 160 daN dans le béton et 140 daN dans la maçonnerie pleine, avec une résistance au cisaillement de 440 daN dans le béton et maçonnerie pleine. Les distances minimales à respecter sont : épaisseur minimale du support (hmin) de 140 mm, entraxe minimal (smin) de 100 mm, et distance au bord minimal (cmin) de 100 mm.
La mise en œuvre s’effectue en trois étapes : perçage sans endommager l’armature, insertion de la cheville nylon à travers la pièce à fixer, puis vissage jusqu’au contact de la tête de vis avec la bague plastique, garantissant la bonne expansion ou nouage de la cheville selon le type de support.
Cette cheville longue expansion offre une large gamme d’applications, notamment pour la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons, grâce à ses différentes versions de vis et longueurs.
En résumé, la cheville SCELL-IT G-LH10140-BC allie performance, robustesse, polyvalence et conformité aux normes européennes, adaptée à une large variété de supports et conditions d’utilisation.
- matière cheville : nylon (polyamide PA6)
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 140 mm
- longueur vis : 145 mm
- empreinte vis : TORX 40
- type de vis : tête hexagonale à embase
- profondeur effective d’expansion (hef) : 70 mm
- température d’utilisation : de -40°C à +80°C
- résistance au feu : 90 minutes (FB90) en béton pour charge jusqu’à 80 kg
- charges admissibles en service dans béton C16/20 : 160 daN en traction, 440 daN en cisaillement
- type d’expansion adaptable selon support : expansion uniforme dans matériaux pleins, expansion sur plusieurs alvéoles dans maçonneries creuses alvéolaires, nouage dans parpaing creux
- référence fournisseur : G-LH10140-BC
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de cette cheville nylon longue expansion ?
Cette cheville est fabriquée à 100 % en nylon (polyamide PA6) et est associée à une vis en acier électro-zingué blanc avec tête hexagonale à embase. Elle bénéficie d’un Agrément Technique Européen (ATE) et est conforme à la norme ETAG 020, garantissant une excellente tenue dans divers matériaux tels que béton, maçonneries pleines et creuses, parpaing creux, béton cellulaire et pierre naturelle dense.
Comment se réalise la mise en œuvre de cette cheville sur chantier ?
Le perçage doit respecter la méthode préconisée dans l’ATE, sans endommager l’armature du béton, suivi d’un dépoussiérage rigoureux du trou. La cheville est introduite à travers la pièce à fixer par légers coups de marteau. La vis spéciale à empreinte TORX 40 est vissée jusqu’au contact avec la bague plastique, qui ne doit plus tourner ni permettre de mouvement de la vis.
Comment fonctionne le système d’expansion selon le type de support ?
Le type d’expansion s’adapte au matériau support : dans les matériaux pleins, la cheville gonfle uniformément sur une profondeur d’ancrage efficace de 70 mm ; dans les maçonneries creuses alvéolaires, elle s’étend sur plusieurs alvéoles ; dans les parpaings creux, elle assure un nouage par verrouillage à l’arrière de la paroi support.
Quelles sont les performances techniques en termes de charges admissibles ?
Les charges de service intégrant les coefficients de sécurité selon l’ATE et ETAG 014 sont de 160 daN en traction sur béton, 140 daN sur maçonnerie pleine, et 26 daN sur maçonnerie creuse. En cisaillement, les valeurs sont de 440 daN pour béton et maçonnerie pleine, et 26 daN pour maçonnerie creuse.
Quelles sont les conditions d’utilisation et recommandations spécifiques ?
Il est impératif de respecter les distances minimales de perçage, l’entraxe (minimum 100 mm) et la distance au bord (minimum 100 mm), ainsi que l’épaisseur minimale du support (140 mm). Les essais in situ sont recommandés pour les supports spécifiques comme le béton cellulaire ou la pierre naturelle dense. Il faut utiliser la vis spéciale fournie et vérifier l’expansion complète en cas de support creux.
