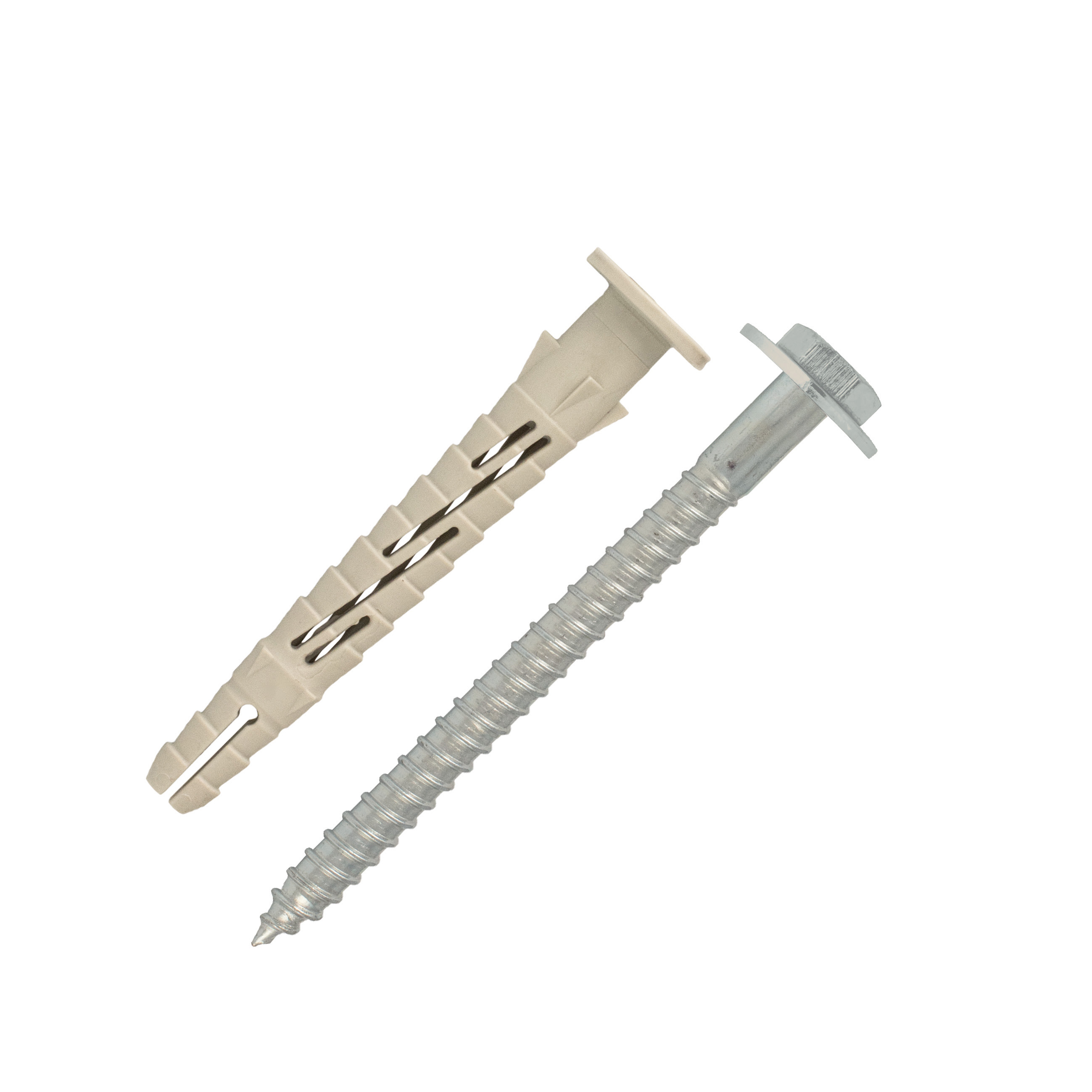

25 chevilles longue expansion nylon - vis th - Ø10x160mm - SCELL-IT - G-LH10160-BC
Référence : S344GLH10160BC
Découvrez 25 chevilles longue expansion nylon - vis th - Ø10x160mm - SCELL-IT - G-LH10160-BC disponible à l'achat
- Performante avec évaluation technique européenne.
- Robuste en nylon, résiste de -40°C à +80°C.
- Polyvalente, adaptée à divers types de supports.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 25 chevilles longue expansion en nylon avec vis tête hexagonale à embase, référence G-LH10160-BC, offrent une solution performante et polyvalente pour la fixation dans divers matériaux.
Ces chevilles bénéficient d’une évaluation technique européenne (ETE) garantissant une excellente tenue dans tous les types de matériaux, incluant béton, maçonneries pleines, maçonneries creuses, parpaings creux et briques creuses.
Fabriquées à 100 % en nylon (polyamide PA6), elles assurent robustesse et longue durée de vie.
Elles sont utilisables dans une plage de températures allant de -40°C à +80°C.
Le principe d’expansion s’adapte au type de support : un gonflement uniforme dans les matériaux pleins, une expansion en profondeur sur plusieurs alvéoles dans les maçonneries creuses alvéolaires, et un nouage (verrouillage de forme) dans les parpaings creux.
La vis associée est en acier électrozingué blanc, avec une empreinte TORX 40 facilitant le vissage.
Les dimensions précises sont un diamètre de 10 mm pour une longueur totale de 160 mm pour la cheville, et une vis de 7 mm de diamètre pour 165 mm de longueur.
Le diamètre de perçage recommandé est de 10 mm, avec une profondeur de perçage de 170 mm.
La profondeur minimale du support (hmin) est de 140 mm dans le béton C16/20 ou supérieur.
La distance minimale au bord (cmin) est de 100 mm, tout comme l’entraxe minimal (smin).
Les charges de service maximales recommandées sont de 160 daN en traction et 440 daN en cisaillement dans le béton C16/20.
Ces valeurs sont calculées selon les coefficients partiels de sécurité et d’action conformes à l’ETE et à la norme ETAG 014.
La cheville supporte une résistance au feu de 90 minutes (FB90) en Ø10 dans le béton, avec une charge jusqu’à 80 kg.
La mise en œuvre se réalise en trois étapes :
- perçage du trou en respectant la méthode recommandée pour ne pas endommager l’armature du béton et dépoussiérage du trou,
- insertion de la cheville nylon à travers la pièce à fixer par de légers coups de marteau,
- vissage de la vis spéciale jusqu’à ce que la tête touche la bague plastique, assurant une bonne fixation lorsque la bague ne tourne pas et que la vis est immobile.
Cette cheville est adaptée à une large gamme d’applications telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres, chevrons, et plus généralement pour des matériaux pleins ou creux.
Le conditionnement comprend 25 chevilles avec vis tête hexagonale à embase, référence SCELL-IT G-LH10160-BC.
Elle est fabriquée à 100 % en nylon (polyamide PA6), assurant une grande robustesse et une longue durée de vie avec une plage d’utilisation de -40°C à +80°C. Sa vis est en acier électrozingué blanc, avec une tête hexagonale à embase et une empreinte TORX 40 facilitant le vissage.
Le système d’expansion s’adapte au support :
- gonflement uniforme dans les matériaux pleins (hef = 70 mm),
- expansion en profondeur dans les maçonneries creuses alvéolaires (type brique Porotherm),
- nouage (verrouillage de forme) dans les parpaings creux.
Cette cheville est certifiée pour une résistance au feu de 90 minutes (FB90) dans le béton pour une charge allant jusqu’à 80 kg.
Les dimensions et caractéristiques techniques sont les suivantes :
- Diamètre cheville : 10 mm,
- Longueur cheville : 160 mm,
- Épaisseur maximale à fixer : 90 mm,
- Diamètre de perçage : 10 mm,
- Profondeur de perçage : 170 mm,
- Ouverture de clé : 13 mm,
- Longueur vis : 165 mm,
- Type de vis : tête hexagonale à embase, acier électrozingué, empreinte TORX 40.
Les charges de service admissibles sont, en traction : 160 daN en béton et maçonnerie pleine, 140 daN en maçonnerie creuse, 26 daN en maçonnerie creuse alvéolaire ; en cisaillement : 440 daN en béton et maçonnerie pleine, 440 daN en maçonnerie creuse, 26 daN en maçonnerie creuse alvéolaire.
La mise en œuvre se fait en trois étapes : perçage conforme aux recommandations, insertion de la cheville nylon par légers coups de marteau, vissage de la vis spéciale jusqu’au contact avec la bague plastique, assurant une fixation stable sans rotation ni jeu.
Cette cheville convient notamment pour des applications telles que l’ossature de bardage rapporté, la fixation de fenêtres, de chevrons, et d’éléments de vêture ou vêtage. Elle est adaptée aux matériaux béton, maçonneries pleines et creuses, et compatible avec le béton cellulaire et la pierre naturelle dense après essais in situ.
Cette solution garantit une fixation fiable, durable et polyvalente dans de nombreux contextes de construction et de rénovation.
- matière cheville : nylon (polyamide PA6)
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 160 mm
- diamètre vis : 7 mm
- longueur vis : 165 mm
- diamètre perçage recommandé : 10 mm
- profondeur perçage recommandée : 170 mm
- épaisseur à fixer maximale : 90 mm
- profondeur minimale du support (hmin) : 140 mm (béton ≥ C16/20)
- distance minimale au bord (cmin) : 100 mm
- entraxe minimal (smin) : 100 mm
- empreinte vis : TORX 40
- ouverture de clé : 13 mm
- résistance au feu : 90 minutes (FB90) en Ø10 dans le béton pour une charge jusqu’à 80 kg
- charges de service maximales recommandées en béton C16/20 : 160 daN en traction, 440 daN en cisaillement
- plage de température d’utilisation : -40°C à +80°C
- évaluation technique européenne (ETE) conforme ETAG 014
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville nylon longue expansion SCELL-IT G-LH10160-BC ?
Cette cheville est en nylon 100 % (polyamide PA6), assurant robustesse et longue durée de vie. Elle bénéficie d'une évaluation technique européenne (ETA) garantissant une excellente tenue dans différents matériaux, y compris béton, maçonneries pleines et creuses, ainsi que parpaings creux. Elle supporte une plage de températures de -20°C à +40°C et résiste au feu pendant 90 minutes (FB90) en diamètre 10 mm dans le béton.
Comment la cheville s’adapte-t-elle aux différents types de matériaux support ?
Le type d’expansion de la cheville est adapté au matériau : elle gonfle uniformément dans les matériaux pleins, s’étend en profondeur dans les maçonneries creuses alvéolaires, et assure un nouage (verrouillage de forme) dans les parpaings creux. Cette polyvalence garantit une fixation fiable selon le support utilisé.
Quelles sont les étapes clés pour une mise en œuvre correcte de cette cheville ?
Il faut d’abord forer un trou en respectant la méthode recommandée dans l’ATE, sans endommager l’armature du béton, puis dépoussiérer le trou. La cheville est introduite à travers la pièce à fixer par de légers coups de marteau. La vis spéciale est vissée jusqu’à ce que la tête touche la bague plastique. La pose est correcte lorsque la bague ne tourne plus et que la vis est bloquée. Pour supports creux, il est nécessaire de vérifier que l’expansion est complète.
Quelles performances de charge cette cheville offre-t-elle selon les matériaux ?
En béton, la charge de service en traction est de 160 daN et en cisaillement de 440 daN. En maçonnerie pleine, ces valeurs sont respectivement 140 daN en traction et 440 daN en cisaillement. En maçonnerie creuse alvéolaire, la charge de service est de 26 daN en traction et cisaillement. Ces valeurs intègrent les coefficients de sécurité selon ETA et ETAG 014.
Quels sont les critères à respecter pour garantir la sécurité et la conformité lors de la fixation ?
Il est essentiel de respecter les distances minimales au bord (100 mm) et entre fixations (100 mm), ainsi que l’épaisseur minimale du support (140 mm). Pour certains matériaux spécifiques comme le béton cellulaire ou la pierre naturelle dense, des essais in situ sont recommandés. Le respect de ces critères garantit la tenue et la sécurité de la fixation conformément à l’évaluation technique européenne.
