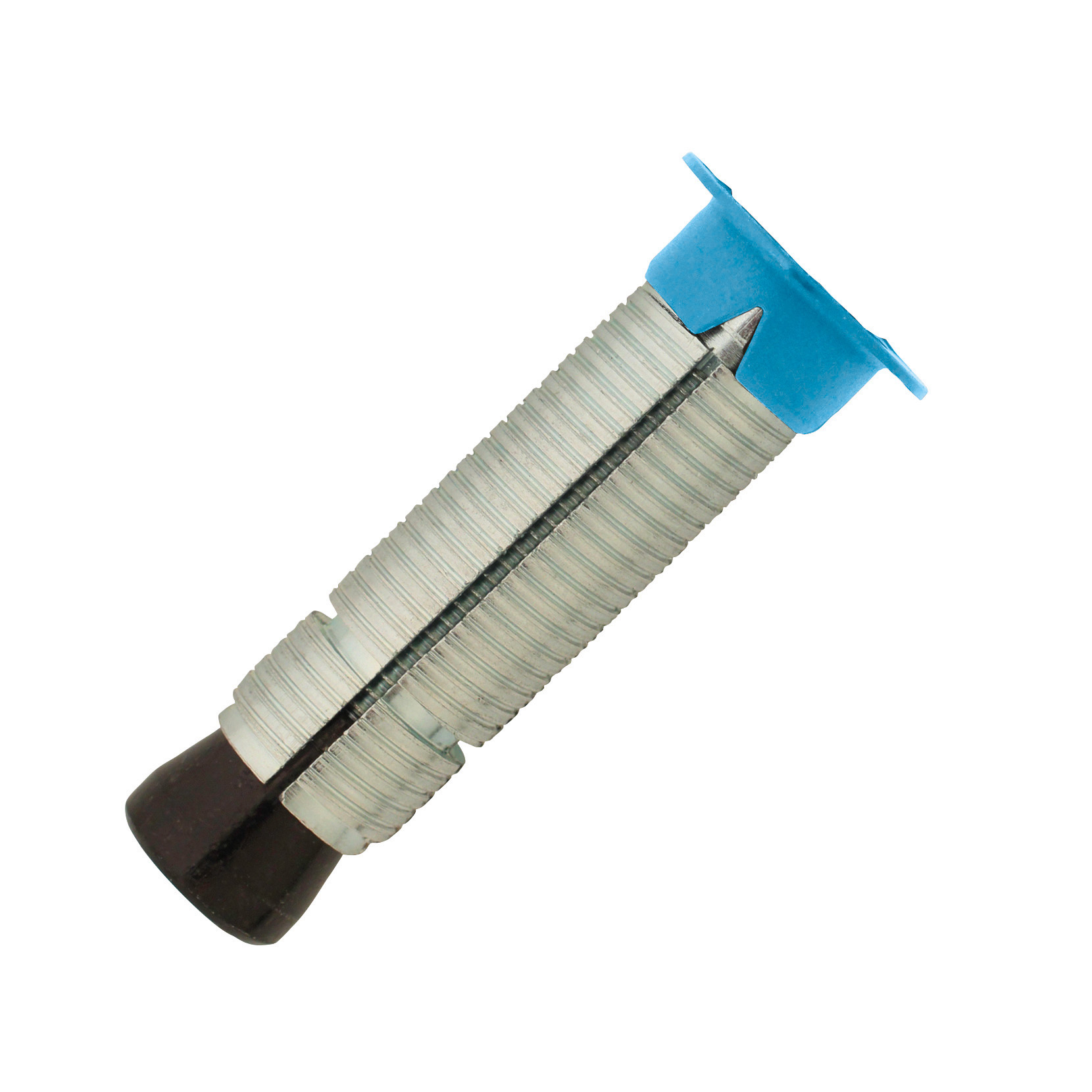

25 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - EX-92011110
Référence : S344EX92011110
Découvrez 25 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - EX-92011110 disponible à l'achat
- Chevilles multi-matériaux pour charges lourdes
- Système d'expansion en 2 parties pour une tenue optimale
- Performantes dans supports pleins ou creux
- Idéales pour diverses applications professionnelles
- Installation fiable et durable pour tous vos projets
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Optimisez vos fixations avec ces 25 chevilles multi-matériaux SCELL-IT, spécialement conçues pour supporter des charges lourdes avec une dimension M10x63 mm.
Ces chevilles métalliques universelles se distinguent par un système d'expansion en deux parties qui assure une tenue optimale dans tous types de supports, qu'ils soient pleins ou creux.
Dans les matériaux pleins, la tenue est garantie par l'expansion profonde du premier segment dès les premiers tours de vis.
Dans les matériaux creux, la cheville s'expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Elles conviennent à de nombreuses applications professionnelles telles que la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Le montage s’effectue en perçant un trou à la profondeur recommandée (73 mm pour M10), en le nettoyant soigneusement, puis en insérant la cheville à l’aide d’un marteau, la collerette devant rester affleurante au support.
La pièce à fixer est ensuite positionnée, et la vis est introduite et serrée au couple recommandé (13 Nm pour M10) pour assurer une fixation fiable et durable.
Ces chevilles sont fabriquées avec des matériaux de qualité :
- Douille en acier Q195 avec zingage blanc ≥ 3 μm
- Cône en acier Q195 avec zingage noir ≥ 3 μm
- Collerette en polyéthylène de couleur bleue
- Vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm
Elles offrent une reprise de charges élevée, même dans les maçonneries creuses, avec des charges admissibles en traction allant jusqu’à 535 daN en béton C20/25 et 300 daN en brique pleine pour la taille M10.
Les charges admissibles en cisaillement atteignent jusqu’à 615 daN en béton C20/25 et 300 daN en brique pleine.
Les conditions d’utilisation recommandent un perçage propre et précis, avec un serrage au couple adapté selon les données techniques fournies.
La collerette doit être positionnée à fleur du support pour garantir une bonne répartition de la charge.
Ces chevilles multi-matériaux sont une solution polyvalente, performante et fiable, idéale pour tous les travaux nécessitant une fixation solide et durable sur supports variés, qu’ils soient en béton, brique pleine, parpaing ou matériaux creux.
Ces chevilles sont polyvalentes et adaptées à de nombreuses applications professionnelles telles que la fixation de portes de garage, huisseries métalliques, rayonnages de stockage, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, ainsi que supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Le fonctionnement repose sur une expansion profonde du premier segment dans les matériaux pleins dès les premiers tours de vis, tandis que dans les matériaux creux, la cheville s’expanse complètement en particulier sur la paroi en surface grâce à la remontée du cône jusqu’à la base de la cheville.
Les composants sont :
- Douille en acier Q195 avec zingage blanc ≥ 3 μm,
- Cône en acier Q195 avec zingage noir ≥ 3 μm,
- Collerette en polyéthylène bleu,
- Vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm,
- Rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm.
Les dimensions principales pour le modèle M10x63mm sont : diamètre de perçage 16 mm, profondeur de perçage 73 mm, longueur cheville 63 mm, épaisseur maximale à fixer 10,5 mm, avec un couple de serrage recommandé de 13 Nm.
Les charges admissibles, issues d’essais réalisés par Scell-it, varient selon le matériau :
- Traction jusqu’à 535 daN en béton C20/25,
- Cisaillement jusqu’à 615 daN en béton C20/25,
- Performances élevées également dans les briques pleines, parpaings pleins, briques creuses et parpaings creux.
La mise en œuvre se fait en trois étapes : perçage et nettoyage minutieux du trou, insertion de la cheville à fleur du support à l’aide d’un marteau, puis vissage à travers la pièce à fixer en respectant le couple indiqué.
Ces chevilles offrent une alternative fiable aux chevilles chimiques dans les matériaux creux pour des charges lourdes, avec une large collerette plastique aidant à répartir la charge.
Elles répondent aux exigences des professionnels du bâtiment en matière de sécurité, solidité et polyvalence, assurant des fixations durables dans divers matériaux de construction.
- marque : Scell-it
- référence fournisseur : EX-92011110
- matière douille : acier Q195, zingage blanc ≥ 3 μm
- matière cône : acier Q195, zingage noir ≥ 3 μm
- matière collerette : polyéthylène coloris bleu
- matière vis : acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- matière rondelle : acier Q195 – DIN125, zingage blanc ≥ 3 μm
- dimension cheville : M10 x 63 mm
- profondeur de perçage recommandée : 73 mm
- couple de serrage recommandé : 13 Nm
- charge admissible en traction béton C20/25 : 535 daN
- charge admissible en traction brique pleine : 300 daN
- charge admissible en cisaillement béton C20/25 : 615 daN
- charge admissible en cisaillement brique pleine : 300 daN
- système d'expansion en 2 parties pour tenue optimale dans matériaux pleins et creux
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales des chevilles multi-matériaux charges lourdes M10x63mm SCELL-IT ?
Ces chevilles sont composées d'une douille en acier Q195 avec zingage blanc ≥ 3 µm, d’un cône en acier Q195 avec zingage noir ≥ 3 µm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 µm et d’une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 µm. Leur longueur est de 63 mm, avec un perçage recommandé de 16 mm de diamètre et 73 mm de profondeur. Le couple de serrage conseillé est de 13 Nm.
Comment ces chevilles assurent-elles une fixation fiable dans les matériaux pleins et creux ?
Le système d’expansion en deux parties permet une tenue optimale : dans les matériaux pleins, la fixation s’effectue par expansion du premier segment en profondeur dès les premiers tours de vis. Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville, assurant ainsi une reprise de charges élevée.
Quelles sont les charges admissibles indicatives pour ces chevilles selon le type de support ?
En traction, la charge admissible peut atteindre jusqu’à 535 daN en béton C20/25, 300 daN en brique pleine, 125 daN en brique creuse et 120 daN en parpaing creux. En cisaillement, les valeurs sont jusqu’à 615 daN en béton C20/25, 300 daN en brique pleine, 220 daN en brique creuse et 250 daN en parpaing creux. Ces valeurs sont indicatives et issues d’essais internes.
Quelles sont les étapes recommandées pour la mise en œuvre de ces chevilles ?
Il faut percer un trou au diamètre et à la profondeur recommandés puis le nettoyer soigneusement. La cheville, sans vis, est insérée dans le trou à l’aide d’un marteau, avec la collerette affleurante au support. La pièce à fixer est positionnée, puis la vis est introduite à travers cette pièce dans la cheville et serrée au couple recommandé de 13 Nm.
Pour quels types d’applications ces chevilles sont-elles adaptées ?
Elles conviennent à la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières ou stores, supports de chemins de câbles, tuyauteries, canalisations, ainsi que pour la fixation de poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
