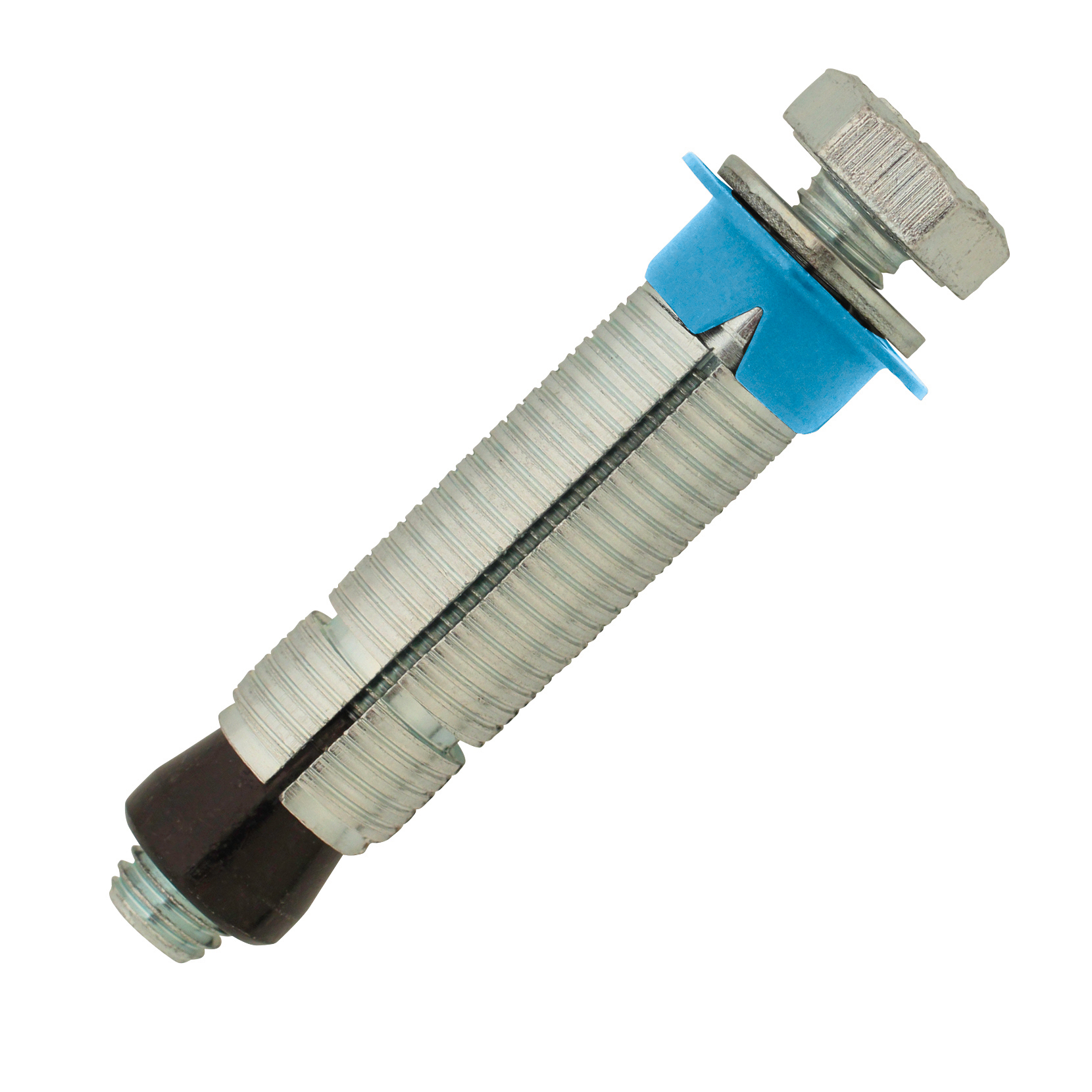

25 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - EX-9201111090
Référence : S344EX9201111090
Découvrez 25 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - EX-9201111090 disponible à l'achat
- Chevilles multi-matériaux pour charges lourdes, parfaites pour divers projets.
- Système d'expansion en deux parties pour une tenue optimale.
- Idéales pour maçonneries creuses, assurent reprise de charges élevée.
- Design polyvalent, convenant aux professionnels comme aux bricoleurs.
- Maintien sûr et durable sur de nombreux supports.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux SCELL-IT XMAX-BOLT T, spécialement conçues pour les charges lourdes et adaptées à une grande variété de projets de fixation.
Ces chevilles métalliques universelles disposent d’un système d’expansion en deux parties, assurant une excellente tenue dans tous types de matériaux, qu’ils soient pleins ou creux.
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface du matériau, grâce à la remontée du cône jusqu’à la base de la cheville.
Leur design polyvalent et performant convient aussi bien aux professionnels qu’aux bricoleurs.
La reprise de charges élevée garantit un maintien sûr et durable, même dans les maçonneries creuses.
Ces chevilles sont composées de matériaux robustes : la douille en acier Q195 avec un zingage blanc d’au moins 3 μm, le cône en acier Q195 avec un zingage noir d’au moins 3 μm, la collerette en polyéthylène de couleur bleue, la vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm, et la rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm.
Les chevilles SCELL-IT XMAX-BOLT T sont recommandées pour une utilisation dans divers supports tels que le béton, la brique pleine, le parpaing plein, la brique creuse et le parpaing creux.
Leurs applications types incluent la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, équipements comme chaudières, stores, antennes paraboliques, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôture, portails, mains courantes, ainsi que sabots, sablières et chevrons.
La mise en œuvre est simple et précise : il faut percer un trou à la profondeur recommandée (73 mm pour une cheville M10 avec un diamètre de perçage de 16 mm) et nettoyer soigneusement.
Ensuite, insérer la cheville (sans la vis) à l’aide d’un marteau, la collerette devant être affleurante au support.
Enfin, positionner l’élément à fixer, puis insérer et serrer la vis au couple indiqué, soit 50 Nm dans le béton.
Les charges admissibles, issues d’essais réalisés par Scell-it, sont élevées : en traction, la cheville M10 supporte jusqu’à 535 daN dans le béton C20/25 et 300 daN dans la brique pleine.
En cisaillement, elle supporte jusqu’à 615 daN dans le béton et 300 daN dans la brique pleine.
Ces chevilles sont disponibles en différentes versions et dimensions, notamment avec ou sans vis, crochet ou œillet, adaptées à diverses applications spécifiques.
Les chevilles multi-matériaux SCELL-IT XMAX-BOLT T offrent une alternative performante à l’ancrage chimique dans les matériaux creux, avec un excellent maintien grâce à leurs quatre pattes d’expansion.
Leur large collerette en plastique aide à répartir la charge sur la surface.
En résumé, ces chevilles sont des solutions robustes, polyvalentes et performantes pour des fixations lourdes sur une large gamme de supports pleins ou creux, garantissant sécurité et durabilité dans vos installations.
Description et caractéristiques techniques :
- Système d’expansion en deux parties assurant une excellente tenue dans tous types de matériaux (béton, brique pleine, parpaing plein, brique creuse, parpaing creux).
- Matériaux composants : douille et cône en acier Q195 avec zingage respectivement blanc (≥ 3 μm) et noir (≥ 3 μm), collerette en polyéthylène bleu, vis en acier classe 8.8 (DIN933) avec zingage blanc (≥ 3 μm), rondelle en acier Q195 (DIN125) avec zingage blanc (≥ 3 μm).
- Dimensions principales pour la version M10x63mm : longueur cheville 63 mm, diamètre de perçage 16 mm, profondeur de perçage recommandée 73 mm, épaisseur maximale du support à fixer 10,5 mm.
- Couple de serrage recommandé : 13 Nm.
- Distance minimale aux bords : 60 mm, entraxe minimal entre chevilles : 55 mm, épaisseur minimale du support : 110 mm.
Fonctionnement et mise en œuvre :
- Percer un trou au diamètre et à la profondeur recommandés, puis nettoyer soigneusement.
- Insérer la cheville (sans vis) dans le trou à l’aide d’un marteau, la collerette devant être affleurante au support.
- Positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville, puis serrer au couple indiqué.
- Dans les matériaux pleins, la tenue est assurée par expansion du premier segment en profondeur.
- Dans les matériaux creux, la tenue est assurée par expansion complète de la cheville, notamment sur la paroi en surface du matériau, grâce à la remontée du cône jusqu’à la base de la cheville.
Performances et charges admissibles :
- Excellente reprise de charges en traction et cisaillement, avec des valeurs indicatives allant jusqu’à 535 daN en traction et 615 daN en cisaillement dans le béton C20/25 pour la version M10.
- Ces charges sont données à titre indicatif à partir d’essais réalisés par Scell-it. Pour des utilisations nécessitant des valeurs strictes, il est conseillé de réaliser des essais d’arrachement in situ.
Applications typiques :
- Fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage.
- Installation d’équipements tels que chaudières, stores, antennes paraboliques, sièges.
- Supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières, chevrons.
Avantages produit :
- Polyvalence assurée par la tenue efficace dans tous types de matériaux pleins ou creux.
- Performances élevées même dans les maçonneries creuses.
- Alternative fiable à l’ancrage chimique pour charges lourdes.
- Large collerette en polyéthylène pour une meilleure répartition des charges.
Stockage et conservation :
- Les informations de stockage ne sont pas spécifiées, mais la composition en acier zingué et polyéthylène assure une bonne résistance à la corrosion dans des conditions normales d’utilisation.
Cette cheville est un choix performant et polyvalent pour les professionnels et bricoleurs exigeants, garantissant une fixation sûre et durable dans des environnements variés.
- douille : acier Q195, zingage blanc ≥ 3 μm
- cône : acier Q195, zingage noir ≥ 3 μm
- collerette : polyéthylène coloris bleu
- vis : acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- rondelle : acier Q195 – DIN125, zingage blanc ≥ 3 μm
- système d’expansion en deux parties pour une tenue optimale dans tous types de matériaux pleins ou creux
- profondeur de perçage recommandée pour M10 : 73 mm, diamètre de perçage : 16 mm
- couple de serrage recommandé pour M10 : 50 Nm
- charges admissibles en traction pour M10 : jusqu’à 535 daN dans le béton C20/25 et 300 daN dans la brique pleine
- charges admissibles en cisaillement pour M10 : jusqu’à 615 daN dans le béton et 300 daN dans la brique pleine
- recommandée pour supports : béton, brique pleine, parpaing plein, brique creuse, parpaing creux
- marque : SCELL-IT
- référence fournisseur : EX-9201111090
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales des chevilles multi-matériaux charges lourdes SCELL-IT M10x63mm ?
Ces chevilles sont composées d’une douille en acier Q195 avec zingage blanc ≥ 3 µm, d’un cône en acier Q195 avec zingage noir ≥ 3 µm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 DIN933 avec zingage blanc ≥ 3 µm, et d’une rondelle en acier Q195 DIN125 avec zingage blanc ≥ 3 µm. Leur longueur totale est de 63 mm avec un diamètre M10. Le couple de serrage recommandé est de 13 Nm, et la profondeur de perçage conseillée est de 73 mm.
Comment fonctionne le système d’expansion de ces chevilles dans les matériaux pleins et creux ?
Dans les matériaux pleins, la tenue est assurée par l’expansion en profondeur du premier segment dès les premiers tours de vis. Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville, garantissant ainsi une reprise de charges élevée.
Quels types de matériaux supportent ces chevilles et quelles sont leurs charges admissibles ?
Ces chevilles conviennent aux matériaux pleins comme le béton C20/25, la brique pleine (type BP300), le parpaing plein (type B120), ainsi qu’aux matériaux creux tels que la brique creuse enduite (type C40) et le parpaing creux enduit (type B40). Les charges admissibles varient selon le matériau et vont jusqu’à 900 daN en traction pour un M12 dans du béton C20/25, et des valeurs adaptées pour les autres matériaux et diamètres (voir tableau charges admissibles page 2 et 6).
Quelles sont les étapes précises de mise en œuvre pour garantir une fixation optimale ?
Il faut percer un trou au diamètre et à la profondeur recommandés, puis nettoyer soigneusement le trou. Ensuite, insérer la cheville sans vis dans le trou à l’aide d’un marteau, en veillant à ce que la collerette soit affleurante au support. Positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville, puis serrer la vis au couple recommandé pour assurer une expansion optimale.
Pour quels usages et applications ces chevilles sont-elles adaptées ?
Ces chevilles sont adaptées à la fixation de portes de garage, huisseries métalliques, rayonnages et étagères de stockage, panneaux indicateurs, enseignes, supports d’éclairage, équipements tels que chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, ainsi que sabots, sablières et chevrons.
