25 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - XMAXBOLT-M10-SV
Référence : S344XMAXBOLTM10SV
Découvrez 25 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - XMAXBOLT-M10-SV disponible à l'achat
- Fixation solide sur matériaux pleins et creux
- Capacité à supporter des charges lourdes
- Mécanisme d'expansion bipartite efficace
- Dimensions adaptées pour une application précise
- Idéale pour les structures de maçonnerie creuse
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

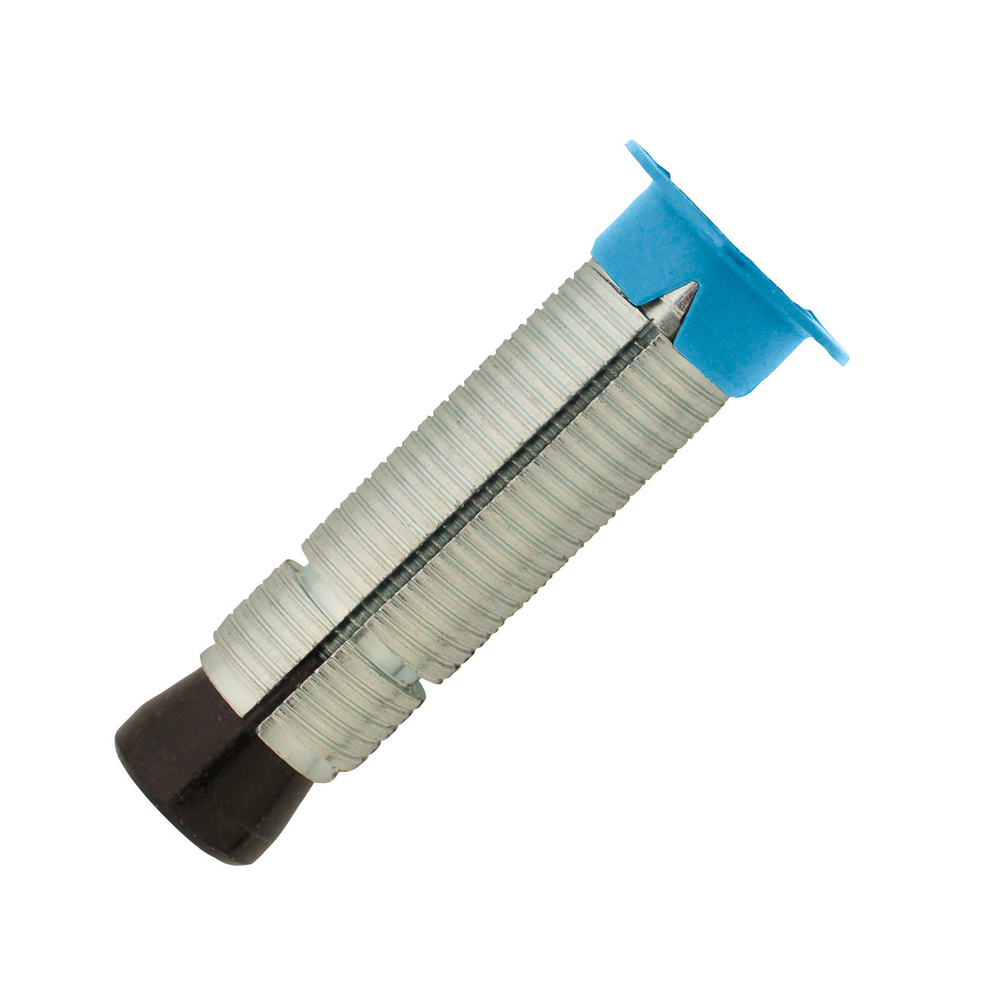

La cheville multi-matériaux charges lourdes M10x63mm SCELL-IT XMAXBOLT-M10-SV est spécialement conçue pour assurer une fixation solide et polyvalente sur une large gamme de matériaux, qu’ils soient pleins ou creux.
Elle fonctionne grâce à un mécanisme d’expansion bipartite efficace qui garantit une excellente tenue dès les premiers tours de vis dans les matériaux pleins, par expansion profonde du premier segment.
Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base, assurant ainsi une fixation fiable même dans les maçonneries creuses.
Ses caractéristiques techniques précises sont une longueur de cheville de 63 mm, un diamètre de cheville de 16 mm, un diamètre de collerette de 25 mm et une épaisseur maximale de fixation de 10 mm.
La cheville est fabriquée avec des matériaux robustes et durables : la douille et le cône en acier Q195 avec un zingage blanc ou noir d’au moins 3 μm, la collerette en polyéthylène bleu, la vis en acier classe 8.8 avec zingage blanc, ainsi que la rondelle en acier Q195 avec zingage blanc.
Elle est adaptée à de nombreuses applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements comme chaudières, stores, antennes paraboliques, supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, mains courantes, ainsi que pour sabots, sablières et chevrons.
La mise en œuvre se déroule en trois étapes simples : percer et nettoyer soigneusement le trou, insérer la cheville à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support, puis positionner la pièce à fixer et serrer la vis au couple recommandé de 13 Nm pour le M10.
Les performances sont élevées avec une capacité de charge importante en traction et cisaillement, même dans les maçonneries creuses.
La cheville présente une reprise de charges élevée, garantissant une fixation durable et résistante aux charges lourdes.
Les distances minimales d’entraxe et aux bords sont respectivement de 60 mm et 110 mm pour le M10, assurant une installation conforme et sécurisée.
Ce produit se distingue par sa polyvalence, sa robustesse et sa fiabilité, offrant une alternative performante aux chevilles chimiques dans les matériaux creux.
Le conditionnement comprend 25 chevilles, facilitant le stockage et la gestion sur chantier ou en atelier.
Elle est particulièrement adaptée aux applications exigeant une reprise de charges élevée, même dans les maçonneries creuses, ce qui en fait une alternative efficace aux scellements chimiques dans ces matériaux. Les usages typiques incluent la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements tels que chaudières, stores, antennes paraboliques, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Cette cheville présente les caractéristiques techniques suivantes :
- Longueur de la cheville : 63 mm
- Diamètre de la cheville : 16 mm
- Diamètre de la collerette : 25 mm
- Épaisseur maximale de fixation : 10 mm
Elle est composée d’une douille en acier Q195 avec un zingage blanc d’au moins 3 µm, d’un cône en acier Q195 avec un zingage noir d’au moins 3 µm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 µm, et d’une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 µm.
La mise en œuvre se fait en trois étapes : perçage et nettoyage soigneux du trou, insertion de la cheville sans vis à l’aide d’un marteau avec la collerette affleurant le support, puis positionnement de la pièce à fixer et serrage de la vis au couple recommandé (13 Nm pour M10). Les distances minimales d’entraxe et aux bords sont respectivement de 60 mm et 110 mm pour les vis M10.
Les charges admissibles indicatives pour la cheville M10 dans différents matériaux sont les suivantes (valeurs en daN) :
- Traction : jusqu’à 535 daN en béton C20/25, 300 daN en brique pleine, 125 daN en brique creuse, 120 daN en parpaing creux
- Cisaillement : jusqu’à 615 daN en béton C20/25, 300 daN en brique pleine, 250 daN en brique creuse, 250 daN en parpaing creux
Cette cheville offre une fixation polyvalente, performante et fiable, adaptée aux charges lourdes dans divers matériaux de construction.
- longueur cheville : 63 mm
- diamètre collorette : 25 mm
- diamètre cheville : 16 mm
- douille : acier Q195, zingage blanc ≥ 3 μm
- cône : acier Q195, zingage noir ≥ 3 μm
- collerette : polyéthylène bleu
- vis : acier classe 8.8, zingage blanc ≥ 3 μm
- rondelle : acier Q195, zingage blanc ≥ 3 μm
- épaisseur maximale de fixation : 10 mm
- couple de serrage recommandé pour M10 : 13 Nm
- distance minimale d’entraxe pour M10 : 60 mm
- distance minimale aux bords pour M10 : 110 mm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la capacité de charge admissible de cette cheville multi-matériaux M10x63mm ?
La cheville XMAXBOLT-M10-SV supporte une résistance en traction jusqu’à 535 daN et en cisaillement jusqu’à 615 daN dans du béton C20/25. Ces valeurs sont indicatives et issues d’essais réalisés par Scell-it.
Comment fonctionne le mécanisme d’expansion bipartite de cette cheville ?
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis. Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Quelles sont les dimensions clés à respecter pour la mise en œuvre de cette cheville ?
La longueur totale de la cheville est de 63 mm, avec un diamètre de 16 mm et une collerette de 25 mm. La profondeur de perçage recommandée est de 73 mm, avec une épaisseur maximale de fixation de 10 mm.
Quels matériaux peuvent être fixés avec cette cheville multi-matériaux ?
Elle est adaptée à la fixation sur béton, brique pleine, parpaing plein, brique creuse et parpaing creux, offrant une polyvalence pour différents supports pleins ou creux.
Quelles sont les recommandations pour assurer une fixation optimale ?
Il faut percer un trou propre et adapté (diamètre 16 mm, profondeur 73 mm), nettoyer soigneusement le trou, insérer la cheville à l’aide d’un marteau avec la collerette affleurante au support, puis serrer la vis au couple recommandé de 13 Nm. Il est important de respecter les distances minimales aux bords (80 mm) et les entraxes (60 mm).
