25 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - XMAXBOLT-M10X75
Référence : S344XMAXBOLTM10X75
Découvrez 25 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - XMAXBOLT-M10X75 disponible à l'achat
- Adhérence optimale dans divers matériaux
- Mécanisme d'expansion bipartite efficace
- Supporte des charges lourdes en maçonnerie
- Installation fiable et durable
- Longueur de cheville de 63 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

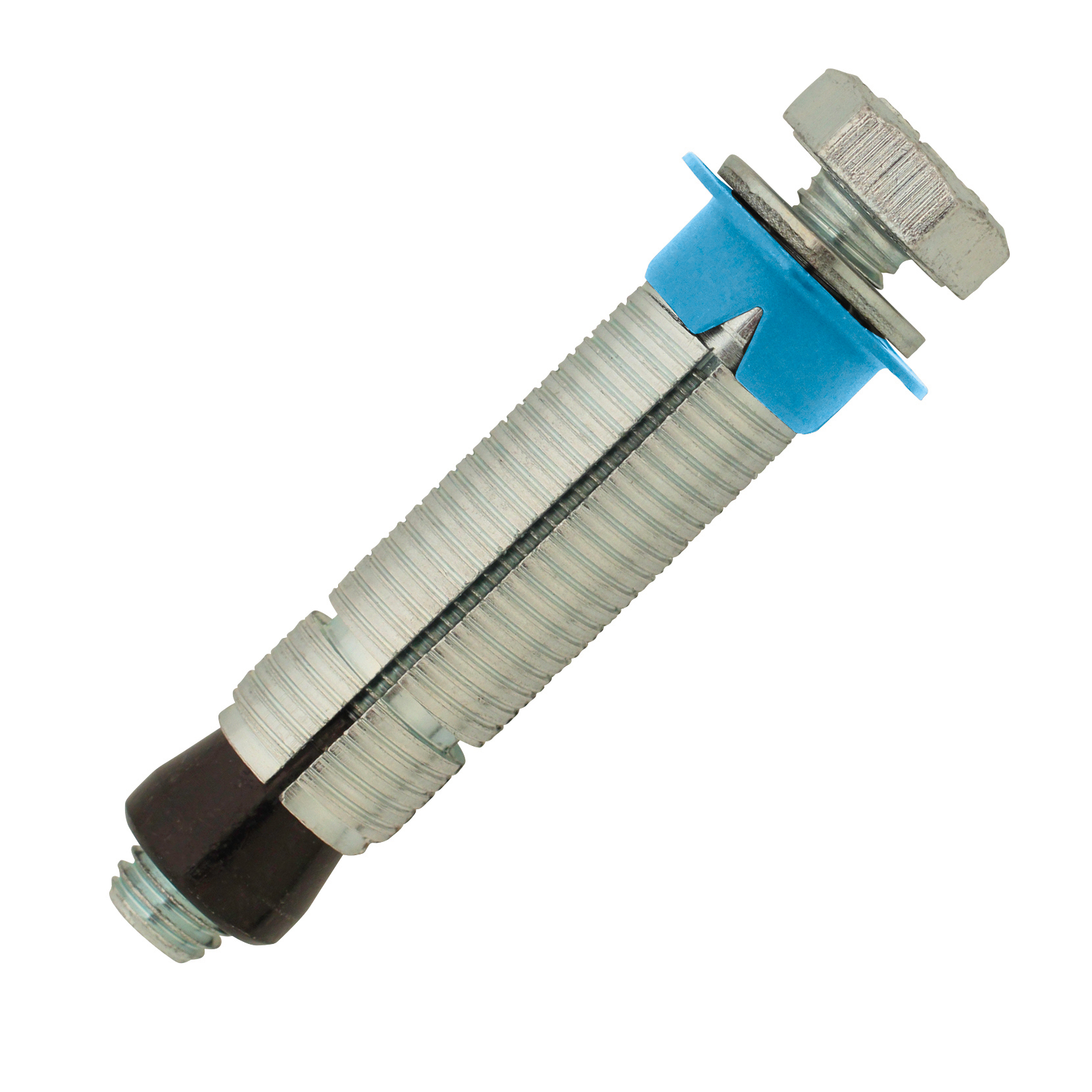

Cette cheville métallique universelle XMAXBOLT-M10X75 de la marque Scell-it est spécialement conçue pour les charges lourdes et se distingue par son système d’expansion bipartite offrant une polyvalence remarquable.
Elle garantit une adhérence optimale dans tous types de matériaux, qu’ils soient pleins ou creux, grâce à un mécanisme d’expansion en deux parties permettant un ancrage solide.
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base.
Cette cheville supporte des charges lourdes même dans les maçonneries creuses, avec des performances de traction allant jusqu’à 535 daN en béton C20/25.
Elle présente également des valeurs de cisaillement importantes, assurant une fixation fiable et durable dans des conditions d’usage variées.
Elle est particulièrement recommandée pour la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements tels que chaudières, stores, antennes paraboliques, ainsi que pour les supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Les caractéristiques techniques précises de ce modèle sont les suivantes :
- La longueur de la cheville est de 63 mm
- L’épaisseur à fixer recommandée est de 10 mm
- La longueur de la vis est de 75 mm
- Le diamètre de la collerette mesure 25 mm
- Le diamètre de la cheville est de 16 mm
La composition matérielle comprend une douille en acier Q195 avec zingage blanc d’au moins 3 μm, un cône en acier Q195 avec zingage noir ≥ 3 μm, une collerette en polyéthylène bleu, une vis en acier classe 8.8 conforme DIN933 avec zingage blanc ≥ 3 μm, ainsi qu’une rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm.
La mise en œuvre se réalise en perçant un trou à la profondeur recommandée (73 mm pour M10), en nettoyant soigneusement le trou, puis en insérant la cheville (sans vis) à l’aide d’un marteau, la collerette devant rester à fleur du support.
Ensuite, la pièce à fixer est positionnée et la vis est introduite à travers cette pièce dans la cheville.
Le serrage doit être effectué au couple recommandé de 13 Nm pour un pas M10.
Cette cheville se distingue par sa polyvalence, sa capacité à reprendre des charges élevées même dans des maçonneries creuses, et par sa facilité d’installation assurant une fixation durable.
Elle est conditionnée en lot de 25 pièces, prête à être stockée et utilisée dans des conditions normales de chantier.
En résumé, la cheville XMAXBOLT-M10X75 est une solution robuste et universelle pour des fixations lourdes dans divers matériaux, offrant une excellente sécurité et une grande fiabilité d’usage.
Cette cheville est particulièrement adaptée aux charges lourdes, avec une reprise de charges élevée même dans les maçonneries creuses. Elle est utilisée pour fixer des éléments tels que portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements variés (chaudières, stores, antennes paraboliques), supports de chemins de câbles, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Caractéristiques techniques détaillées :
- Longueur de la cheville : 63 mm
- Épaisseur maximale à fixer : 10 mm
- Longueur de vis : 75 mm
- Diamètre de la collorette : 25 mm
- Diamètre de la cheville : 16 mm
Matériaux composants :
- Douille en acier Q195, zingage blanc ≥ 3 μm
- Cône en acier Q195, zingage noir ≥ 3 μm
- Collerette en polyéthylène bleu
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
Performances et résistances :
- Charge admissible en traction jusqu’à 535 daN dans le béton C20/25 et 300 daN dans la brique pleine (type BP300)
- Charge admissible en cisaillement jusqu’à 615 daN dans le béton C20/25 et 300 daN dans la brique pleine (type BP300)
- Couple de serrage recommandé : 13 Nm pour la vis M10x75
- Profondeur de perçage recommandée : 73 mm avec un diamètre de perçage de 16 mm
Conditions d’utilisation et recommandations :
- Percer un trou propre et adapté au diamètre de la cheville, nettoyer soigneusement le trou avant pose
- Insérer la cheville sans vis dans le trou à l’aide d’un marteau, la collerette devant être affleurante au support
- Positionner la pièce à fixer puis introduire la vis à travers celle-ci dans la cheville
- Serrer au couple recommandé pour assurer une fixation optimale
- Respecter les distances minimales d’entraxe et aux bords (ex. : entraxe minimum 60 mm pour M10, distance aux bords minimum 110 mm)
- Convient pour une épaisseur minimale du support de 110 mm
Avantages produits :
- Polyvalence grâce à son système d’expansion en deux parties, garantissant une excellente tenue dans tous types de matériaux pleins ou creux
- Haute performance avec une capacité à supporter des charges lourdes, y compris dans les maçonneries creuses
- Alternative fiable à l’ancrage chimique pour les matériaux creux
- Large collerette plastique pour une meilleure répartition des charges
Applications typiques :
- Fixation de portes de garage, huisseries métalliques
- Installation de rayonnages et étagères
- Pose de panneaux indicateurs, enseignes, supports d’éclairage
- Fixation d’équipements variés (chaudières, stores, antennes paraboliques)
- Support de chemins de câbles, tuyauteries, canalisations
- Installation de poteaux de clôtures, portails, mains courantes
- Fixation de sabots, sablières, chevrons
Cette cheville allie robustesse, fiabilité et facilité de mise en œuvre pour des fixations durables en environnement professionnel.
- longueur cheville : 63 mm
- épaisseur à fixer : 10 mm
- longueur vis : 75 mm
- diamètre collerette : 25 mm
- diamètre cheville : 16 mm
- douille : acier Q195, zingage blanc ≥ 3 μm
- cône : acier Q195, zingage noir ≥ 3 μm
- collerette : polyéthylène bleu
- vis : acier classe 8.8 conforme DIN933, zingage blanc ≥ 3 μm
- rondelle : acier Q195 – DIN125, zingage blanc ≥ 3 μm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville multi-matériaux XMAXBOLT-M10X75 ?
Cette cheville métallique universelle de 63 mm de longueur est conçue pour des charges lourdes dans des matériaux pleins ou creux. Elle dispose d’un mécanisme d’expansion bipartite assurant une excellente adhérence et une reprise de charges élevée, même dans les maçonneries creuses. Sa collerette en polyéthylène bleu de 25 mm de diamètre facilite la répartition des charges.
Comment s’installe cette cheville pour garantir sa performance ?
Il faut percer un trou de 16 mm de diamètre et 73 mm de profondeur, puis le nettoyer soigneusement. La cheville (sans vis) s’insère avec un marteau, la collerette devant affleurer le support. Ensuite, la pièce à fixer est positionnée et la vis M10x75 est serrée au couple recommandé de 13 Nm.
Quelles sont les capacités de charge admissibles de la cheville XMAXBOLT-M10X75 ?
Les charges admissibles indicatives sont jusqu’à 535 daN en traction et 615 daN en cisaillement sur béton C20/25. Sur brique pleine, ces valeurs sont respectivement de 300 daN en traction et en cisaillement, et sur brique creuse enduite, 125 daN en traction et 250 daN en cisaillement. Ces données proviennent d’essais internes et doivent être validées par essais in situ pour des charges critiques.
Quels matériaux support cette cheville peut-elle fixer efficacement ?
Elle est adaptée aux matériaux pleins comme le béton, la brique pleine et le parpaing plein, ainsi qu’aux matériaux creux tels que la brique creuse et le parpaing creux. Son système d’expansion en deux parties assure une fixation fiable dans ces différents supports.
Quelles sont les recommandations à respecter pour une fixation sécurisée ?
Il est important de respecter les distances minimales d’entraxe (60 mm), d’éloignement aux bords (110 mm) et une épaisseur minimale du support de 110 mm pour la version M10. Le serrage doit être effectué au couple de 13 Nm pour garantir la tenue optimale de la fixation.
