25 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - XMAXBOLT-M10X90
Référence : S344XMAXBOLTM10X90
Découvrez 25 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - XMAXBOLT-M10X90 disponible à l'achat
- Chevilles multi-matériaux adaptées aux charges lourdes
- Système d'expansion à deux parties pour une tenue maximale
- Performance exceptionnelle dans les matériaux pleins et creux
- Reprise de charges élevée pour une utilisation fiable
- Polyvalence et résistance pour des fixations sécurisées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

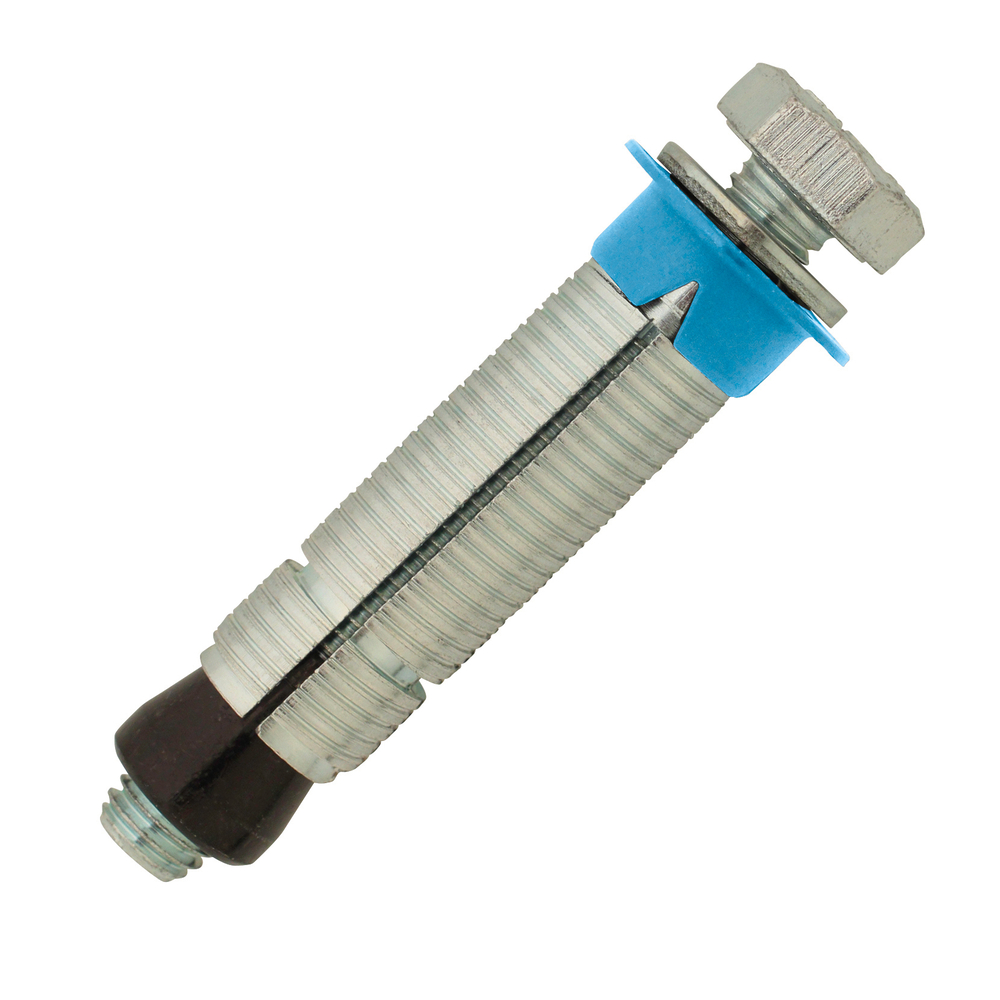

Découvrez les chevilles métalliques universelles XMAXBOLT-M10X90, spécialement conçues pour des charges lourdes et adaptées à une large gamme de matériaux pleins et creux.
Ces chevilles multi-matériaux disposent d’un système d’expansion en deux parties qui assure une tenue optimale dans le béton, la brique pleine, le parpaing plein ainsi que dans les maçonneries creuses telles que la brique creuse ou le parpaing creux.
Leur conception garantit une reprise de charges élevée, même dans les matériaux creux, grâce à une expansion complète de la cheville qui s’appuie sur la paroi en surface du matériau.
Les composants sont fabriqués en acier Q195 avec un zingage blanc ou noir d’au moins 3 μm pour la douille, le cône, la vis de classe 8.8 et la rondelle.
La collerette est en polyéthylène bleu, offrant une finition soignée et une meilleure répartition de la charge.
La cheville mesure 63 mm de longueur, avec un diamètre de perçage recommandé de 16 mm et une profondeur de perçage de 73 mm.
La vis associée est de diamètre M10, avec un couple de serrage conseillé de 13 Nm.
La mise en œuvre s’effectue en trois étapes simples : percer et nettoyer soigneusement le trou, insérer la cheville sans vis à l’aide d’un marteau jusqu’à ce que la collerette soit affleurante au support, puis positionner la pièce à fixer et serrer la vis au couple recommandé.
Cette cheville est idéale pour fixer des portes de garage, huisseries métalliques, rayonnages de stockage, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, ainsi que pour les supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Les charges admissibles recommandées pour la version M10 sont : en traction 535 daN en béton C20/25, 300 daN en brique pleine, 125 daN en parpaing plein, et 120 daN en brique creuse enduite.
En cisaillement, les valeurs sont de 615 daN en béton C20/25, 300 daN en brique pleine, 220 daN en parpaing plein et 250 daN en brique creuse enduite.
Les distances minimales à respecter sont de 60 mm pour l’entraxe, 80 mm pour la distance aux bords, avec une épaisseur minimale du support de 110 mm.
La cheville XMAXBOLT-M10X90 allie polyvalence et résistance pour des fixations sécurisées et durables, offrant une alternative fiable aux scellements chimiques dans les matériaux creux.
Elle est fournie en conditionnement de 25 chevilles, prête à être utilisée dans vos projets nécessitant une tenue renforcée.
Pour garantir une performance optimale, il est recommandé de suivre strictement les instructions de pose et d’appliquer le couple de serrage indiqué.
Caractéristiques techniques :
- Douille en acier Q195, zingage blanc ≥ 3 μm
- Cône en acier Q195, zingage noir ≥ 3 μm
- Collerette en polyéthylène de couleur bleue
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
Dimensions pour la version M10x63mm :
- Longueur cheville : 63 mm
- Diamètre de perçage : 16 mm
- Profondeur de perçage recommandée : 73 mm
- Couple de serrage conseillé : 13 Nm
- Épaisseur maximale à fixer : 10,5 mm
- Diamètre collerette : 25 mm
Performances :
- Résistance élevée à la traction et au cisaillement, avec des charges admissibles jusqu’à 535 daN en traction dans le béton C20/25 et 615 daN en cisaillement.
- Excellente tenue dans le béton, la brique pleine, le parpaing plein, ainsi que dans les matériaux creux comme la brique creuse et le parpaing creux.
Applications typiques :
- Fixation de portes de garage, huisseries métalliques, rayonnages, étagères
- Fixation de panneaux indicateurs, enseignes, supports d’éclairage
- Fixation d’équipements tels que chaudières, stores, antennes paraboliques, sièges
- Supports de chemins de câbles, tuyauteries, canalisations
- Fixation de poteaux de clôtures, portails, mains courantes, sabots, sablières, chevrons
Mise en œuvre :
- Percer un trou au diamètre et à la profondeur recommandés, puis le nettoyer soigneusement.
- Insérer la cheville sans vis à l’aide d’un marteau, la collerette devant être affleurante au support.
- Positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville, puis serrer au couple indiqué.
Avantages :
- Polyvalence assurée par un système d’expansion en 2 parties adapté à tous types de supports pleins ou creux.
- Reprise de charges élevée, même dans les maçonneries creuses.
- Alternative fiable à l’ancrage chimique pour les charges lourdes.
Ces chevilles métalliques universelles garantissent une fixation robuste et durable dans une large gamme de matériaux, pour des applications industrielles, commerciales ou domestiques exigeant une haute sécurité et résistance mécanique.
- matière : acier Q195, douille avec zingage blanc ≥ 3 μm, cône avec zingage noir ≥ 3 μm, vis classe 8.8 avec zingage blanc ≥ 3 μm, rondelle avec zingage blanc ≥ 3 μm, collerette en polyéthylène bleu
- longueur cheville : 63 mm
- diamètre perçage recommandé : 16 mm
- profondeur de perçage : 73 mm
- diamètre vis : M10
- couple de serrage conseillé : 13 Nm
- distances minimales : entraxe 60 mm, distance aux bords 80 mm
- épaisseur minimale du support : 110 mm
- charges admissibles en traction (M10) : 535 daN en béton C20/25, 300 daN en brique pleine, 125 daN en parpaing plein, 120 daN en brique creuse enduite
- charges admissibles en cisaillement (M10) : 615 daN en béton C20/25, 300 daN en brique pleine, 220 daN en parpaing plein, 250 daN en brique creuse enduite
- référence fournisseur : XMAXBOLT-M10X90
- marque : Scell-it
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux peuvent être fixés avec ces chevilles multi-matériaux charges lourdes ?
Ces chevilles sont adaptées à une large gamme de matériaux pleins et creux, notamment béton, brique pleine, parpaing plein, brique creuse et parpaing creux. Elles conviennent aussi bien aux maçonneries pleines qu’aux maçonneries creuses grâce à leur système d’expansion en deux parties.
Comment fonctionne le système d’expansion de ces chevilles ?
Le système d’expansion se compose de deux segments : dans les matériaux pleins, l’expansion du premier segment en profondeur assure la fixation dès les premiers tours de vis. Dans les matériaux creux, l’expansion complète de la cheville, notamment sur la paroi externe, garantit une tenue fiable en répartissant la charge.
Quelles sont les recommandations pour la mise en œuvre de ces chevilles ?
Il est nécessaire de percer un trou propre selon le diamètre (16 mm pour M10) et la profondeur recommandée (73 mm). Après nettoyage, la cheville est insérée à l’aide d’un marteau, la collerette devant être affleurante au support. La vis est ensuite serrée au couple recommandé de 13 Nm, en respectant les distances minimales d’entraxe (60 mm) et aux bords (80 mm), ainsi que l’épaisseur minimale du support (110 mm).
Quelles charges ces chevilles peuvent-elles supporter ?
La cheville M10 offre une charge admissible en traction jusqu’à 535 daN et en cisaillement jusqu’à 615 daN dans du béton C20/25. Ces valeurs varient selon le matériau, avec une haute reprise de charges même dans les maçonneries creuses. Pour des exigences strictes, des essais d’arrachement in situ sont recommandés.
Quels composants garantissent la résistance et la durabilité de ces chevilles ?
La cheville est composée d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 conforme DIN933 avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 conforme DIN125 avec zingage blanc ≥ 3 μm, assurant une bonne protection contre la corrosion.
Dans quels contextes professionnels ces chevilles sont-elles particulièrement adaptées ?
Ces chevilles conviennent pour la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements lourds comme chaudières ou stores, ainsi que pour supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, sabots et chevrons. Leur polyvalence et résistance en font une solution fiable pour des fixations nécessitant une haute tenue dans divers matériaux.
