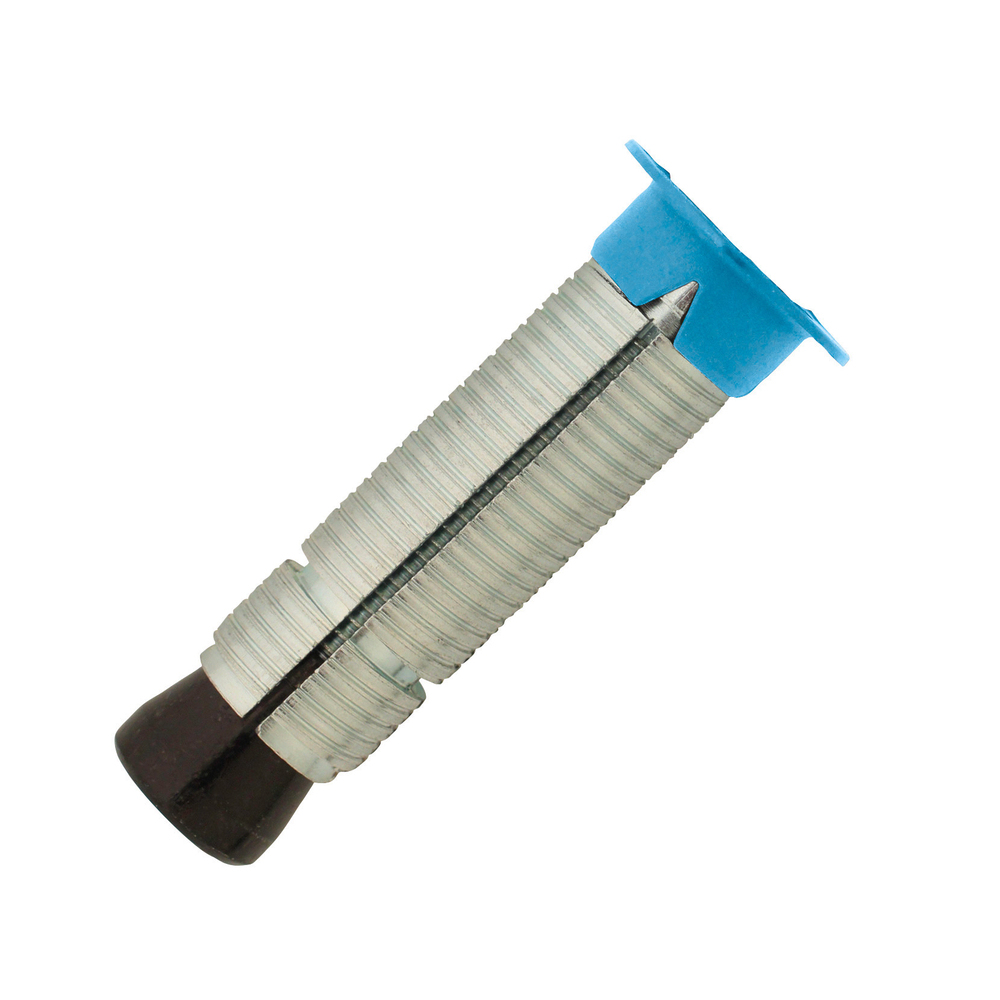

25 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - EX-92011112
Référence : S344EX92011112
Découvrez 25 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - EX-92011112 disponible à l'achat
- Chevilles multi-matériaux pour fixations lourdes.
- Excellente tenue dans divers matériaux, pleins ou creux.
- Système d'expansion en deux parties pour une performance optimale.
- Reprise de charges élevée, idéale pour maçonneries creuses.
- Parfaites pour bricolage et installations professionnelles.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux charges lourdes M12x77mm de la gamme SCELL-IT, conçues pour offrir des fixations robustes et durables dans une grande variété de matériaux.
Ces chevilles se distinguent par leur système d’expansion en deux parties, garantissant une excellente tenue aussi bien dans les matériaux pleins que creux.
Dans les matériaux pleins, la fixation est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base, assurant une reprise de charges élevée même dans les maçonneries creuses.
Les matériaux utilisés sont de haute qualité : la douille est en acier Q195 avec un zingage blanc d’au moins 3 μm, le cône en acier Q195 avec un zingage noir d’au moins 3 μm, la collerette en polyéthylène bleu, la vis en acier classe 8.8 selon DIN933 avec un zingage blanc d’au moins 3 μm, et la rondelle en acier Q195 selon DIN125 avec un zingage blanc d’au moins 3 μm.
Ces chevilles conviennent à de nombreuses applications, telles que la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements comme chaudières ou stores, supports de chemins de câbles, poteaux de clôtures, portails, mains courantes, ainsi que sabots, sablières et chevrons.
Pour la pose, il est nécessaire de percer un trou à la profondeur recommandée (87 mm pour M12), de le nettoyer soigneusement, puis d’insérer la cheville sans vis à l’aide d’un marteau, la collerette devant être affleurante au support.
La pièce à fixer est ensuite positionnée, puis la vis est introduite et serrée au couple indiqué de 80 Nm pour la vis M12.
Les dimensions principales de la cheville sont une longueur totale de 77 mm, un diamètre de vis de 12 mm, et une épaisseur maximale de fixation recommandée de 30 mm.
Les charges admissibles sont élevées et varient selon le matériau support : en traction, la cheville supporte jusqu’à 675 daN en béton C20/25 et 300 daN en brique pleine ; en cisaillement, jusqu’à 900 daN en béton C20/25 et 440 daN en brique pleine.
Ces valeurs sont issues d’essais réalisés par Scell-it et garantissent une performance optimale.
Le système d’expansion à 4 jambes assure un ancrage parfait et constitue une alternative fiable aux scellements chimiques dans les matériaux creux.
La large collerette plastique permet une meilleure répartition des charges pour une fixation sécurisée.
Le conditionnement comprend 25 chevilles multi-matériaux M12x77mm, prêtes à l’emploi pour vos projets exigeants en fixation lourde.
Ces chevilles allient polyvalence, performance et sécurité, adaptées aussi bien aux usages professionnels qu’aux travaux de bricolage.
Ces chevilles sont composées de plusieurs éléments : une douille en acier Q195 avec zingage blanc ≥ 3 μm, un cône en acier Q195 avec zingage noir ≥ 3 μm, une collerette en polyéthylène bleu, une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 μm, et une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 μm. Cette composition assure robustesse et résistance à la corrosion.
Elles sont particulièrement adaptées à une large gamme d’applications, notamment pour la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements tels que chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, ainsi que pour des poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Leur mise en œuvre est simple et efficace : il faut percer et nettoyer soigneusement le trou, insérer la cheville (sans vis) à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support, puis positionner la pièce à fixer et serrer la vis au couple recommandé (80 Nm pour la vis M12). Le système d’expansion garantit une fixation optimale, avec une expansion en profondeur dans les matériaux pleins et une expansion complète en surface dans les matériaux creux.
Les dimensions principales sont : diamètre de la cheville 12,5 mm, longueur 77 mm, diamètre de la collerette 30 mm, épaisseur minimale du support 110 mm, et couple de serrage recommandé de 80 Nm. La cheville est compatible avec des vis M12x90 mm ou M12x110 mm.
Les charges admissibles varient selon le matériau support, avec des valeurs de traction allant jusqu’à 900 daN en béton C20/25 et des valeurs de cisaillement jusqu’à 900 daN également. Ces valeurs sont issues d’essais réalisés par Scell-it et garantissent une haute performance en charge.
Les chevilles SCELL-IT offrent ainsi une solution polyvalente, performante et fiable pour des fixations lourdes dans tous types de matériaux, assurant une grande sécurité et durabilité des installations.
- marque : Scell-it
- référence fournisseur : EX-92011112
- longueur cheville : 77 mm
- diamètre vis : 12 mm
- épaisseur maximale de fixation recommandée : 30 mm
- matériaux : douille en acier Q195, zingage blanc ≥ 3 μm ; cône en acier Q195, zingage noir ≥ 3 μm ; collerette en polyéthylène bleu ; vis en acier classe 8.8 DIN933, zingage blanc ≥ 3 μm ; rondelle en acier Q195 DIN125, zingage blanc ≥ 3 μm
- système d’expansion en deux parties avec 4 jambes pour ancrage dans matériaux pleins et creux
- profondeur de perçage recommandée : 87 mm
- couple de serrage recommandé : 80 Nm
- charges admissibles en traction : jusqu’à 675 daN en béton C20/25, 300 daN en brique pleine
- charges admissibles en cisaillement : jusqu’à 900 daN en béton C20/25, 440 daN en brique pleine
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales de ces chevilles multi-matériaux charges lourdes ?
Ces chevilles métalliques M12x77mm sont composées d’une douille en acier Q195 avec zingage blanc ≥ 3 µm, d’un cône en acier Q195 avec zingage noir ≥ 3 µm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 µm, et d’une rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 µm. Leur système d’expansion en deux parties assure une excellente tenue dans les matériaux pleins et creux.
Comment se réalise la mise en œuvre de ces chevilles pour garantir une fixation optimale ?
Il faut percer un trou à la profondeur recommandée (87 mm pour M12), puis le nettoyer soigneusement. La cheville (sans vis) s’insère dans le trou à l’aide d’un marteau, la collerette devant être affleurante au support. Ensuite, la pièce à fixer est positionnée et la vis est serrée au couple recommandé de 23 Nm pour M12.
Dans quels matériaux ces chevilles assurent-elles une tenue fiable et quelles sont leurs capacités de charge ?
Ces chevilles conviennent aux matériaux pleins (béton, brique pleine, parpaing plein) et creux (brique creuse, parpaing creux). Elles offrent une reprise de charges élevée, jusqu’à 900 daN en traction et cisaillement en béton C20/25 pour M12, garantissant une fixation robuste même dans les maçonneries creuses.
Quels sont les exemples d’applications typiques pour ces chevilles multi-matériaux charges lourdes ?
Elles sont adaptées pour la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, enseignes, supports d’éclairage, équipements tels que chaudières, stores, antennes paraboliques, supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, mains courantes, ainsi que sabots, sablières et chevrons.
Quelles sont les distances minimales à respecter pour l’installation de ces chevilles ?
La distance minimale aux bords (Cmin) est de 60 mm et l’entraxe minimal (Smin) est de 110 mm pour la version M12. L’épaisseur minimale du support doit être de 140 mm pour garantir la tenue mécanique conforme.
