25 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - XMAXBOLT-M12-SV
Référence : S344XMAXBOLTM12SV
Découvrez 25 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - XMAXBOLT-M12-SV disponible à l'achat
- Cheville multi-matériaux adaptée aux charges lourdes
- Taille M12x77mm pour une fixation solide
- Système d'expansion en 2 parties pour des performances optimales
- Convient aux matériaux pleins et creux
- Idéale pour toutes vos installations lourdes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

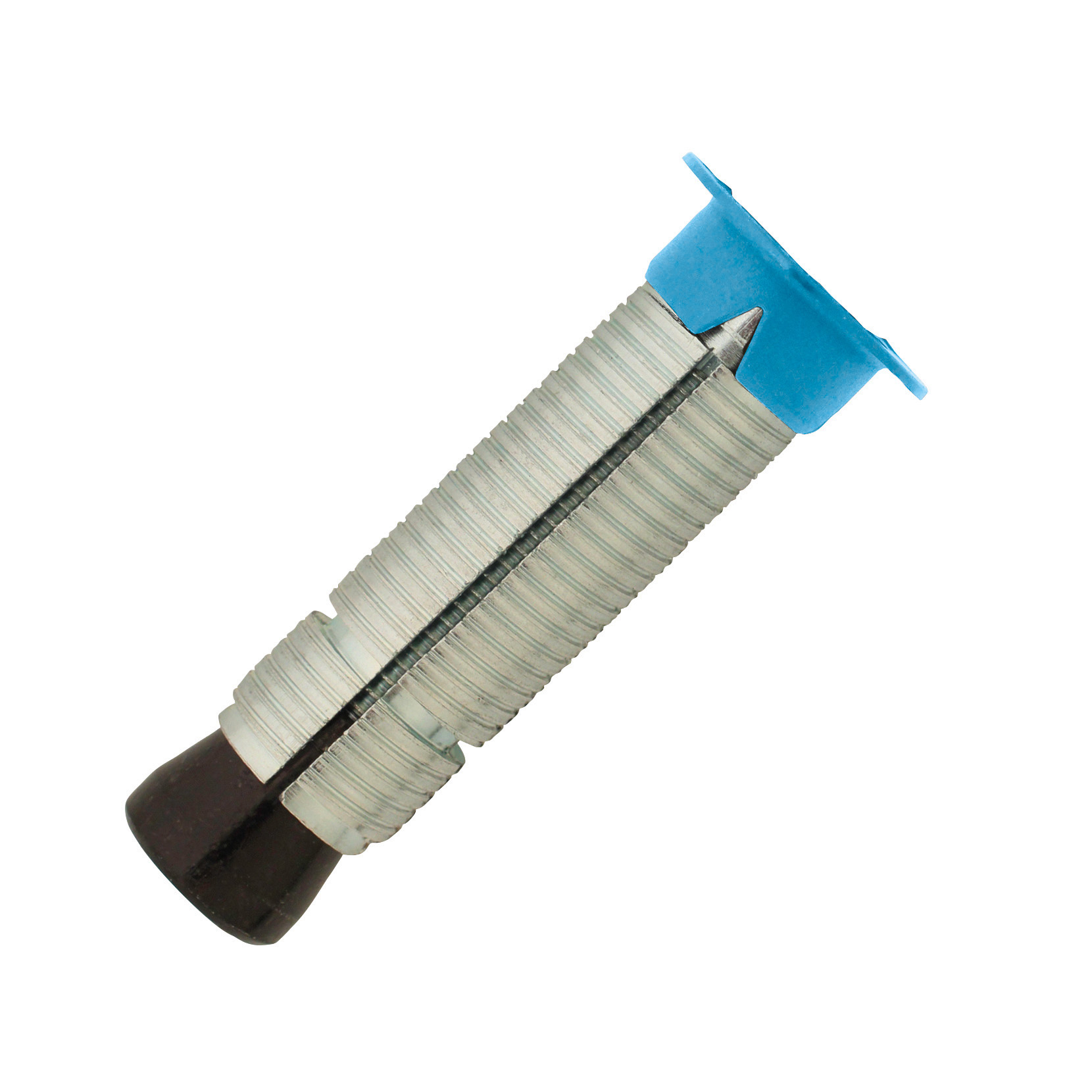

Découvrez les 25 chevilles multi-matériaux charges lourdes de taille M12x77mm, modèle SCELL-IT XMAXBOLT-M12-SV, conçues pour offrir une fixation fiable et performante dans divers types de matériaux.
Ces chevilles métalliques universelles sont adaptées à la fixation dans des supports pleins tels que le béton, la brique pleine ou le parpaing plein, ainsi que dans des matériaux creux comme la brique creuse et le parpaing creux.
Leur système d’expansion en 2 parties garantit une excellente tenue : dans les matériaux pleins, la cheville s’expanse en profondeur dès les premiers tours de vis pour une fixation solide.
Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base, assurant une reprise de charges élevée même dans ces maçonneries.
Les matériaux composants sont : la douille en acier Q195 avec zingage blanc d’au moins 3 μm, le cône en acier Q195 avec zingage noir d’au moins 3 μm, la collerette en polyéthylène bleu, la vis en acier classe 8.8 selon DIN933 avec zingage blanc d’au moins 3 μm, et la rondelle en acier Q195 selon DIN125 avec zingage blanc d’au moins 3 μm.
Les chevilles XMAXBOLT sont particulièrement recommandées pour des applications lourdes telles que la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Pour la mise en œuvre, il convient de percer un trou à la profondeur recommandée de 87 mm pour la taille M12, de le nettoyer soigneusement, puis d’insérer la cheville sans vis à l’aide d’un marteau, en veillant à ce que la collerette soit affleurante au support.
Ensuite, positionnez la pièce à fixer, introduisez la vis à travers celle-ci dans la cheville et serrez au couple indiqué, soit 80 Nm pour M12 dans le béton.
Les dimensions spécifiques sont : longueur de la cheville 77 mm, diamètre de perçage 20 mm, épaisseur maximale du support à fixer 10 mm, diamètre de la collerette 30 mm.
Les charges admissibles, issues d’essais réalisés par Scell-it, indiquent une capacité en traction jusqu’à 900 daN et en cisaillement jusqu’à 440 daN dans le béton C20/25 pour la taille M12.
Ces valeurs garantissent une performance élevée pour les fixations lourdes dans différents types de maçonneries pleines ou creuses.
Les chevilles XMAXBOLT bénéficient d’une polyvalence exceptionnelle grâce à leur système d’expansion en 4 segments, assurant un ancrage parfait dans tous les substrats.
Elles constituent une alternative fiable aux chevilles chimiques pour les matériaux creux, avec une large collerette plastique qui aide à répartir la charge.
Le conditionnement comprend 25 chevilles par paquet, facilitant la gestion et le stockage pour les professionnels.
En résumé, la cheville multi-matériaux SCELL-IT XMAXBOLT-M12-SV est une solution robuste, polyvalente et performante, adaptée aux fixations lourdes dans une large gamme de matériaux pleins ou creux, avec des caractéristiques techniques précises et une mise en œuvre simple et sécurisée.
Caractéristiques techniques :
- Douille en acier Q195, zingage blanc ≥ 3 μm
- Cône en acier Q195, zingage noir ≥ 3 μm
- Collerette en polyéthylène de couleur bleue
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
- Dimensions : longueur cheville 77 mm, diamètre vis M12, collerette 30 mm, épaisseur à fixer jusqu’à 20 mm
- Couple de serrage recommandé : 23 Nm
- Profondeur de perçage : 87 mm
Usages et applications :
- Fixation de portes de garage, huisseries métalliques
- Installation de rayonnages et étagères pour stockage
- Montage de panneaux indicateurs, enseignes, supports d’éclairage
- Fixation d’équipements tels que chaudières, stores, antennes paraboliques, sièges
- Supports de chemins de câbles, tuyauteries, canalisations
- Montage de poteaux de clôtures, portails, mains courantes
- Fixation de sabots, sablières, chevrons
Fonctionnement et mise en œuvre :
- Percer un trou de diamètre 20 mm et profondeur 87 mm
- Nettoyer soigneusement le trou
- Insérer la cheville sans vis à l’aide d’un marteau, la collerette devant être affleurante au support
- Positionner la pièce à fixer, introduire la vis M12x77 mm, puis serrer au couple recommandé (23 Nm)
- Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis
- Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville
Performances :
- Charges admissibles en traction et cisaillement élevées, adaptées aux matériaux béton, brique pleine, parpaing plein, brique creuse et parpaing creux
- Traction admissible jusqu’à 900 daN en béton pour M12
- Cisaillement admissible jusqu’à 440 daN en béton pour M12
Avantages :
- Polyvalence d’usage dans tous types de matériaux pleins ou creux
- Excellente reprise de charges lourdes, même en maçonnerie creuse
- Alternative fiable à l’ancrage chimique pour charges lourdes
- Collerette large en polyéthylène pour une meilleure répartition des charges
Conditions d’utilisation et recommandations :
- Respecter les distances minimales d’entraxe et aux bords (ex. 65 mm entre chevilles, 110 mm aux bords pour M12)
- Respecter l’épaisseur minimale du support (110 mm pour M12)
- Réaliser un perçage et un nettoyage rigoureux pour garantir la performance de la fixation
- Serrer au couple indiqué pour assurer la tenue optimale
Cette cheville est une solution robuste et polyvalente pour toutes vos installations nécessitant une fixation sécurisée et durable dans des matériaux variés, particulièrement adaptée aux charges lourdes.
- marque : SCELL-IT
- référence fournisseur : XMAXBOLT-M12-SV
- taille : M12x77 mm
- longueur de perçage recommandée : 87 mm
- diamètre de perçage : 20 mm
- épaisseur maximale du support à fixer : 10 mm
- diamètre de la collerette : 30 mm
- matériaux composants : douille en acier Q195 avec zingage blanc ≥ 3 μm, cône en acier Q195 avec zingage noir ≥ 3 μm, collerette en polyéthylène bleu, vis en acier classe 8.8 DIN933 avec zingage blanc ≥ 3 μm, rondelle en acier Q195 DIN125 avec zingage blanc ≥ 3 μm
- système d’expansion en 2 parties assurant une excellente tenue dans matériaux pleins et creux
- charge admissible en traction dans béton C20/25 : 900 daN
- charge admissible en cisaillement dans béton C20/25 : 440 daN
- couple de serrage recommandé : 80 Nm dans béton
- convient pour fixation dans béton, brique pleine, parpaing plein, brique creuse, parpaing creux
