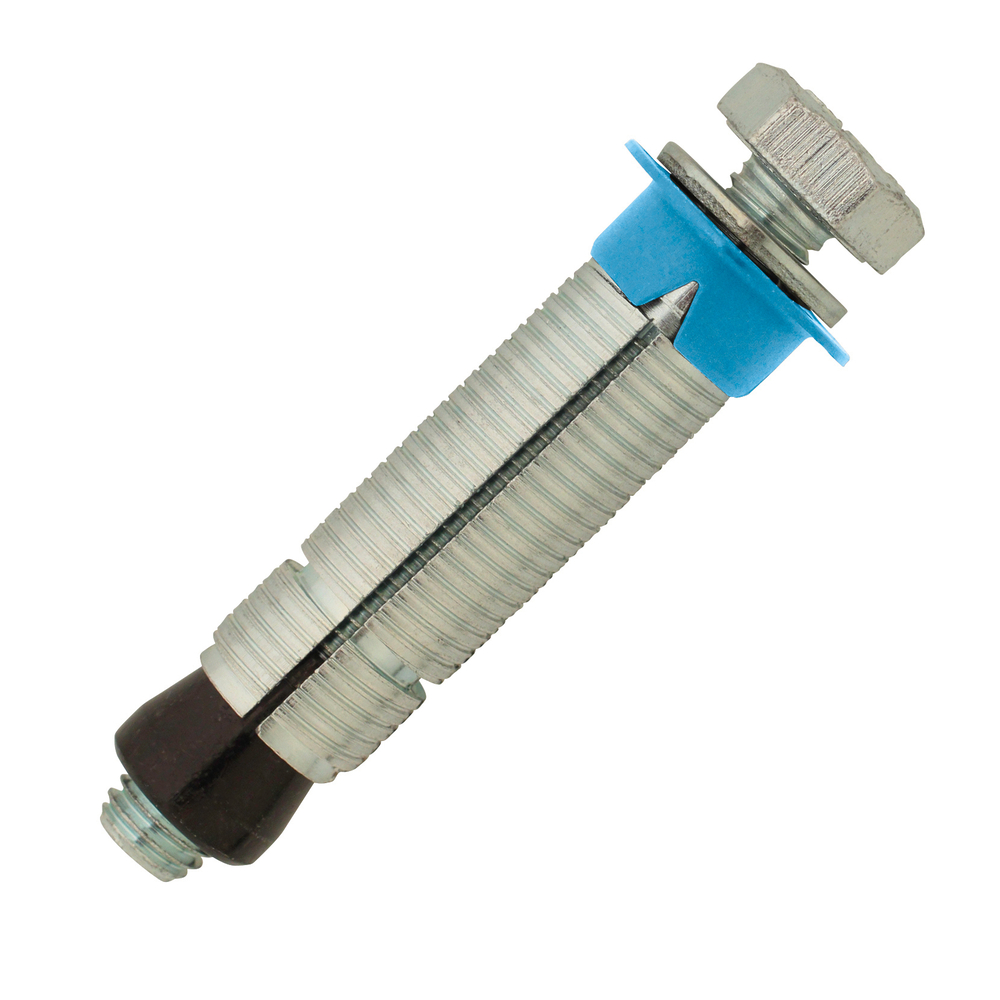

25 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - XMAXBOLT-M12X90
Référence : S344XMAXBOLTM12X90
Découvrez 25 chevilles multi-matériaux charges lourdes - M12x77mm - SCELL-IT - XMAXBOLT-M12X90 disponible à l'achat
- Cheville multi-matériaux pour tous vos besoins de fixation
- Système d'expansion en deux parties pour une excellente tenue
- Capacité à reprendre des charges élevées, même en maçonnerie creuse
- Solution polyvalente pour construction et rénovation
- Performance remarquable pour des fixations durables et fiables
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez la cheville multi-matériaux charges lourdes XMAXBOLT M12x77mm, spécialement conçue pour offrir une fixation performante et sécurisée dans une large gamme de matériaux pleins ou creux.
Cette cheville métallique universelle se distingue par son système d’expansion en deux parties garantissant une excellente tenue.
Dans les matériaux pleins, la fixation est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
La cheville est composée d’une douille en acier Q195 avec zingage blanc d’au moins 3 μm, d’un cône en acier Q195 avec zingage noir d’au moins 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 conforme à la norme DIN933 avec zingage blanc d’au moins 3 μm, ainsi que d’une rondelle en acier Q195 (DIN125) avec zingage blanc d’au moins 3 μm.
Elle offre une capacité à reprendre des charges élevées, même dans les maçonneries creuses, ce qui en fait une solution polyvalente adaptée aux projets de construction et de rénovation.
Elle est idéale pour la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements tels que chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Pour la mise en œuvre, il est nécessaire de percer un trou à la profondeur recommandée de 87 mm pour la version M12, puis de le nettoyer soigneusement.
La cheville doit être insérée sans vis à l’aide d’un marteau, la collerette devant être affleurante au support.
Ensuite, la pièce à fixer est positionnée, puis la vis est introduite à travers celle-ci dans la cheville.
Le serrage doit être réalisé au couple indiqué, soit 23 Nm pour la version M12x90.
Les dimensions principales de la cheville sont une longueur totale de 77 mm, un diamètre de la cheville de 12,5 mm, un diamètre de la collerette de 30 mm, une épaisseur minimale du support de 110 mm et une épaisseur maximale de la pièce à fixer de 10 mm.
Les charges admissibles varient selon le matériau : en traction, la cheville M12 supporte jusqu’à 675 daN en béton C20/25, 300 daN en brique pleine, 190 daN en parpaing plein, 120 daN en brique creuse et 220 daN en parpaing creux.
En cisaillement, les valeurs atteignent jusqu’à 900 daN en béton C20/25, 440 daN en brique pleine, 315 daN en parpaing plein, 300 daN en brique creuse et parpaing creux.
Cette cheville constitue une alternative fiable aux scellements chimiques dans les matériaux creux grâce à sa large collerette plastique qui aide à répartir la charge.
Elle est disponible en plusieurs versions, avec ou sans vis préassemblée, ainsi qu’avec différents accessoires tels que crochet ou œillet.
En résumé, la cheville XMAXBOLT M12x77mm allie polyvalence, robustesse et facilité de pose pour des fixations durables et sécurisées dans tous types de matériaux pleins ou creux.
Caractéristiques techniques :
- Douille en acier Q195 avec zingage blanc ≥ 3 μm
- Cône en acier Q195 avec zingage noir ≥ 3 μm
- Collerette en polyéthylène de couleur bleue
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
Dimensions principales du modèle M12x77mm :
- Longueur de la cheville : 77 mm
- Diamètre de perçage : 20 mm
- Profondeur de perçage recommandée : 87 mm
- Couple de serrage conseillé : 23 Nm
- Épaisseur minimale du support : 110 mm
- Distance minimale aux bords : 110 mm
- Entraxe minimum : 65 mm
Performances et charges admissibles (en daN) dans différents matériaux :
- Traction : jusqu’à 900 daN en béton C20/25, 300 daN en brique pleine, 190 daN en parpaing plein, 120 daN en brique creuse enduite, 220 daN en parpaing creux enduit
- Cisaillement : jusqu’à 315 daN en béton C20/25, 300 daN en brique pleine, 300 daN en parpaing plein, 300 daN en brique creuse enduite, 300 daN en parpaing creux enduit
Applications recommandées :
- Fixation de portes de garage, huisseries métalliques
- Installation de rayonnages et étagères de stockage
- Fixation de panneaux indicateurs, enseignes, supports d’éclairage
- Montage d’équipements tels que chaudières, stores, antennes paraboliques, sièges
- Soutien de chemins de câbles, tuyauteries, canalisations
- Fixation de poteaux de clôtures, portails, mains courantes
- Assemblage de sabots, sablières, chevrons
Mode de pose :
- Percer un trou à la profondeur recommandée et nettoyer soigneusement
- Insérer la cheville (sans vis) dans le trou à l’aide d’un marteau, la collerette devant affleurer le support
- Positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville
- Serrer la vis au couple indiqué pour garantir une fixation optimale
Avantages :
- Polyvalence assurée par une excellente tenue dans tous types de matériaux, pleins ou creux
- Grande performance avec reprise de charges élevées même dans les maçonneries creuses
- Alternative fiable à l’ancrage chimique pour les charges lourdes
- Collerette large en polyéthylène pour une meilleure répartition de la charge
- Disponibilité en différentes versions avec ou sans vis préassemblée, crochet ou œillet
Cette cheville garantit une fixation durable et sécurisée pour des usages domestiques et professionnels, répondant aux exigences techniques et normatives pour les charges lourdes dans divers matériaux de construction.
- douille : acier Q195, zingage blanc ≥ 3 μm
- cône : acier Q195, zingage noir ≥ 3 μm
- collerette : polyéthylène coloris bleu
- vis : acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- rondelle : acier Q195 – DIN125, zingage blanc ≥ 3 μm
- longueur totale de la cheville : 77 mm
- diamètre de la cheville : 12,5 mm
- diamètre de la collerette : 30 mm
- épaisseur minimale du support : 110 mm
- épaisseur maximale de la pièce à fixer : 10 mm
- profondeur de perçage recommandée : 87 mm
- couple de serrage recommandé : 23 Nm
- charges admissibles en traction : jusqu’à 675 daN en béton C20/25, 300 daN en brique pleine, 190 daN en parpaing plein, 120 daN en brique creuse, 220 daN en parpaing creux
- charges admissibles en cisaillement : jusqu’à 900 daN en béton C20/25, 440 daN en brique pleine, 315 daN en parpaing plein, 300 daN en brique creuse et parpaing creux
- système d’expansion en deux parties assurant une excellente tenue dans matériaux pleins et creux
- solution polyvalente adaptée à la fixation dans une large gamme de matériaux pleins ou creux
- marque : Scell-it
- référence fournisseur : XMAXBOLT-M12X90
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec la cheville XMAXBOLT-M12X90 ?
Cette cheville multi-matériaux est compatible avec le béton C20/25, la brique pleine (type BP300), le parpaing plein (type B120), la brique creuse enduite (type C40) et le parpaing creux enduit (type B40). Elle assure une excellente tenue dans ces matériaux pleins ou creux grâce à son système d’expansion en deux parties.
Comment fonctionne le système d’expansion de cette cheville dans les matériaux pleins et creux ?
Dans les matériaux pleins, la tenue est assurée par l’expansion en profondeur du premier segment dès les premiers tours de vis. Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville, garantissant ainsi une fixation solide.
Quelles sont les charges admissibles de la cheville XMAXBOLT-M12X90 selon le matériau support ?
En traction, la cheville supporte jusqu’à 675 daN en béton, 300 daN en brique pleine et 120 daN en brique creuse. En cisaillement, les charges admissibles sont de 900 daN en béton, 440 daN en brique pleine et 300 daN en brique creuse. Ces valeurs sont indicatives et issues d’essais réalisés par le fabricant.
Quelles sont les recommandations pour la mise en œuvre de cette cheville ?
Il faut percer un trou à la profondeur recommandée (87 mm pour M12), nettoyer soigneusement le trou, insérer la cheville sans vis à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support, puis positionner la pièce à fixer et serrer la vis au couple recommandé de 23 Nm. Il est important de respecter les distances minimales aux bords (110 mm) et entraxes (65 mm).
Quels sont les avantages techniques de la cheville XMAXBOLT-M12X90 ?
Cette cheville est polyvalente avec une excellente tenue dans tous types de matériaux pleins ou creux grâce à son système d’expansion en deux parties. Elle est performante, capable de reprendre des charges élevées même dans les maçonneries creuses, et constitue une alternative fiable à l’ancrage chimique dans ces matériaux. Sa large collerette en polyéthylène bleu permet une meilleure répartition de la charge.
