25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-92011106
Référence : S344EX92011106
Découvrez 25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-92011106 disponible à l'achat
- Chevilles multi-matériaux pour charges lourdes.
- Système d'expansion pour une tenue optimale.
- Adaptées à tous types de matériaux, pleins ou creux.
- Supportent des charges élevées, y compris en maçonnerie.
- Idéales pour professionnels et bricoleurs exigeants.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

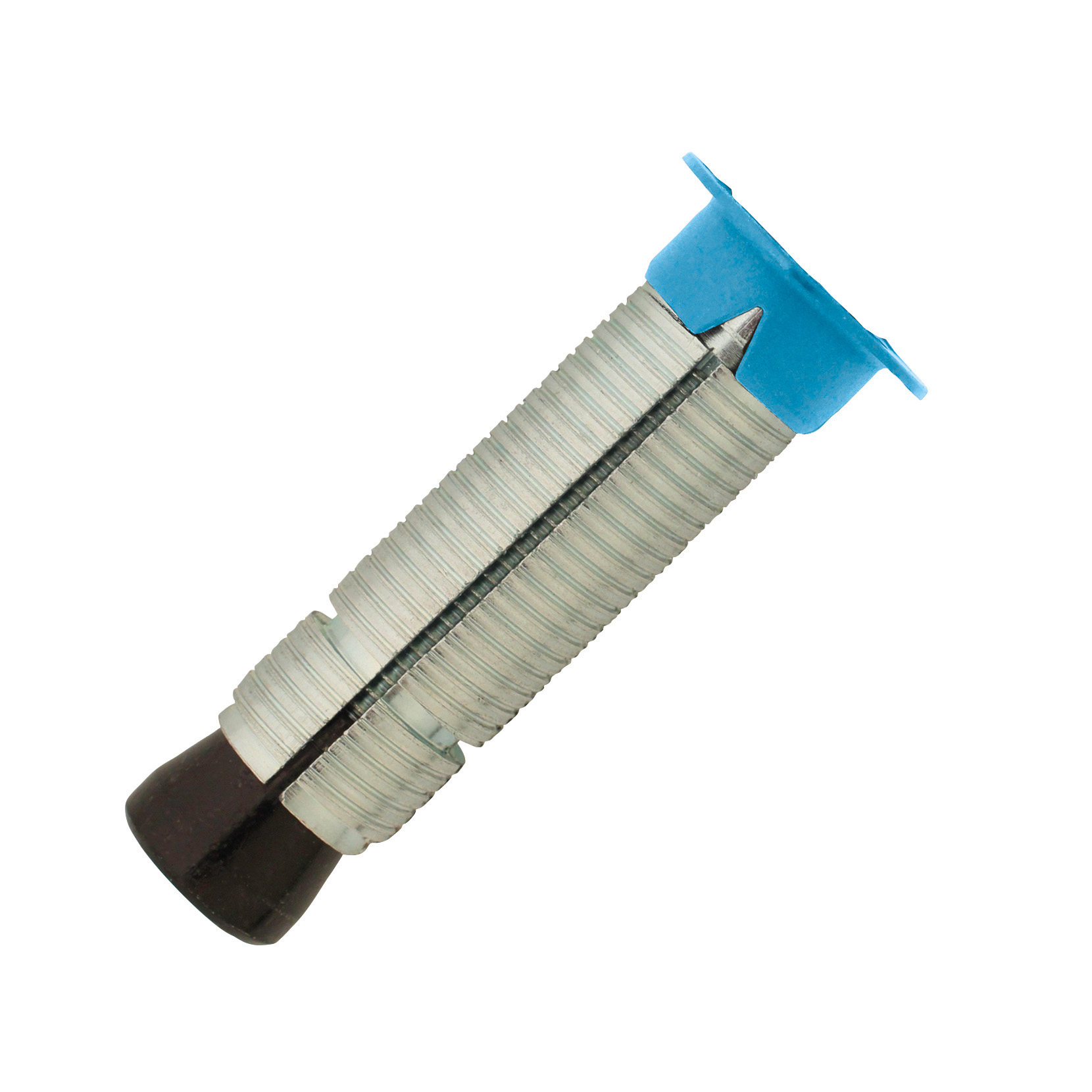

Découvrez les chevilles multi-matériaux SCELL-IT XMAX-BOLT, spécialement conçues pour les charges lourdes.
Ces chevilles métalliques universelles assurent une fixation optimale grâce à un système d’expansion en deux parties, garantissant une excellente tenue dans tous types de matériaux, qu’ils soient pleins ou creux.
Elles sont adaptées à une large gamme d’applications, notamment la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements variés comme chaudières, stores, antennes paraboliques, ainsi que supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Le fonctionnement repose sur une expansion du premier segment en profondeur dans les matériaux pleins dès les premiers tours de vis.
Dans les matériaux creux, la tenue est assurée par une expansion complète de la cheville, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
La mise en œuvre nécessite un perçage soigné, un nettoyage du trou, puis l’insertion de la cheville à l’aide d’un marteau, la collerette devant affleurer la surface du support.
La pièce à fixer est ensuite positionnée, et la vis est introduite et serrée au couple recommandé, garantissant ainsi une fixation solide et durable.
Les chevilles sont composées de matériaux robustes : la douille et le cône en acier Q195 avec zingage (blanc ≥ 3 μm pour la douille, noir ≥ 3 μm pour le cône), la collerette en polyéthylène bleu, la vis en acier classe 8.8 avec zingage blanc ≥ 3 μm, et la rondelle en acier Q195 DIN125 avec zingage blanc ≥ 3 μm.
Les dimensions standard pour la référence M6x48mm comprennent une longueur de cheville de 48 mm, un diamètre de perçage de 12 mm, et un couple de serrage recommandé de 5 Nm en maçonnerie.
Les charges admissibles varient selon le matériau et le diamètre, avec une résistance en traction pouvant atteindre 270 daN en béton C20/25 pour M6, et des valeurs de cisaillement jusqu’à 215 daN.
Ces chevilles polyvalentes offrent une reprise de charges élevée même dans les maçonneries creuses, constituant une alternative fiable aux chevilles chimiques pour ces matériaux.
Elles disposent d’une large collerette plastique qui permet une bonne répartition de la charge.
Deux versions sont disponibles : avec vis et rondelle préassemblées ou sans vis, permettant l’utilisation de tiges filetées ou vis spécifiques selon les besoins.
Les conditions d’utilisation recommandent un espacement minimal entre chevilles de 50 à 65 mm selon le diamètre, une distance minimale aux bords de 60 à 110 mm, ainsi qu’une épaisseur minimale du support de 100 à 140 mm.
En résumé, les chevilles SCELL-IT XMAX-BOLT M6x48mm sont des solutions de fixation robustes et performantes, adaptées aux professionnels du bâtiment et aux bricoleurs exigeants, garantissant une fixation durable et sécurisée dans une grande variété de matériaux pleins ou creux.
Ces chevilles métalliques universelles sont composées d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm.
Elles conviennent à de nombreuses applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements comme chaudières ou stores, supports de chemins de câbles, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Le montage s’effectue en perçant un trou, en le nettoyant soigneusement, puis en insérant la cheville à l’aide d’un marteau jusqu’à ce que la collerette soit affleurante au support. La pièce à fixer est ensuite positionnée, la vis introduite et serrée au couple recommandé (5 Nm pour M6).
Les caractéristiques techniques précisent un diamètre de perçage de 12 mm, une profondeur de perçage de 58 mm, et un couple de serrage de 5 Nm pour la version M6. La cheville supporte des charges élevées en traction et cisaillement, avec des valeurs allant jusqu’à 270 daN en traction sur béton C20/25 et 215 daN en cisaillement.
Les distances minimales entre chevilles (entraxe) et aux bords sont respectivement de 50 à 65 mm et 60 mm selon les diamètres M6 à M12. L’épaisseur minimale du support est de 100 mm pour M6 et M8, 110 mm pour M10, et 140 mm pour M12.
Ces chevilles offrent une alternative performante aux chevilles chimiques dans les matériaux creux, avec une fixation fiable grâce à leurs 4 branches d’expansion, assurant une excellente répartition des charges.
En résumé, les chevilles SCELL-IT XMAX-BOLT M6x48mm sont une solution polyvalente, robuste et facile à mettre en œuvre pour des fixations sécurisées dans tous types de matériaux, répondant aux exigences des professionnels et bricoleurs pour des charges lourdes.
- marque : SCELL-IT
- référence fournisseur : EX-92011106
- longueur de la cheville : 48 mm
- diamètre de perçage : 12 mm
- couple de serrage recommandé en maçonnerie : 5 Nm
- matière douille : acier Q195, zingage blanc ≥ 3 μm
- matière cône : acier Q195, zingage noir ≥ 3 μm
- matière collerette : polyéthylène bleu
- matière vis : acier classe 8.8, zingage blanc ≥ 3 μm
- matière rondelle : acier Q195 DIN125, zingage blanc ≥ 3 μm
- charge admissible en traction en béton C20/25 : 270 daN
- charge admissible en cisaillement en béton C20/25 : 215 daN
- adaptée à tous types de matériaux pleins ou creux
- système d’expansion en deux parties pour une tenue optimale
- espacement minimal entre chevilles : 50 à 65 mm selon diamètre
- distance minimale aux bords : 60 à 110 mm selon diamètre
- épaisseur minimale du support : 100 à 140 mm selon diamètre
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales des chevilles multi-matériaux charges lourdes SCELL-IT M6x48mm ?
Ces chevilles métalliques universelles disposent d’un système d’expansion en deux parties assurant une excellente tenue dans tous types de matériaux pleins ou creux. Elles sont composées d’une douille et d’un cône en acier Q195 avec zingage, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 et d’une rondelle en acier. Leur longueur est de 48 mm avec un perçage de 12 mm, adaptées pour des charges lourdes.
Comment s’effectue la mise en œuvre de ces chevilles pour garantir leur performance ?
Il faut percer un trou de diamètre 12 mm et profondeur 58 mm, puis le nettoyer soigneusement. La cheville, sans vis, s’insère à l’aide d’un marteau avec la collerette à fleur du support. Ensuite, la pièce à fixer est positionnée, la vis introduite et serrée au couple recommandé de 5 Nm pour M6, garantissant une fixation optimale.
Quels types de matériaux supportent ces chevilles et quelles sont leurs charges admissibles ?
Elles conviennent au béton, brique pleine, parpaing plein, brique creuse et parpaing creux. Les charges admissibles en traction varient par matériau : par exemple, 270 daN en béton C20/25, 190 daN en brique pleine et 125 daN en parpaing creux. En cisaillement, les valeurs restent élevées, assurant une fixation solide.
Quels sont les avantages techniques spécifiques de ce système d’ancrage ?
La cheville offre une polyvalence grâce à son système d’expansion en deux parties qui assure une excellente tenue dans les matériaux pleins comme creux. Elle supporte des charges élevées même dans les maçonneries creuses, constituant une alternative fiable aux chevilles chimiques. La large collerette en polyéthylène répartit efficacement les efforts.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ces chevilles sont adaptées aux fixations nécessitant une haute résistance mécanique telles que portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements divers (chaudières, stores, antennes), supports de chemins de câbles, poteaux de clôtures, sabots et chevrons. Elles répondent aux exigences des professionnels du bâtiment et des bricoleurs exigeants.
