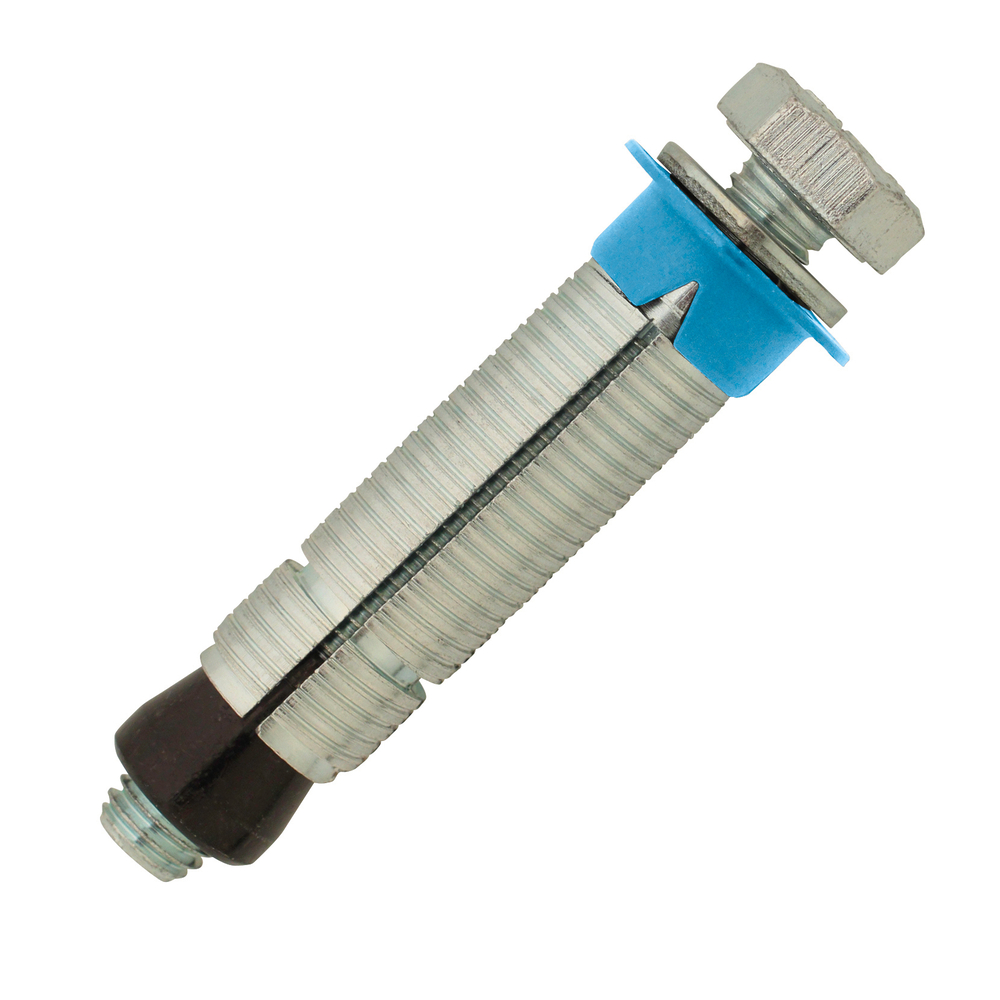

25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-9201110675
Référence : S344EX9201110675
Découvrez 25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-9201110675 disponible à l'achat
- Solution de fixation robuste et polyvalente pour charges lourdes.
- Excellent maintien dans divers matériaux, pleins ou creux.
- Système d'expansion en deux parties pour une accroche optimale.
- Parfaites pour installations nécessitant sécurité et solidité.
- Idéales pour reprises de charges élevées dans maçonneries creuses.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez la solution de fixation robuste et polyvalente avec ces chevilles multi-matériaux charges lourdes M6x48mm de la gamme SCELL-IT.
Ces chevilles assurent une excellente tenue dans une grande variété de matériaux supports, qu'ils soient pleins ou creux.
Grâce à un système d’expansion en deux parties, elles garantissent une accroche optimale, assurant une reprise de charges élevée même dans les maçonneries creuses.
Ce mécanisme d’expansion agit en profondeur dans les matériaux pleins et se déploie complètement sur la paroi en surface dans les matériaux creux, grâce à la remontée du cône jusqu’à la base de la cheville.
Elles conviennent parfaitement pour des installations nécessitant une grande sécurité et solidité, telles que la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières ou chevrons.
Le montage s’effectue en perçant un trou adapté au matériau, puis en insérant la cheville à l’aide d’un marteau, la collerette devant être affleurante au support.
La pièce à fixer est ensuite positionnée et la vis introduite à travers elle dans la cheville, à serrer au couple recommandé de 5 Nm.
Il est conseillé d’utiliser un outil de perçage adapté au matériau pour garantir les meilleures performances.
Ces chevilles sont composées d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène de couleur bleue, d’une vis en acier classe 8.8 selon DIN933 avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 conforme DIN125 avec zingage blanc ≥ 3 μm.
Les dimensions spécifiques pour le modèle M6 sont une longueur de cheville de 48 mm, un diamètre de perçage de 12 mm et une profondeur de perçage de 58 mm.
Les charges admissibles varient selon le matériau de support, avec par exemple une capacité en traction allant jusqu’à 270 daN en béton C20/25, 190 daN en brique pleine, 40 daN en parpaing plein, 120 daN en brique creuse et 125 daN en parpaing creux.
Ces valeurs sont basées sur des essais réalisés par Scell-it et garantissent une reprise de charges élevée même dans les maçonneries creuses.
Le conditionnement se fait par lot de 25 unités, offrant une solution pratique et fiable pour tous vos besoins de fixation lourde dans divers matériaux.
Cette cheville métallique universelle se distingue par sa polyvalence, sa robustesse et sa performance, répondant aux exigences des applications industrielles, résidentielles et commerciales.
Caractéristiques techniques :
- Douille en acier Q195 avec zingage blanc ≥ 3 μm.
- Cône en acier Q195 avec zingage noir ≥ 3 μm.
- Collerette en polyéthylène de couleur bleue.
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm.
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm.
Dimensions principales pour la version M6x48 mm :
- Longueur cheville : 48 mm.
- Diamètre de perçage : 12 mm.
- Profondeur de perçage recommandée : 58 mm.
- Couple de serrage recommandé : 5 Nm.
Fonctionnement :
- Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur, dès les premiers tours de vis.
- Dans les matériaux creux, la tenue est assurée par l’expansion complète de la cheville, notamment sur la paroi en surface du matériau, grâce à la remontée du cône jusqu’à la base de la cheville.
Mise en œuvre :
- Percer et nettoyer soigneusement le trou.
- Insérer la cheville (sans vis) dans le trou à l’aide d’un marteau, la collerette devant être à fleur du support.
- Positionner la pièce à fixer, puis introduire la vis à travers elle dans la cheville.
- Serrer au couple indiqué pour garantir une fixation optimale.
Applications typiques :
- Portes de garage, huisseries métalliques.
- Rayonnages pour stockage, étagères.
- Panneaux indicateurs, enseignes, supports d’éclairage.
- Équipements tels que chaudières, stores, antennes paraboliques, sièges.
- Supports de chemins de câbles, tuyauteries, canalisations.
- Poteaux de clôtures, portails, mains courantes.
- Sabots, sablières, chevrons.
Performances et charges admissibles (exemples pour M6) :
- Traction dans béton C20/25 : 270 daN.
- Cisaillement dans béton C20/25 : 215 daN.
- Traction dans brique creuse enduite : 120 daN.
- Cisaillement dans brique creuse enduite : 50 daN.
Avantages :
- Polyvalence assurée grâce à son système d’expansion en deux parties, garantissant une excellente tenue dans tous types de matériaux pleins ou creux.
- Haute performance avec une reprise de charges élevée, même dans les maçonneries creuses.
- Alternative fiable aux chevilles chimiques pour les charges lourdes.
Recommandations d’utilisation :
- Utiliser un outil de perçage adapté au matériau pour optimiser la fixation.
- Respecter les couples de serrage recommandés pour garantir la tenue et la sécurité des fixations.
Ces chevilles sont conçues pour offrir durabilité et fiabilité dans les installations nécessitant une fixation lourde et sécurisée.
- marque : scell-it
- référence fournisseur : EX-9201110675
- longueur de la cheville : 48 mm
- diamètre de perçage : 12 mm
- profondeur de perçage : 58 mm
- couple de serrage recommandé : 5 Nm
- matériaux composants : douille en acier Q195 avec zingage blanc ≥ 3 μm, cône en acier Q195 avec zingage noir ≥ 3 μm, collerette en polyéthylène bleue, vis en acier classe 8.8 selon DIN933 avec zingage blanc ≥ 3 μm, rondelle en acier Q195 conforme DIN125 avec zingage blanc ≥ 3 μm
- charges admissibles en traction : 270 daN en béton C20/25, 190 daN en brique pleine, 40 daN en parpaing plein, 120 daN en brique creuse, 125 daN en parpaing creux
- charges admissibles en cisaillement : 215 daN en béton C20/25, 100 daN en brique pleine, 50 daN en parpaing plein, 160 daN en brique creuse, 160 daN en parpaing creux
- système d’expansion en deux parties assurant une excellente tenue dans les matériaux pleins et creux
- perçage et nettoyage du trou avant pose, insertion de la cheville à l’aide d’un marteau avec collerette affleurante au support
- visser la vis à travers la pièce à fixer et serrer au couple recommandé
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux peuvent être fixés avec ces chevilles multi-matériaux charges lourdes ?
Ces chevilles assurent une excellente tenue dans les matériaux pleins comme le béton, la brique pleine et le parpaing plein, ainsi que dans les matériaux creux tels que la brique creuse et le parpaing creux. Leur système d’expansion en deux parties garantit une accroche optimale dans ces différents supports.
Comment fonctionne le système d’expansion de la cheville selon le type de matériau ?
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis. Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville, assurant ainsi une fixation solide.
Quelles sont les charges admissibles pour ces chevilles en fonction des matériaux ?
Les charges admissibles varient selon le matériau support. Par exemple, pour une cheville M6 en béton C20/25, la charge admissible en traction est de 270 daN et en cisaillement de 215 daN. Ces valeurs sont indicatives et issues d’essais réalisés par Scell-it, un contrôle in situ est recommandé pour des applications critiques.
Quelles sont les étapes clés pour une mise en œuvre correcte de ces chevilles ?
Il faut percer un trou propre avec un outil adapté au matériau, puis le nettoyer soigneusement. La cheville (sans vis) est insérée à l’aide d’un marteau, la collerette devant être à fleur du support. Ensuite, la pièce à fixer est positionnée et la vis est serrée au couple recommandé (par exemple 5 Nm pour M6 sur béton).
Quelles applications concrètes peuvent être envisagées avec ces chevilles ?
Ces chevilles sont adaptées à la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, chaudières, stores, antennes paraboliques, sièges, chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
