25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-92011106C
Référence : S344EX92011106C
Découvrez 25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-92011106C disponible à l'achat
- Chevilles multi-matériaux pour tous types de supports
- Système d'expansion en deux parties pour fixation solide
- Idéales pour maçonneries creuses et charges élevées
- Installation rapide et facile, adaptées aux pros et bricoleurs
- Résistance accrue dans divers environnements et matériaux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux charges lourdes M6x48mm SCELL-IT, conçues pour offrir une solution polyvalente et performante pour tous vos projets de fixation.
Ces chevilles assurent une excellente tenue dans tous types de matériaux, qu’ils soient pleins ou creux.
Leur système d’expansion en deux parties garantit une fixation solide grâce à une expansion en profondeur dans les matériaux pleins et une expansion complète, notamment sur la paroi en surface, dans les matériaux creux.
Cette technologie permet une reprise de charges élevée, même dans les maçonneries creuses.
Les matériaux composants comprennent une douille en acier Q195 avec zingage blanc d’au moins 3 μm, un cône en acier Q195 avec zingage noir d’au moins 3 μm, une collerette en polyéthylène bleu, une vis en acier classe 8.8 (DIN933) avec zingage blanc d’au moins 3 μm, ainsi qu’une rondelle en acier Q195 (DIN125) également avec zingage blanc d’au moins 3 μm.
Ces chevilles sont adaptées à une large gamme d’applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Pour la mise en œuvre, il convient de percer le support à la profondeur recommandée, de nettoyer soigneusement le trou, puis d’insérer la cheville sans vis à l’aide d’un marteau en veillant à ce que la collerette soit à fleur du support.
Ensuite, positionnez la pièce à fixer et introduisez la vis à travers celle-ci dans la cheville.
Le serrage doit être effectué au couple indiqué selon le tableau des données de pose, par exemple pour M6 : couple de serrage de 5 Nm avec une profondeur de perçage de 58 mm.
Ces chevilles sont compatibles avec les matériaux suivants : béton C20/25, brique pleine type BP300, parpaing plein type B120, brique creuse enduite type C40, et parpaing creux enduit type B40.
Les performances techniques démontrent des charges admissibles élevées, avec par exemple pour une cheville M6 une traction allant jusqu’à 270 daN en béton et 190 daN en brique pleine, ainsi que des valeurs de cisaillement adaptées selon le matériau.
Les dimensions précises indiquent une longueur totale de la cheville de 48 mm, avec un diamètre de perçage de 12 mm pour la version M6.

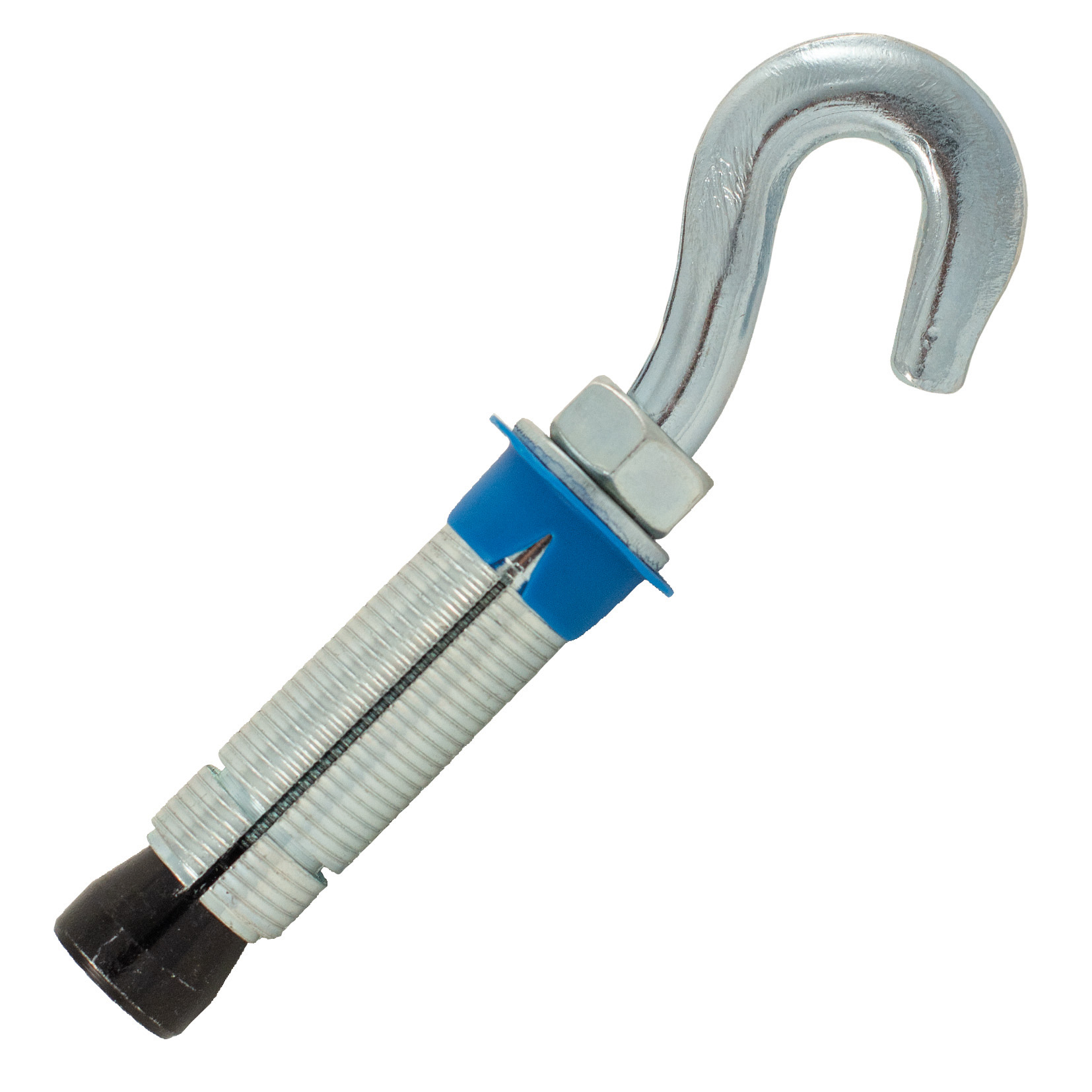

L’épaisseur maximale du support à fixer est de 25 mm pour la vis M6x75, avec différentes options de vis et accessoires disponibles tels que crochet ou œillet.
Les avantages majeurs de ces chevilles incluent une installation rapide et facile, une excellente résistance dans divers environnements et matériaux, ainsi qu’une polyvalence d’utilisation adaptée aussi bien aux professionnels qu’aux bricoleurs.
Le conditionnement comprend 25 chevilles multi-matériaux charges lourdes M6x48mm.
En résumé, les chevilles SCELL-IT XMAX-BOLT T constituent une solution fiable, robuste et polyvalente pour des fixations durables dans une grande variété de supports, garantissant sécurité et performance même sous charges lourdes.
Elles conviennent particulièrement aux applications suivantes : portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements tels que chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Le fonctionnement repose sur une expansion du premier segment en profondeur dans les matériaux pleins dès les premiers tours de vis, et une expansion complète dans les matériaux creux, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Les matériaux composants sont :
- Douille en acier Q195, zingage blanc ≥ 3 μm
- Cône en acier Q195, zingage noir ≥ 3 μm
- Collerette en polyéthylène bleu
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
Les dimensions principales pour la version M6x48mm sont : longueur cheville 48 mm, diamètre de perçage 12 mm, épaisseur mini du support 100 mm, entraxe mini 50 mm, distance aux bords 60 mm.
Les charges admissibles varient selon le matériau support :
- Traction jusqu’à 270 daN en béton C20/25, 190 daN en brique pleine, 40 daN en brique creuse, 120 daN en parpaing creux
- Cisaillement jusqu’à 215 daN en béton C20/25, 100 daN en brique pleine, 50 daN en brique creuse, 160 daN en parpaing creux
La mise en œuvre s’effectue en trois étapes : percer et nettoyer soigneusement le trou, insérer la cheville sans vis à l’aide d’un marteau en veillant à ce que la collerette soit à fleur du support, puis positionner la pièce à fixer et serrer la vis au couple recommandé (5 Nm pour M6 en maçonnerie).
Ces chevilles sont adaptées à une large gamme d’applications industrielles et domestiques, offrant une solution fiable pour des fixations lourdes dans divers matériaux.
Elles répondent aux exigences de résistance et de sécurité grâce à leur conception robuste et à leur composition en acier traité, ainsi qu’à leur facilité d’installation.
- marque : Scell-it
- matières : douille en acier Q195, zingage blanc ≥ 3 μm ; cône en acier Q195, zingage noir ≥ 3 μm ; collerette en polyéthylène bleu ; vis en acier classe 8.8 (DIN933), zingage blanc ≥ 3 μm ; rondelle en acier Q195 (DIN125), zingage blanc ≥ 3 μm
- longueur cheville : 48 mm
- diamètre perçage : 12 mm (version M6)
- couple de serrage recommandé : 5 Nm (pour M6)
- profondeur de perçage : 58 mm (pour M6)
- épaisseur maximale du support à fixer : 25 mm (pour vis M6x75)
- charges admissibles en traction (daN) : jusqu’à 270 en béton C20/25, 190 en brique pleine
- charges admissibles en cisaillement (daN) : 215 en béton C20/25, 100 en brique pleine
- compatible avec matériaux pleins et creux : béton C20/25, brique pleine type BP300, parpaing plein type B120, brique creuse enduite type C40, parpaing creux enduit type B40
- système d’expansion en deux parties pour fixation solide dans matériaux pleins et creux
- référence fournisseur : EX-92011106C
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales de ces chevilles multi-matériaux charges lourdes M6x48mm ?
Ces chevilles sont composées d'une douille en acier Q195 avec zingage blanc ≥ 3 µm, d'un cône en acier Q195 avec zingage noir ≥ 3 µm, d'une collerette en polyéthylène bleu, d'une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 µm et d'une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 µm. Leur longueur est de 48 mm avec un diamètre M6.
Comment s'effectue la mise en œuvre de ces chevilles dans différents matériaux ?
Après perçage et nettoyage du trou, la cheville est insérée sans vis à l’aide d’un marteau, la collerette devant être affleurante au support. La pièce à fixer est ensuite positionnée, puis la vis est serrée au couple recommandé (5 Nm pour M6 dans le béton). Le système d’expansion en deux parties assure une fixation solide dans les matériaux pleins et creux, avec une expansion complète notamment sur la paroi en surface dans les matériaux creux.
Quelles sont les charges admissibles indicatives pour ces chevilles dans le béton C20/25 ?
Pour la cheville M6, la charge admissible en traction est de 270 daN et en cisaillement de 215 daN dans le béton C20/25. Ces valeurs sont indicatives et issues d’essais internes, il est conseillé de réaliser des tests in situ pour des exigences strictes.
Quels types d’applications sont recommandés pour ces chevilles multi-matériaux ?
Elles conviennent pour la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières et stores, supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Quelles sont les distances minimales à respecter lors de la pose pour garantir la tenue optimale ?
Il faut respecter un entraxe minimal de 50 mm pour les chevilles M6 et une distance aux bords minimale de 60 mm. Ces précautions assurent la bonne reprise des charges et la durabilité de la fixation.
